Наша компания производит компенсаторы сильфонные CW для систем отопления и горячего водоснабжения (ГВС).
Данный тип компенсаторов применяется для компенсации осевого смещения, снятия вибрационных нагрузок на трубопроводах в системах отопления зданий, системах горячего водоснабжения в зданиях и на различных промышленных объектах.
Возможные варианты исполнения: под приварку, с многослойным сильфоном под приварку, с резьбовым соединением.
Технические характеристики компенсаторов CW для систем отопления и ГВС
| Характеристики | Стандарт | Под заказ |
|---|---|---|
| DN, мм | 15-200 | 250-300 |
| PN, кгс/см2 | 10, 16 | 25-50 |
| Осевой ход, мм | 50 | До 200 |
| Рабочая температура, °С | От – 50 до +150 | От – 250 до +950 |
| Рабочая среда | Вода, пар и другие неагрессивные среды | |
Материал исполнения деталей:
| Материал исполнения | Стандарт | Под заказ |
|---|---|---|
| Сильфон и внутренний экран | 08Х18Н10Т | 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Патрубки и фланцы | Ст.20, ст. 3сп | 09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух | Ст.20, ст. 3сп | 09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Фланцы комплектуются только по запросу. | ||
Варианты исполнения сильфонных компенсаторов для систем отопления и ГВС
 |
 |

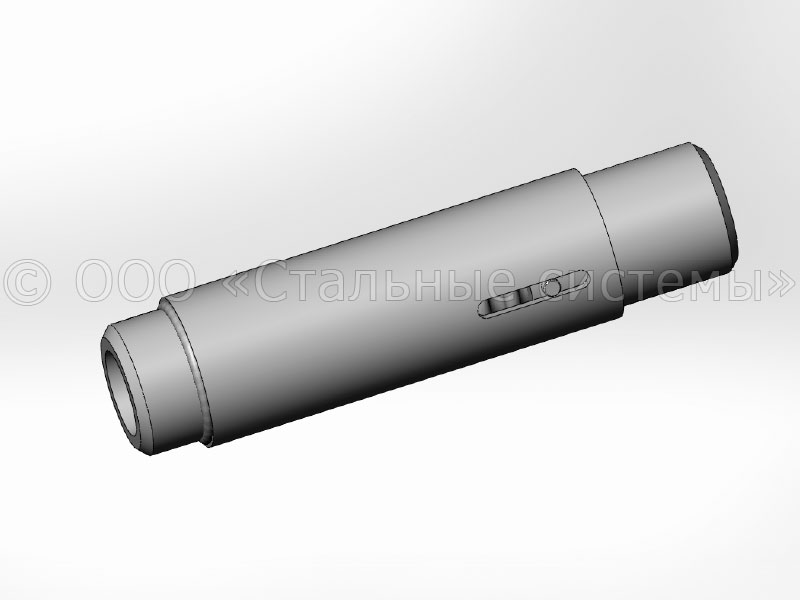

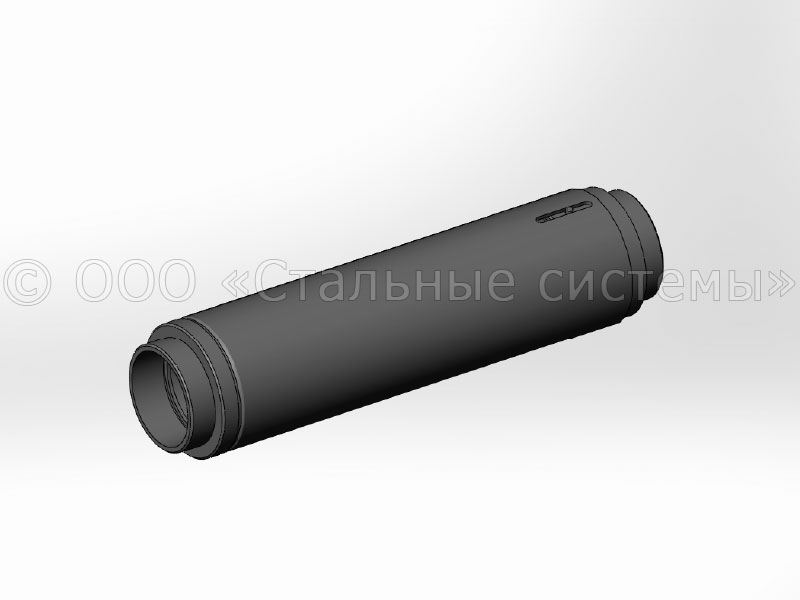

| Под приварку | С резьбой |
Стандартные типоразмеры компенсаторов CW
| Обозначение | PN, кгс/см2 | DN, мм | DxS, мм | Осевая жесткость, кгс/см | Осевой ход, мм |
|---|---|---|---|---|---|
| CW SST 15 | 16 | 15 | 22х3 | 36 | 50 |
| CW SST 20 | 16 | 20 | 27х3 | 38 | 50 |
| CW SST 25 | 16 | 25 | 34х3 | 40 | 50 |
| CW SST 32 | 16 | 32 | 43х3 | 42 | 50 |
| CW SST 40 | 16 | 40 | 48х3 | 62 | 50 |
| CW SST 50 | 16 | 50 | 60х3,5 | 85 | 50 |
| CW SST 65 | 16 | 65 | 76х3,5 | 100 | 50 |
| CW SST 80 | 16 | 80 | 89х4 | 112 | 50 |
| CW SST 100 | 16 | 100 | 114х4 | 141 | 50 |
| CW SST 125 | 16 | 125 | 133х4 | 153 | 50 |
| CW SST 150 | 16 | 150 | 159х5 | 157 | 50 |
| CW SST 200 | 16 | 200 | 219х6 | 164 | 50 |
Диаметр DN 250-300 по запросу, также как и давление PN от 25 кгс/см2.
Возможно полное изменение всех технических характеристик по требованиям в проекте “Заказчика”.
Рабочие чертежи компенсаторов CW для систем отопления и ГВС

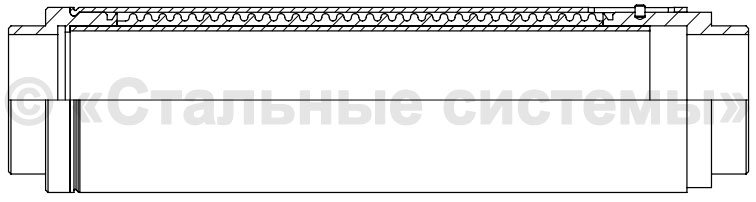

Компенсатор CW с патрубками под приварку:

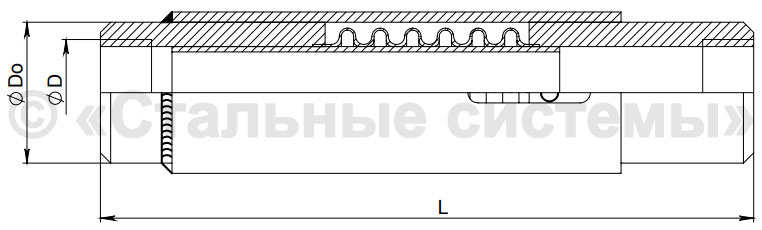

Компенсатор CW с резьбовым соединением:
Фотографии продукции, готовой к отгрузке
