Компенсаторы сильфонные сейсмические с карданным шарниром КСС.К

Наша компания производит компенсаторы сильфонные сейсмические с карданным шарниром КСС.К, применяемые для защиты систем трубопровода от разрушений и поломок, компенсируя смещения по всем направлениям (по осям X, Y, Z и круговые движения), вызванные сотрясениями, усадками и прочими видами внешнего воздействия.

Сильфонные сейсмические компенсаторы состоят из двух отделенных друг от друга сильфонных элементов, что позволяет компенсировать как осевое, так и боковое и поворотное смещение.

Производим компенсаторы для сейсмоопасных районов в трех вариантах исполнения:

Под приварку;
Фланцевые;
Муфтовые (с желобом для установки разъемной муфты).

Данные компенсаторы применяются в топливохранилищах, нефтебазах, на всех типах трубопроводов, а также для присоединения систем транспортировки жидкостей машин и механизмов.

Технические характеристики сильфонных сейсмических компенсаторов с карданным шарниром

Характеристики	Стандарт	Под заказа
DN, мм	25-300	до 1000
PN, кгс/см2	16	10, 25, 40
Компенсирующая способность	Х: 100 (-50/+50) мм, Y: 100 (-50/+50) мм, Z: 100 (-50/+50) мм
Количество секций	2
Рабочая температура, °С	От –80 до +427	От –80 до +1100
Рабочая среда	Пар, газ, вода, нефть, трансформаторное масло, криогенная среда, химическая среда

Материалы исполнения деталей:

Материал исполнения	Стандарт
Сильфон	Нержавеющая сталь AISI 304 / 321
Фланец	Углеродистая сталь St37,2
Карданный шарнир	Углеродистая сталь St37,2

Возможно изготовление сейсмоустойчивых компенсаторов из других материалов, по согласованию с Заказчиком.

Стандартные типоразмеры компенсаторов сильфонных сесмических карданного типа

Компенсатор сильфонный поворотный карданного типа c осевым ходом 50 мм

DN	Смещение			Сильфон		D1	s	L	Эффективная площадь см кв.
DN	± X	±Z	± Y	ØDi	ØD0	D1	s	L	Эффективная площадь см кв.
DN25	50	50	50	38	48,2	90	2,3	707	14,58
DN32	50	50	50	42,2	55	105	2,6	707	18,62
DN40	50	50	50	48,3	61	115	2,6	707	23,44
DN50	50	50	50	60,3	76	140	2,9	785	36,46
DN65	50	50	50	76,1	95	160	2,9	785	57,45
DN80	50	50	50	88,9	111	190	3,2	815	78,42
DN100	50	50	50	114,3	140	250	3,6	835	137,09
DN125	50	50	50	139,7	164	285	4	963	181,01
DN150	50	50	50	168,3	200	350	4,5	963	266,20
DN200	50	50	50	219,1	250	420	6,3	1120	431,86
DN250	50	50	50	273	323	480	6,3	1120	697,11
DN300	50	50	50	323,9	380	540	7,1	1177	972,37

Компенсатор сильфонный поворотный карданного типа c осевым ходом 100 мм

DN	Смещение			Сильфон		D1	s	L	Эффективная площадь см кв.
DN	± X	±Z	± Y	ØDi	ØD0	D1	s	L	Эффективная площадь см кв.
DN25	50	50	100	38	48,2	90	2,3	907	14,58
DN32	50	50	100	42,2	55	105	2,6	907	18,62
DN40	50	50	100	48,3	61	115	2,6	907	23,44
DN50	50	50	100	60,3	76	140	2,9	985	36,46
DN65	50	50	100	76,1	95	160	2,9	958	57,45
DN80	50	50	100	88,9	111	190	3,2	1015	78,42
DN100	50	50	100	114,3	140	250	3,6	1035	137,09
DN125	50	50	100	139,7	164	285	4	1163	181,01
DN150	50	50	100	168,3	200	350	4,5	1163	266,20
DN200	50	50	100	219,1	250	420	6,3	1320	431,86
DN250	50	50	100	273	323	480	6,3	1320	697,11
DN300	50	50	100	323,9	380	540	7,1	1377	972,37

Компенсатор сильфонный поворотный карданного типа c осевым ходом 150 мм

DN	Смещение			Сильфон		D1	s	L	Эффективная площадь см кв.
DN	± X	±Z	± Y	ØDi	ØD0	D1	s	L	Эффективная площадь см кв.
DN25	50	50	150	38	48,2	90	2,3	1107	14,58
DN32	50	50	150	42,2	55	105	2,6	1107	18,62
DN40	50	50	150	48,3	61	115	2,6	1107	23,44
DN50	50	50	150	60,3	76	140	2,9	1185	36,46
DN65	50	50	150	76,1	95	160	2,9	1235	57,45
DN80	50	50	150	88,9	111	190	3,2	1255	78,42
DN100	50	50	150	114,3	140	250	3,6	1285	137,09
DN125	50	50	150	139,7	164	285	4	1463	181,01
DN150	50	50	150	168,3	200	350	4,5	1463	266,20
DN200	50	50	150	219,1	250	420	6,3	1680	431,86
DN250	50	50	150	273	323	480	6,3	1680	697,11
DN300	50	50	150	323,9	380	540	6,3	1727	972,37

Компенсатор сильфонный поворотный карданного типа c осевым ходом 200 мм

DN	Смещение			Сильфон		D1	s	L	Эффективная площадь см кв.
DN	± X	±Z	± Y	ØDi	ØD0	D1	s	L	Эффективная площадь см кв.
DN25	50	50	200	38	48.2	90	2,3	1307	14,58
DN32	50	50	200	42,2	55	105	2,6	1307	18.62
DN40	50	50	200	48,3	61	115	2,6	1307	23,44
DN50	50	50	200	60,3	76	140	2,9	1405	36,46
DN65	50	50	200	76,1	95	160	2,9	1485	57,45
DN80	50	50	200	88,9	111	190	3,2	1485	78,42
DN100	50	50	200	114,3	140	250	3,6	1535	137,09
DN125	50	50	200	139,7	164	285	4	1763	181,01
DN150	50	50	200	168,3	200	350	4,5	1763	266,20
DN200	50	50	200	219,1	250	420	6,3	2030	431,86
DN250	50	50	200	273	323	480	6,3	2080	697,11
DN300	50	50	200	323,9	380	540	7,1	2127	972,37

Рабочие чертежи компенсаторов сильфонных сейсмических

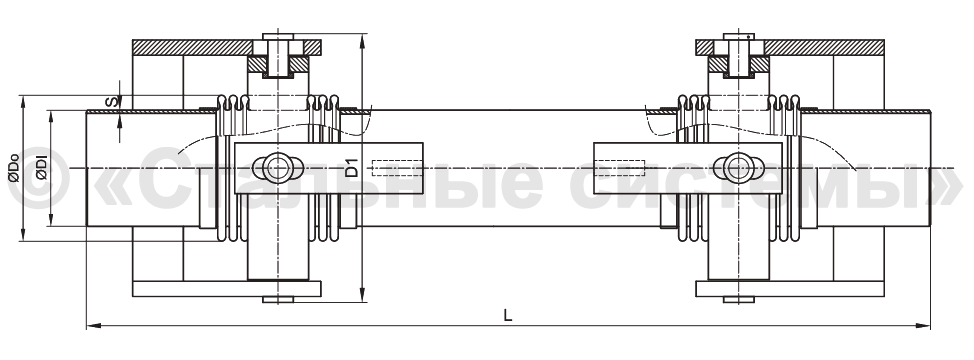

Рабочий чертеж компенсатора сильфонного сейсмического карданного типа:

Компенсатор сильфонный сейсмический карданного типа - чертеж

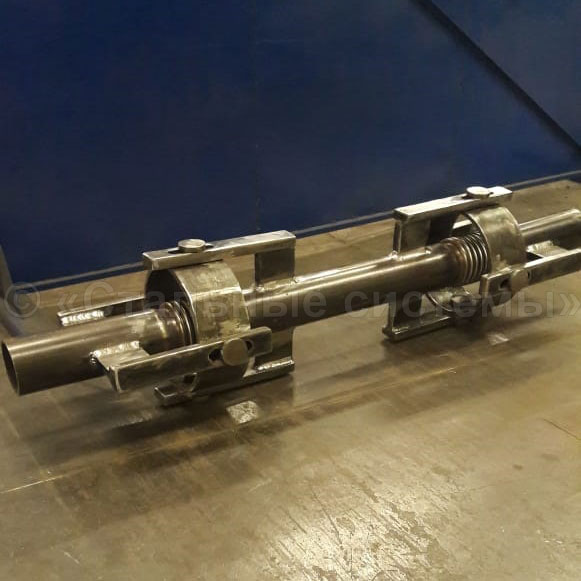

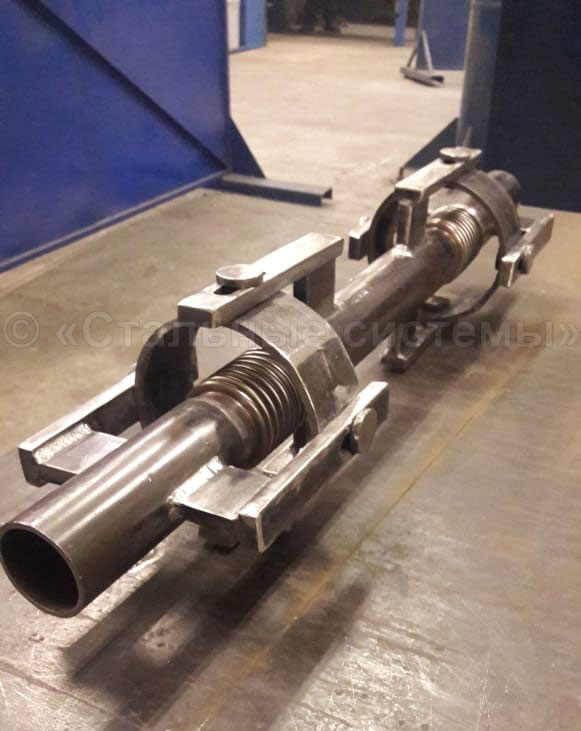

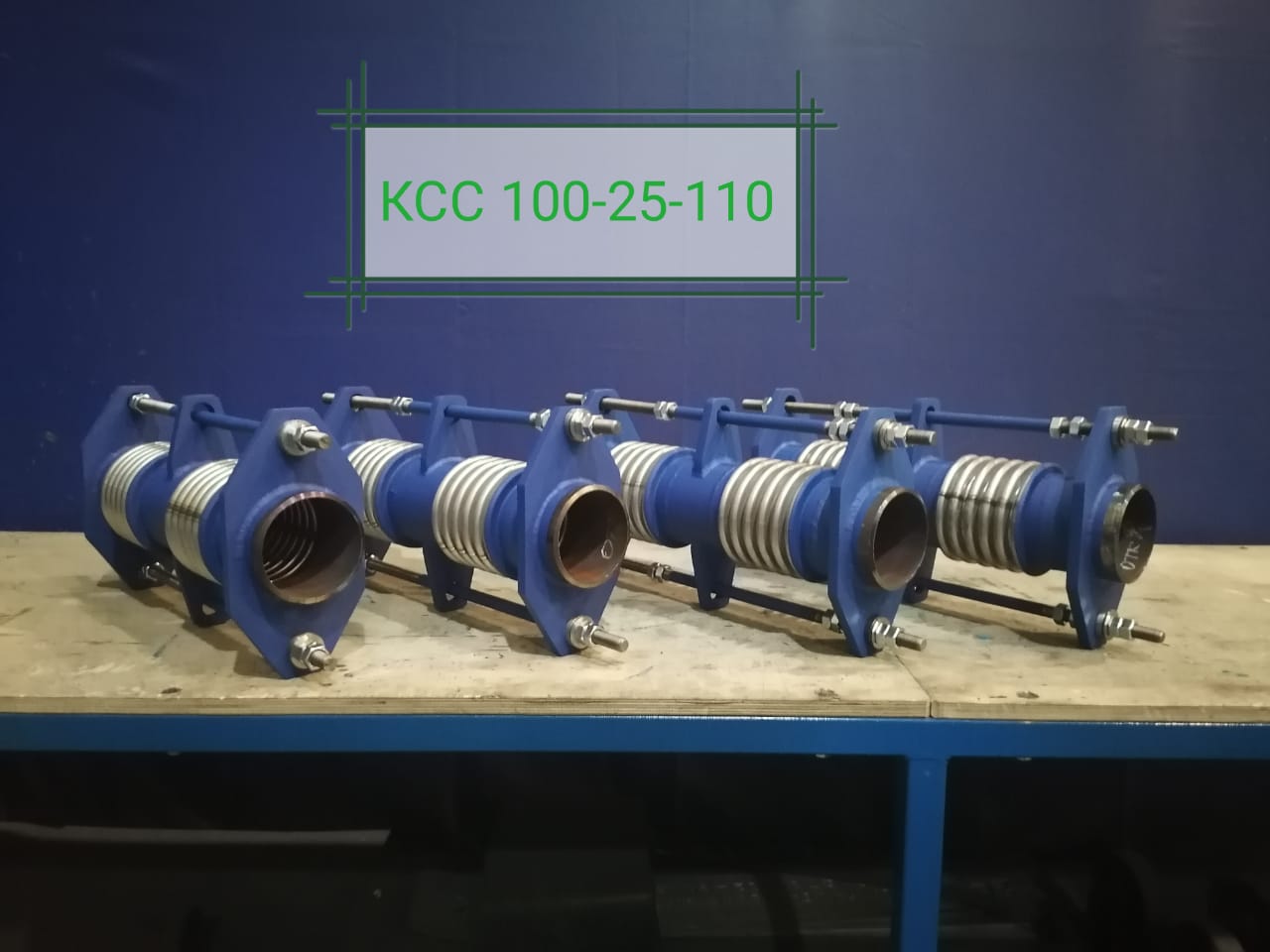

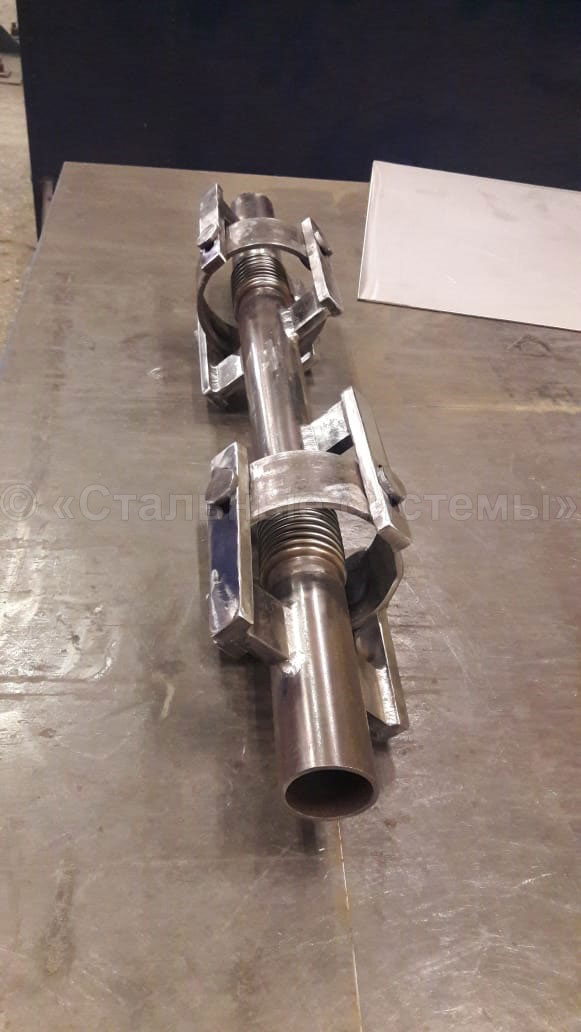

Фотографии продукции, готовой к отгрузке

‹ › ×
