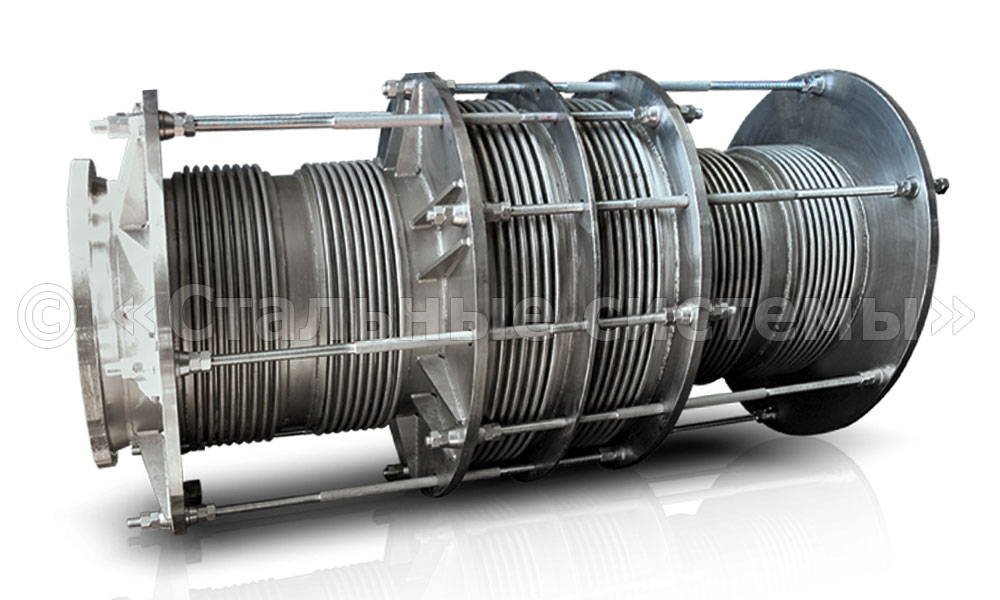

Разгруженные сильфонные компенсаторы (КСР) используются для компенсации перемещений трубопроводов в трех направлениях: по оси компенсатора, угловых и сдвиговых смещениях. Разгруженный компенсатор поглощает осевые и сдвиговые перемещения, но не передает распорное усилие на трубопровод.
Производим разгруженные компенсаторы в следующих вариантах исполнения:
- С патрубками под приварку;
- Фланцевые (и их комбинации);
- По техническому заданию заказчика.
Технические характеристики сильфонных разгруженных компенсаторов
| Характеристики | |
|---|---|
| DN, мм | 25 – 1200 мм |
| Рабочее давление | от вакуума до 100 бар (кг/см2) |
| Рабочая температура, °С | от -260 до +850 °С |
| Рабочая среда | вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и др. среды. |
| Материал исполнения | 08Х18Н10Т (AISI321), 08Х18Н10 (AISI304), 12Х18Н10Т (AISI321), 03Х17Н14М3 (AISI 316L) и аналоги |
Расчёт нагрузок на сильфонный компенсатор разгруженный СКР:
Расчёт цикличности и работоспособности сильфонного компенсатора разгруженного СКР:
Габаритные размеры:
| Обозначение | Ду | Pу, МПа | Темпер., град. C |
Размеры, мм | Масса, кг |
||
|---|---|---|---|---|---|---|---|
| D | L | d | |||||
| СКР 300-2,5-150/О±3/С±2/У±0,5/ПП | 300 | 2,5 | 150 | 872 | 952 | 325 | 530 |
| СКР 400-1,6-110/О-8/С±4/ФФ | 400 | 1,6 | 110 | 980 | 1470 | 426 | 700 |
| СКР 500-2,5-200/О±6/С+2/У±6/ПП | 500 | 2,5 | 200 | 1135 | 777 | 530 | 1577 |
| СКР 600-1,0-70/О±2/С±2/У±1/ПП | 600 | 1,0 | 70 | 1333 | 1070 | 630 | 1385 |
| СКР 700-2,5-200/О±10/С±6/У±1/ПП | 700 | 2,5 | 200 | 1506 | 1566 | 720 | 3685 |
Компенсирующая способность:
| Обозначение | Ду
|
Перемещения | Жесткость | ||||
|---|---|---|---|---|---|---|---|
| осевое, мм |
сдвиговое, мм |
угловое, град |
осевая, Н/мм |
сдвиговая, Н/мм |
угловая, Нм/град |
||
| СКР 300-2,5-150/О±3/С±2/У±0,5/ПП | 300 | ±3 | ±2 | ±0,5 | 2000 | 500 | 700 |
| СКР 400-1,6-110/О-8/С±4/ФФ | 400 | -8 | ±4 | — | 1385 | 478 | — |
| СКР 500-2,5-200/О±6/С+2/У±6/ПП | 500 | ±6 | +2 | ±6 | 3940 | 1500 | 2950 |
| СКР 600-1,0-70/О±2/С±2/У±1/ПП | 600 | ±2 | +2 | ±1 | 3500 | 350 | 3300 |
| СКР 700-2,5-200/О±10/С±6/У±1/ПП | 700 | ±10 | ±6 | ±1 | 3614 | 476 | 5865 |
Мы можем изготовить разгруженные компенсаторы и других размеров и характеристик по требованию заказчика!

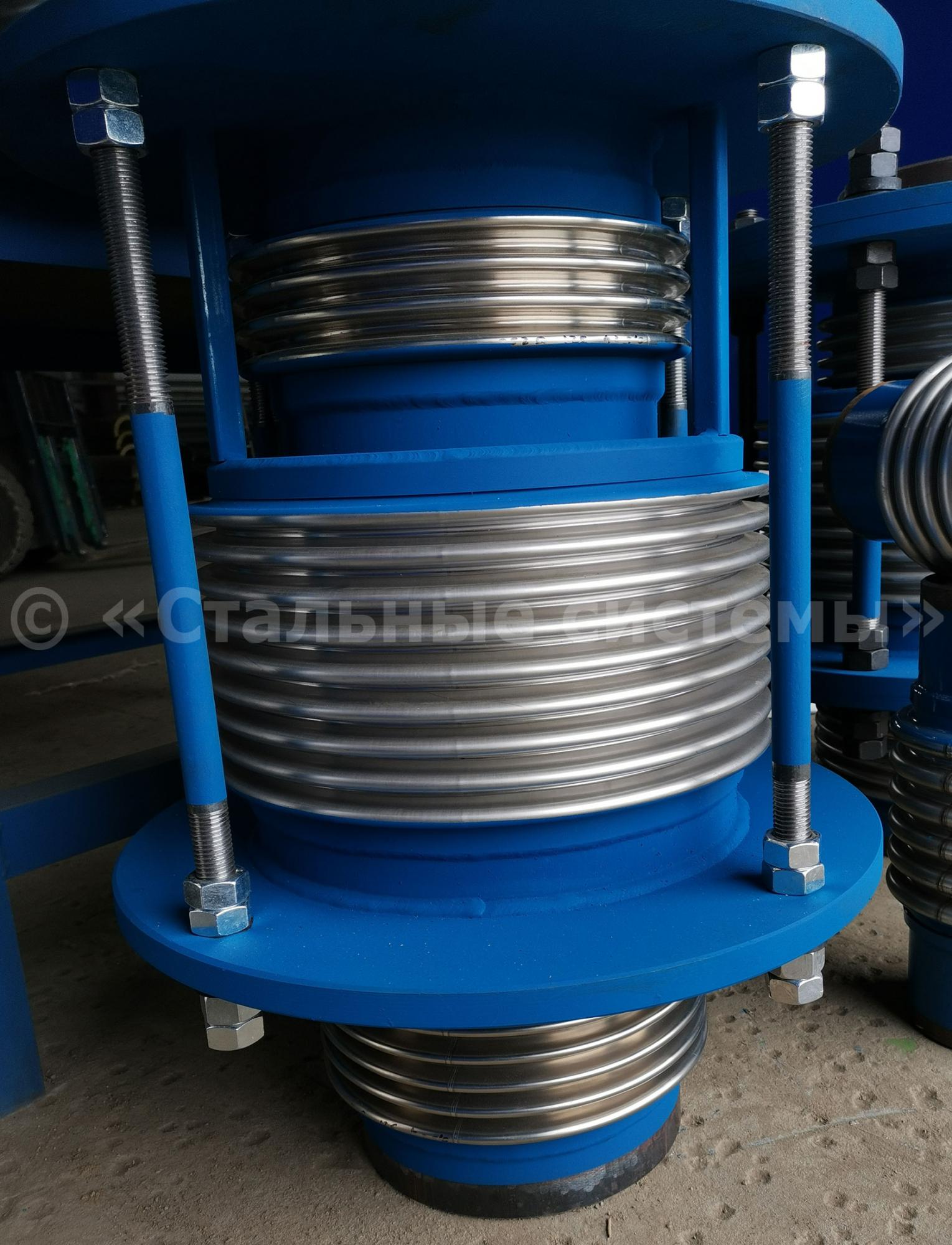

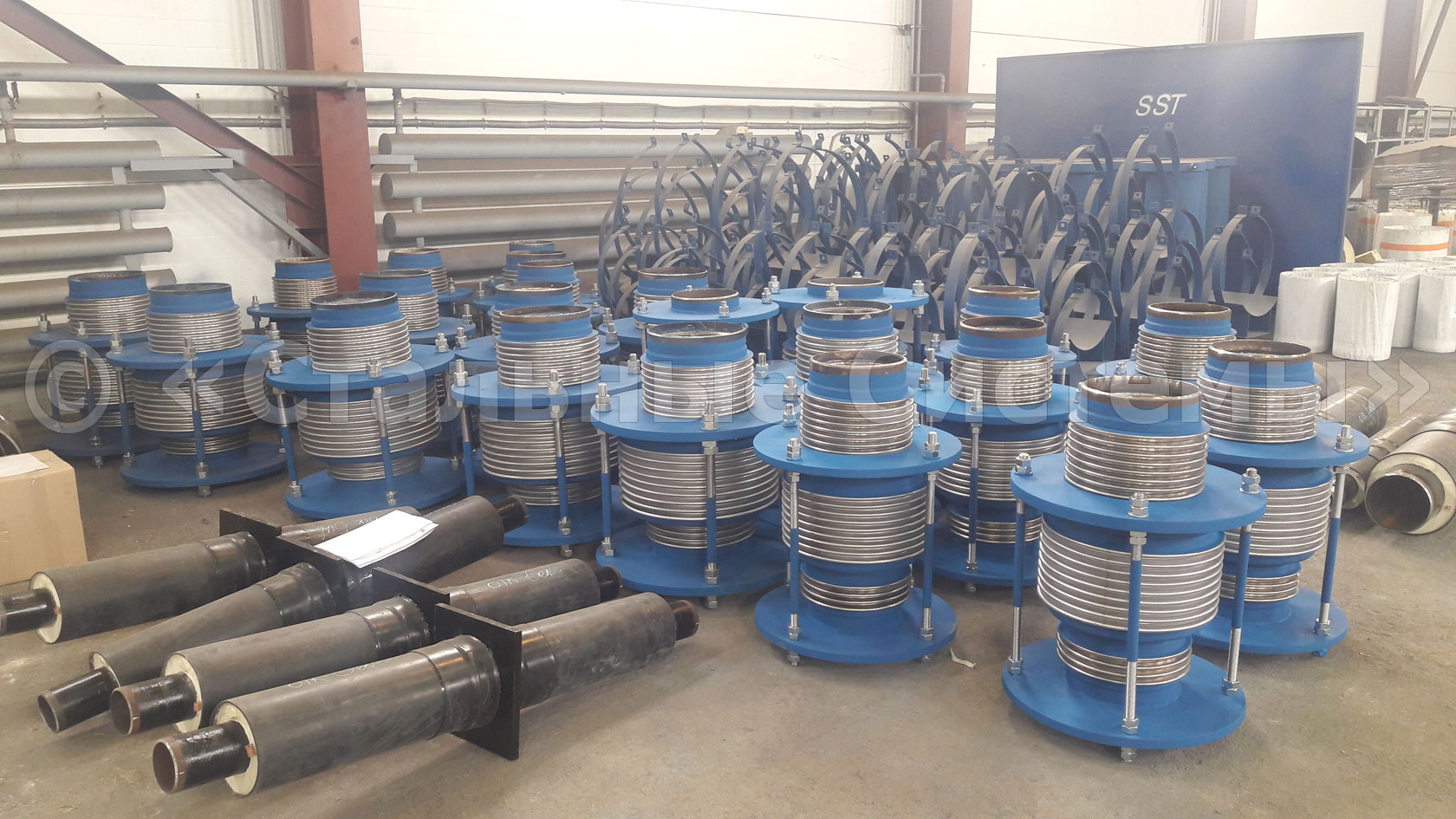

Фотографии продукции, готовой к отгрузке
