Наша компания производит компенсаторы сильфонные осевые КСО с приварными патрубками, применяемые для компенсации осевого смещения на трубопроводах и в системах отопления.
Компенсаторы КСО являются наиболее популярным видом компенсирующих устройств, используемых на текущий момент. Размещаются на прямых участках трубопроводов между двумя неподвижными опорами, промежуточными или концевыми.
Сильфонные осевые компенсаторы применяются для компенсации деформации в осевом направлении.
Данный тип компенсаторов производятся в соответствии с требованиями ГОСТ 27036 и ГОСТ 32935 и ТУ 25.11.23-001-05838251-2017 нашей разработки.
Производятся в двух вариантах исполнения:
- Компенсаторы сильфонные осевые однослойные (КСО.О);
- Компенсаторы сильфонные осевые многослойные.
Также мы производим другие типы сильфонных компенсаторов: угловые, карданные, сдвиговые, стартовые.
Технические характеристики сильфонных осевых компенсаторов КСО
| Характеристики | Стандарт | Под заказ |
|---|---|---|
| DN, мм | 32-1000 | 15-3000 |
| PN, кгс/см2 | 16-25 | Вакуум-150 |
| Осевой ход, мм | 50-100 | 25-500 |
| Рабочая температура, °С | От – 50 до +427 | От – 250 до +950 |
| Рабочая среда | Пар, газ, вода, нефть, трансформаторное масло, криогенная среда, химическая среда | |
Материалы исполнения деталей:
| Материал исполнения | Стандарт | Под заказ |
|---|---|---|
| Сильфон и внутренний экран | 08Х18Н10Т | 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Патрубки | Ст.20, ст. 3сп | 09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух | Ст.20, ст. 3сп | 09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух и внутренний экран комплектуются только по запросу. | ||
Преимущества осевых компенсаторов КСО
- Низкая цена ✔ от 1300 рублей в зависимости от модели компенсатора.
- Срок эксплуатации компенсатора, при надлежащем использовании, как правило, равен сроку эксплуатации трубопровода, где он используется. Полный назначенный срок службы - 30 лет.
- Простота обслуживания.
- Габаритные размеры позволяют монтировать сильфонные компенсаторы КСО на любых участках трубопроводов, вне зависимости от варианта прокладки трубопровода
- Обеспечивает снижение потерь тепловой энергии, а также общих затрат на обустройство трубопроводных сетей.
- В нашей компании, большинство моделей компенсаторов КСО - имеются в наличии и вы можете купить их в день обращения.
Осевые компенсаторы КСО применяются для
- Компенсации температурных расширений элементов трубопроводов;
- Предотвращения разрушения труб вследствие деформации;
- Компенсирования ошибок монтажа трубопровода, вызывающих несоосность труб;
- Нейтрализации вибрационных нагрузок, обеспечения герметичности трубопроводов;
- Соединения труб различного типа и диаметра.
Стандартные типоразмеры компенсаторов сильфонных осевых КСО
| Обозначение | PN, кгс/см2 | DN, мм | DxS, мм | L, мм | Осевая жесткость, кгс/см | Осевой ход, мм |
|---|---|---|---|---|---|---|
| КСО SST 32-16-50 | 16 | 32 | 42х3,5 | 240 | 280 | 50 |
| КСО SST 40-16-50 | 16 | 40 | 48х3 | 240 | 290 | 50 |
| КСО SST 50-16-60 | 16 | 50 | 57х4 | 250 | 300 | 60 |
| КСО SST 50-25-60 | 25 | 50 | 57х4 | 300 | 330 | 60 |
| КСО SST 65-16-70 | 16 | 65 | 76х4 | 250 | 322 | 70 |
| КСО SST 65-25-70 | 25 | 65 | 76х4 | 300 | 322 | 70 |
| КСО SST 80-16-70 | 16 | 80 | 89х4 | 280 | 296 | 70 |
| КСО SST 80-25-70 | 25 | 80 | 89х4 | 362 | 301 | 70 |
| КСО SST 100-16-100 | 16 | 100 | 108х4 | 390 | 270 | 100 |
| КСО SST 100-25-100 | 25 | 100 | 108х4 | 410 | 263 | 100 |
| КСО SST 125-16-100 | 16 | 125 | 133х4,5 | 435 | 244 | 100 |
| КСО SST 125-25-100 | 25 | 125 | 133х4,5 | 385 | 366 | 100 |
| КСО SST 150-16-100 | 16 | 150 | 159х4,5 | 410 | 326 | 100 |
| КСО SST 150-25-100 | 25 | 150 | 159х4,5 | 405 | 326 | 100 |
| КСО SST 200-16-160 | 16 | 200 | 219х6 | 432 | 291 | 160 |
| КСО SST 200-25-160 | 25 | 200 | 219х6 | 442 | 387 | 160 |
| КСО SST 250-16-180 | 16 | 250 | 273х7 | 620 | 350 | 180 |
| КСО SST 250-25-180 | 25 | 250 | 273х7 | 625 | 350 | 180 |
| КСО SST 300-16-180 | 16 | 300 | 325х7 | 632 | 321 | 180 |
| КСО SST 300-25-180 | 25 | 300 | 325х7 | 640 | 401 | 180 |
| КСО SST 350-16-180 | 16 | 350 | 377х7 | 640 | 400 | 180 |
| КСО SST 350-25-180 | 25 | 350 | 377х7 | 658 | 560 | 180 |
| КСО SST 400-16-200 | 16 | 400 | 426х8 | 670 | 579 | 200 |
| КСО SST 400-25-200 | 25 | 400 | 426х8 | 676 | 725 | 200 |
| КСО SST 500-16-200 | 16 | 500 | 530х8 | 685 | 608 | 200 |
| КСО SST 500-25-200 | 25 | 500 | 530х8 | 692 | 743 | 200 |
| КСО SST 600-16-200 | 16 | 600 | 695 |
Уточняйте у менеджеров |
||
| КСО SST 700-16-210 | 16 | 700 | 700 | |||
| КСО SST 800-16-210 | 16 | 800 | 730 | |||
| КСО SST 900-16-210 | 16 | 900 | 705 | |||
| КСО SST 1000-16-220 | 16 | 1000 | 730 | |||
| КСО SST 1200-16-220 | 16 | 1200 | 730 | |||
| КСО SST 1400-16-220 | 16 | 1400 | 735 | |||
Диаметр DN 600-3000 по запросу, так же как и давление PN от 25 кгс/см2.
Возможно полное изменение всех технических характеристик по требованиям в проекте “Заказчика”.

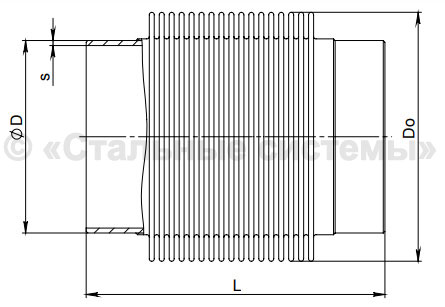

Рабочие чертежи компенсаторов сильфонных осевых КСО
Компенсатор сильфонный осевой КСО с приварными патрубками:
Технические условия:
- ТУ 25.11.23-001-05838251-2017;
- ТУ 3695-004-50819136-2008;
- ТУ 3113-004-14946399-2006;
- ИЯНШ.300260.052ТУ.

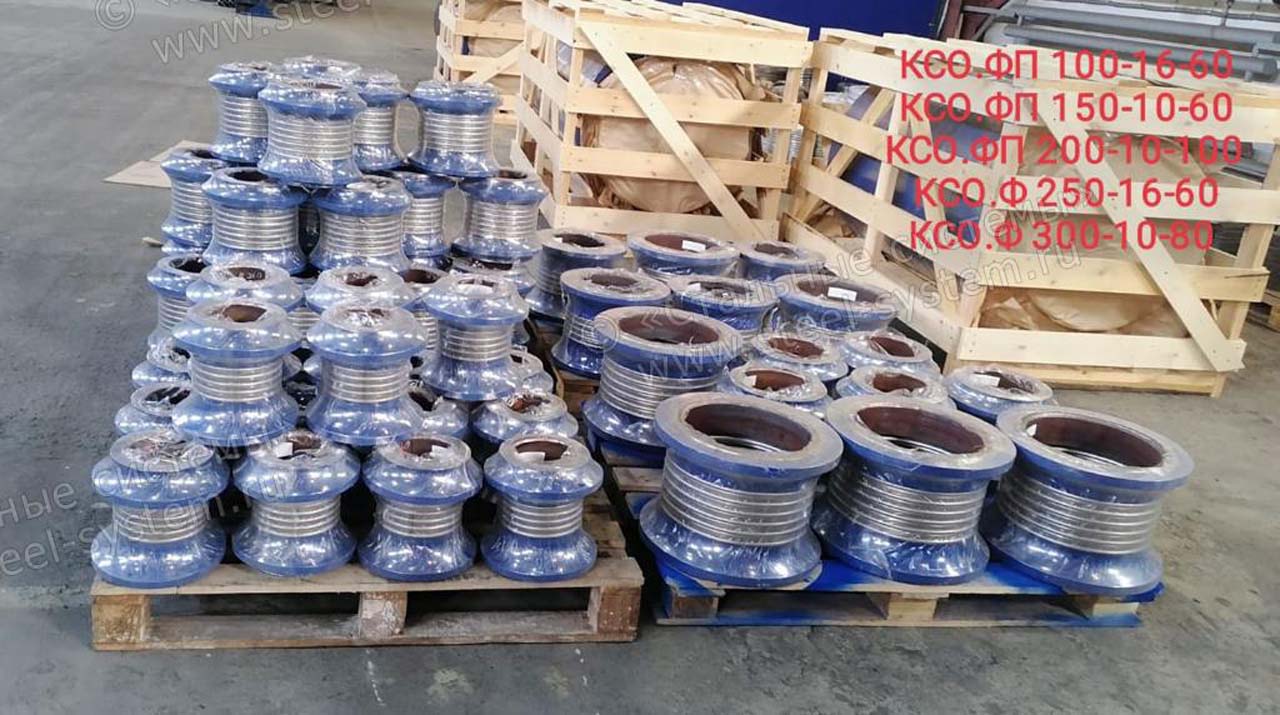

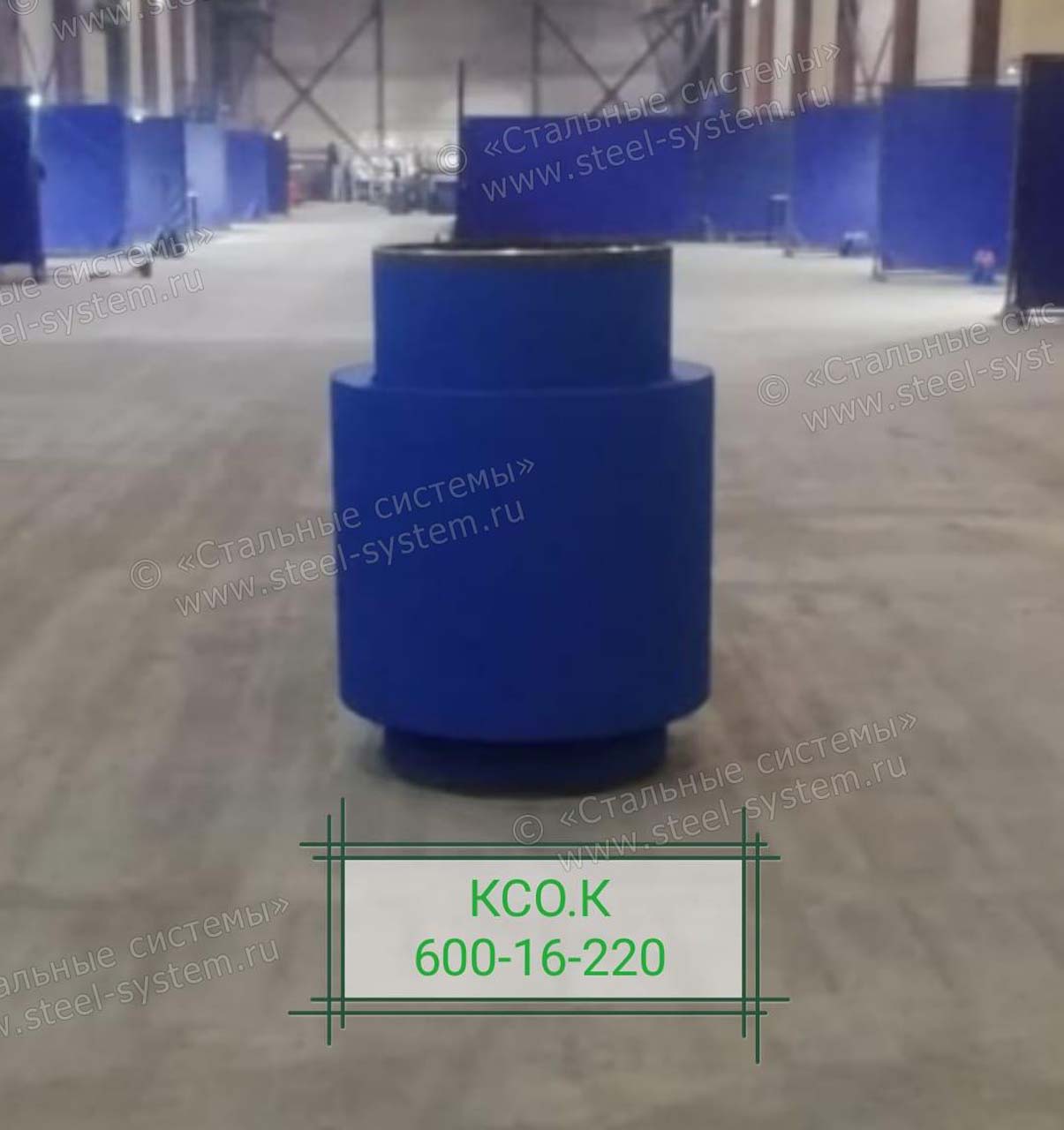

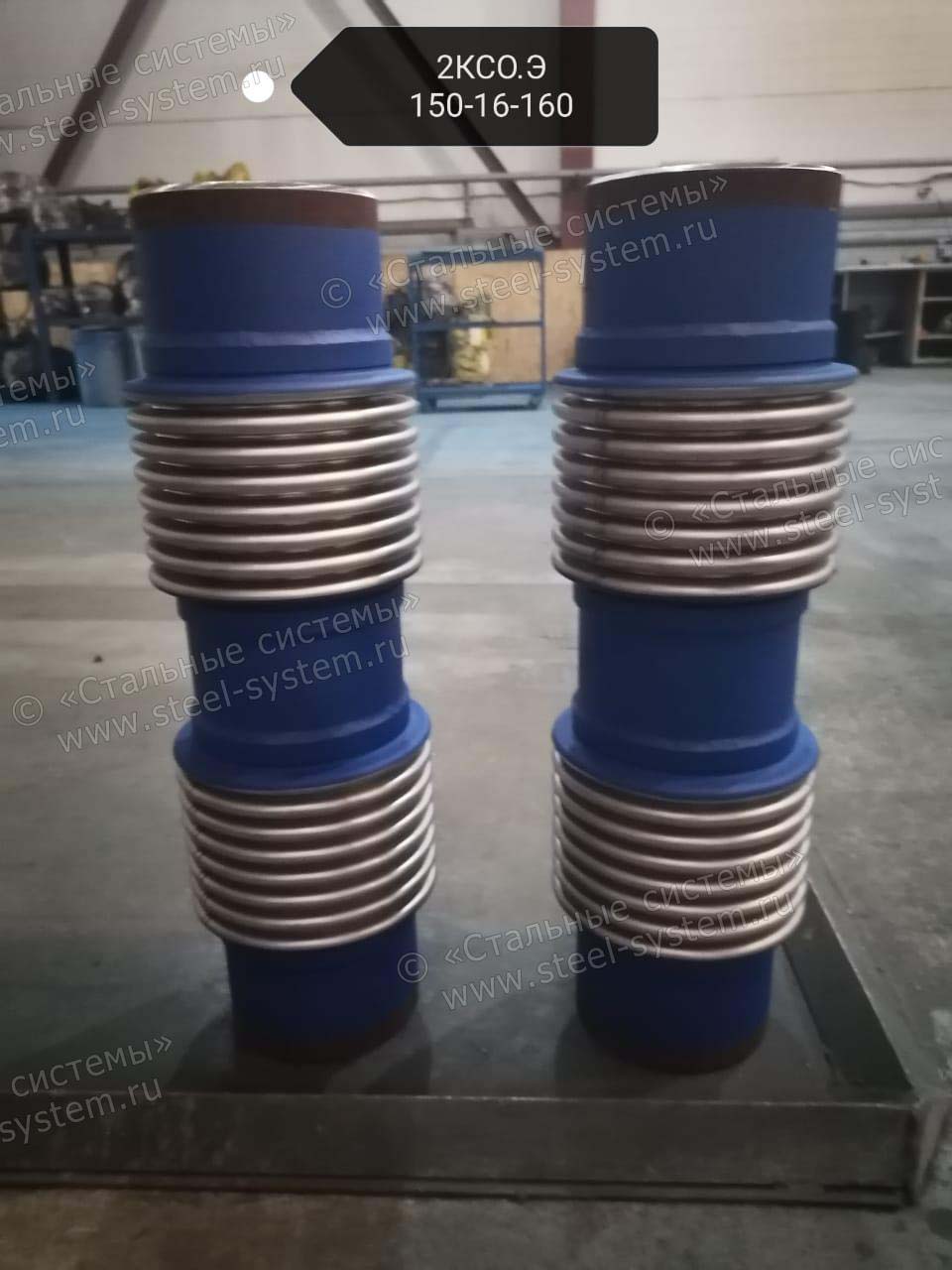

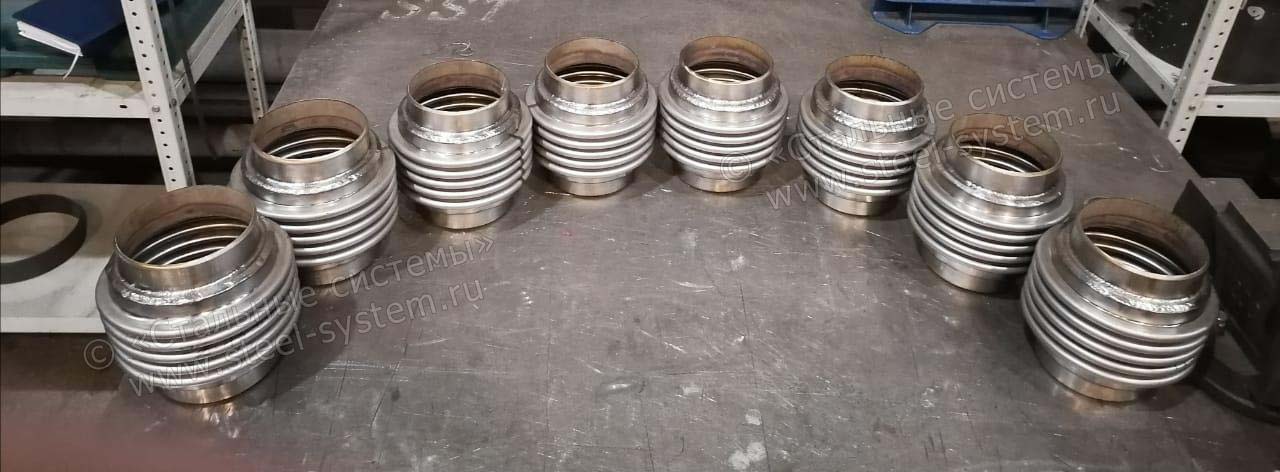

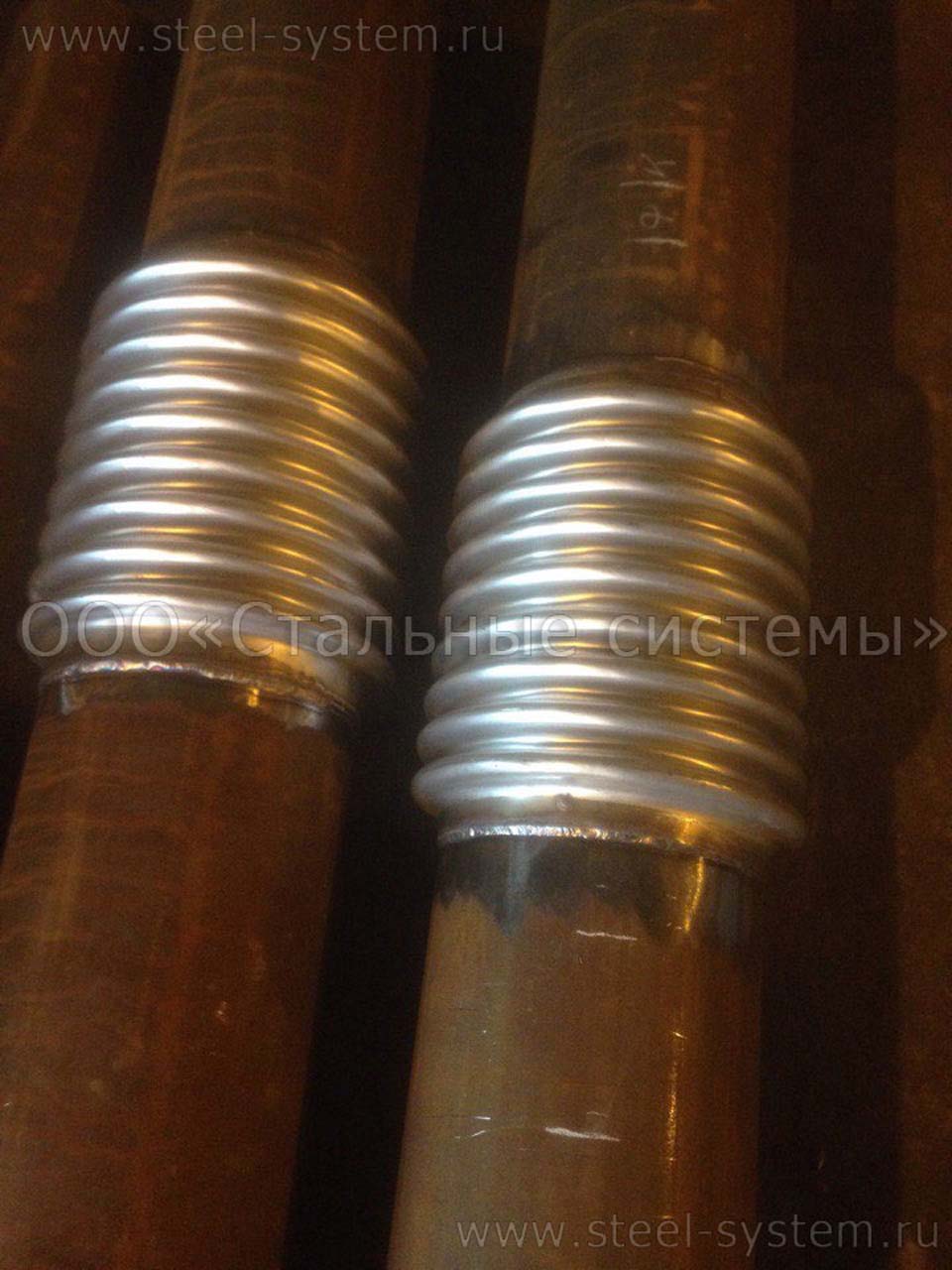

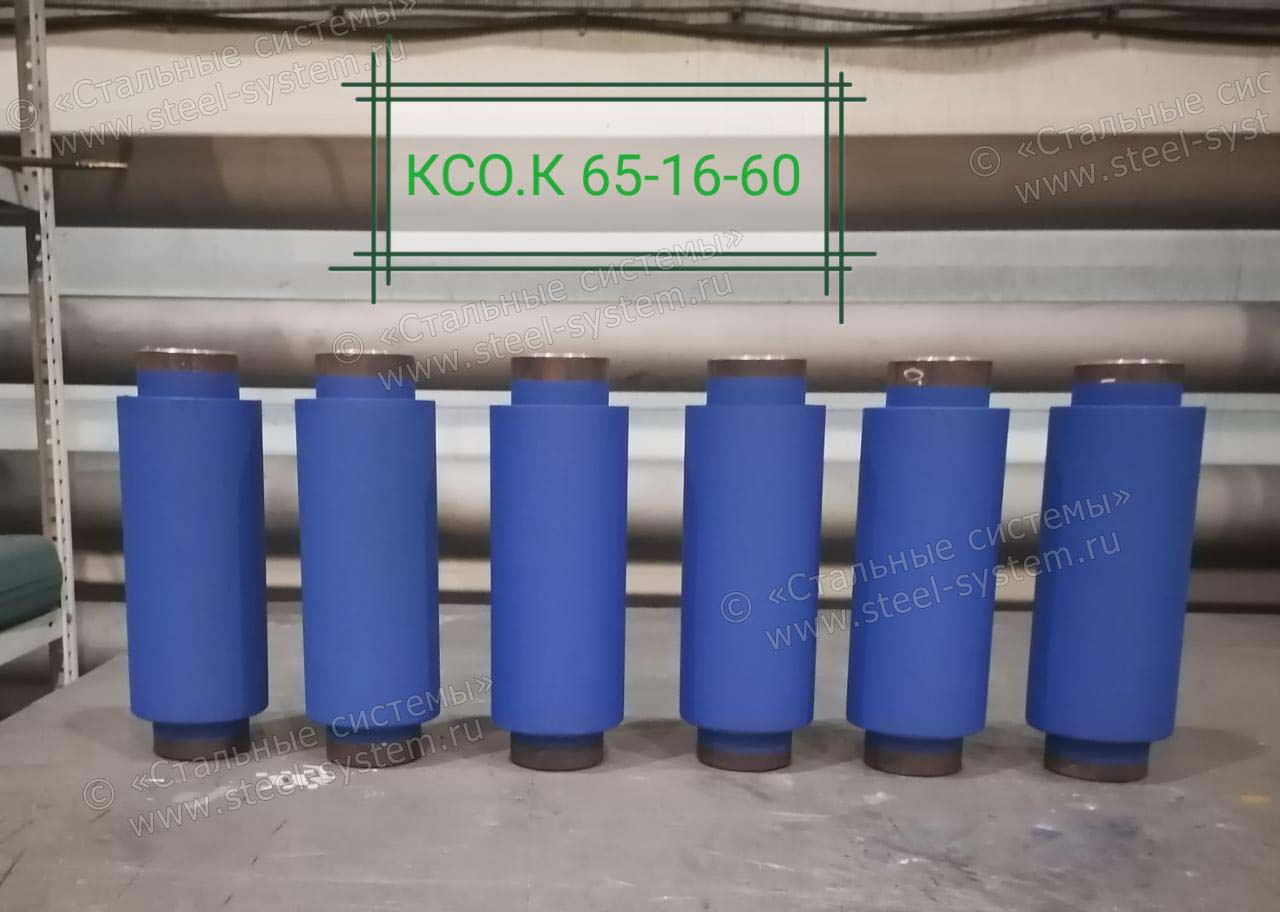

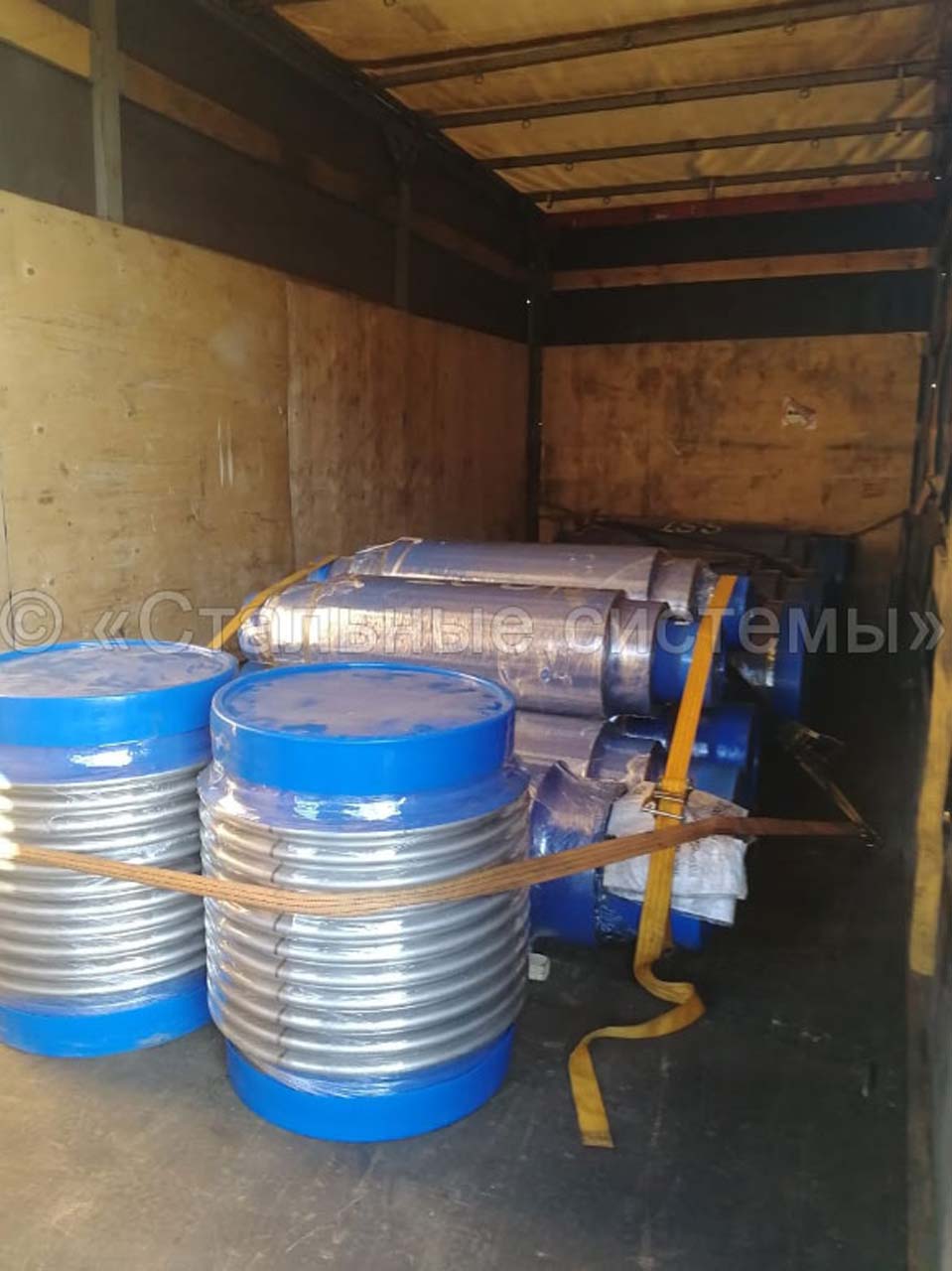

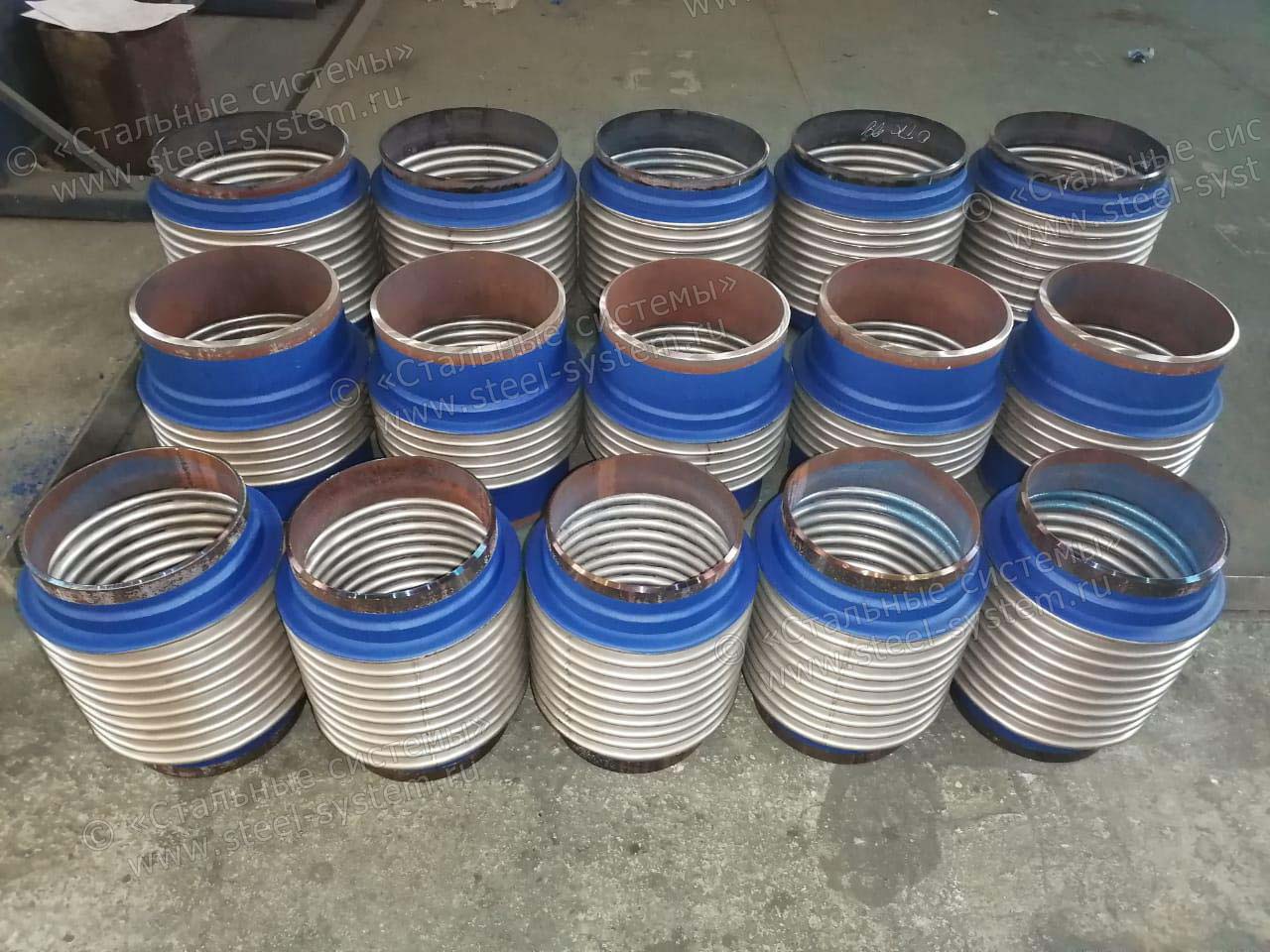

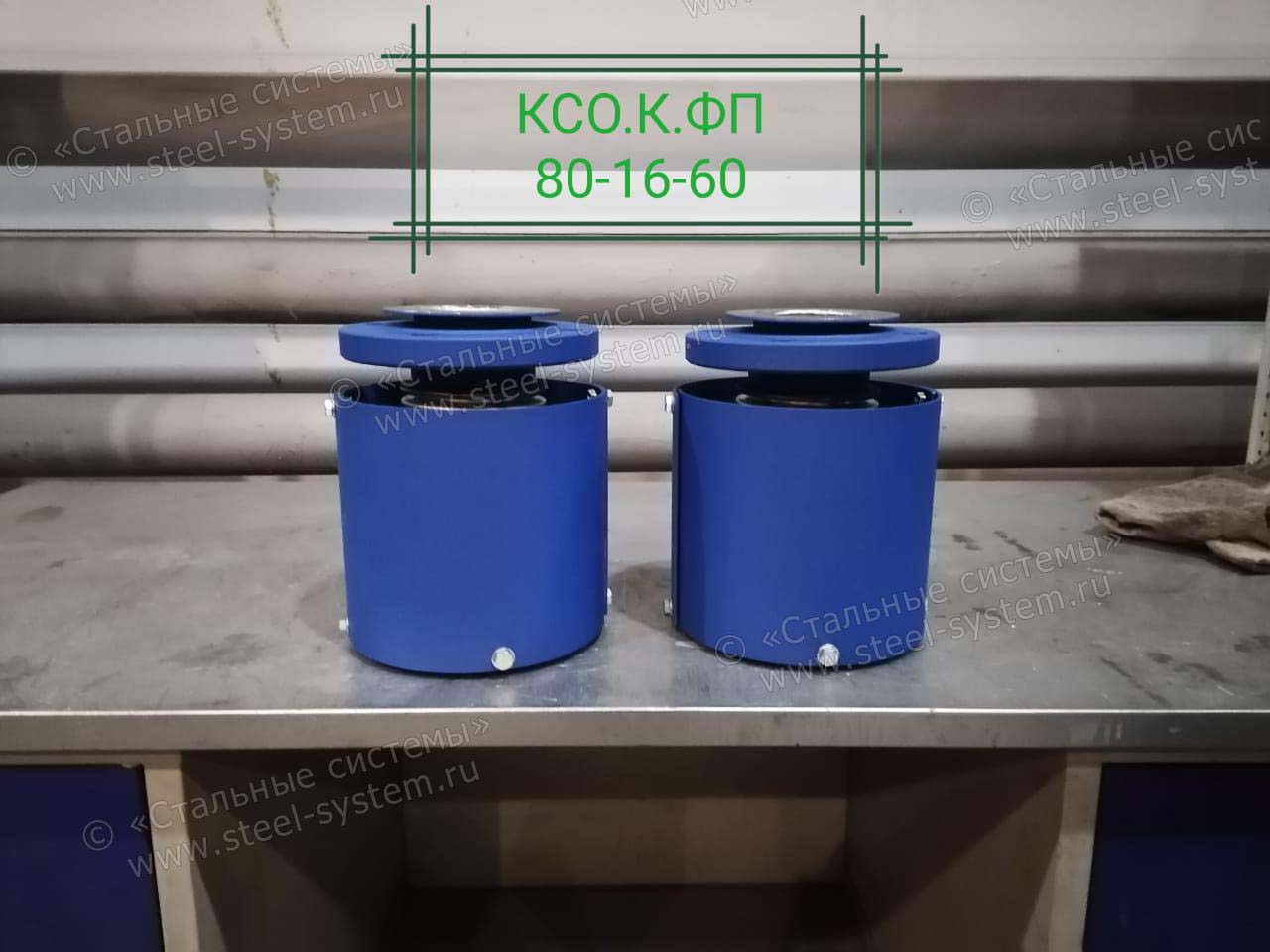

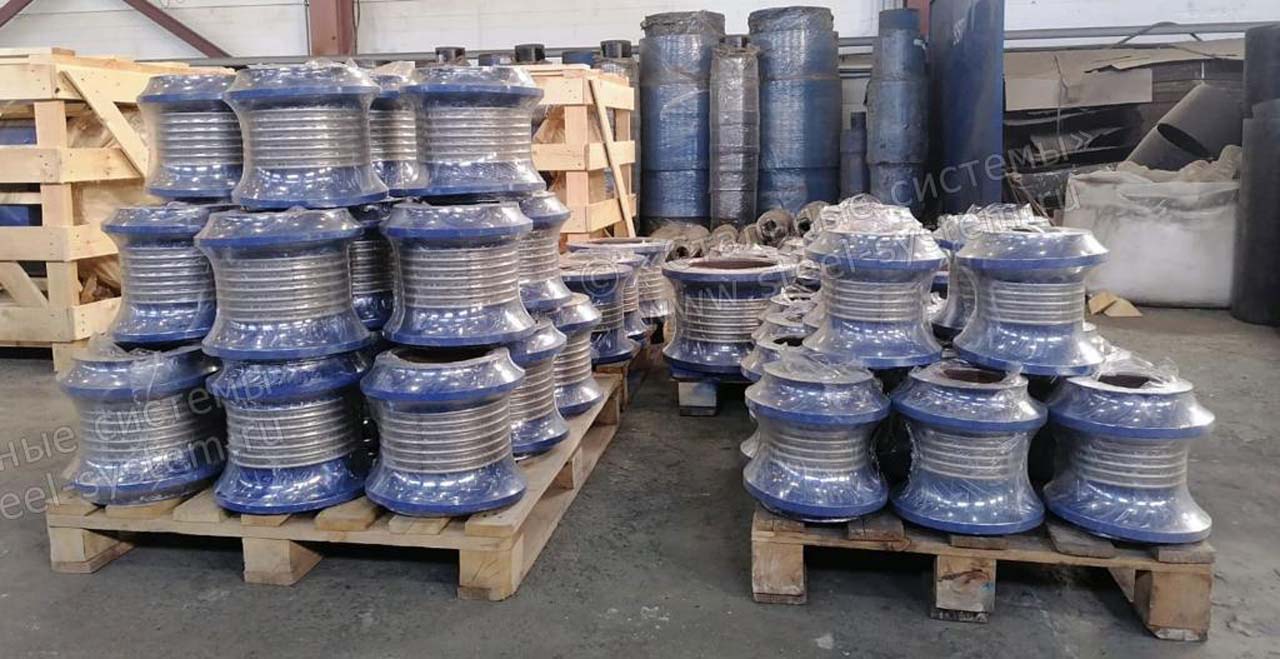

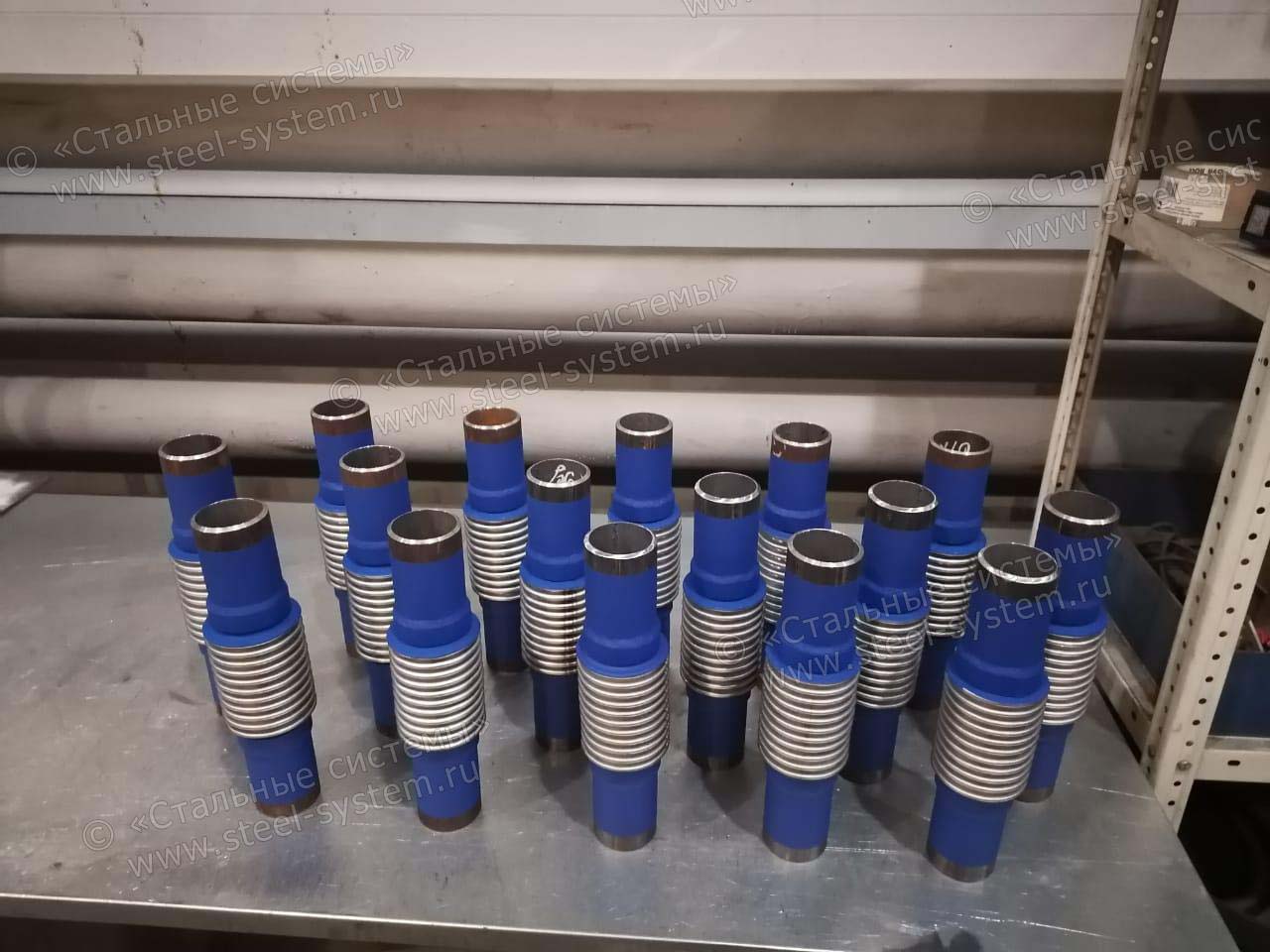

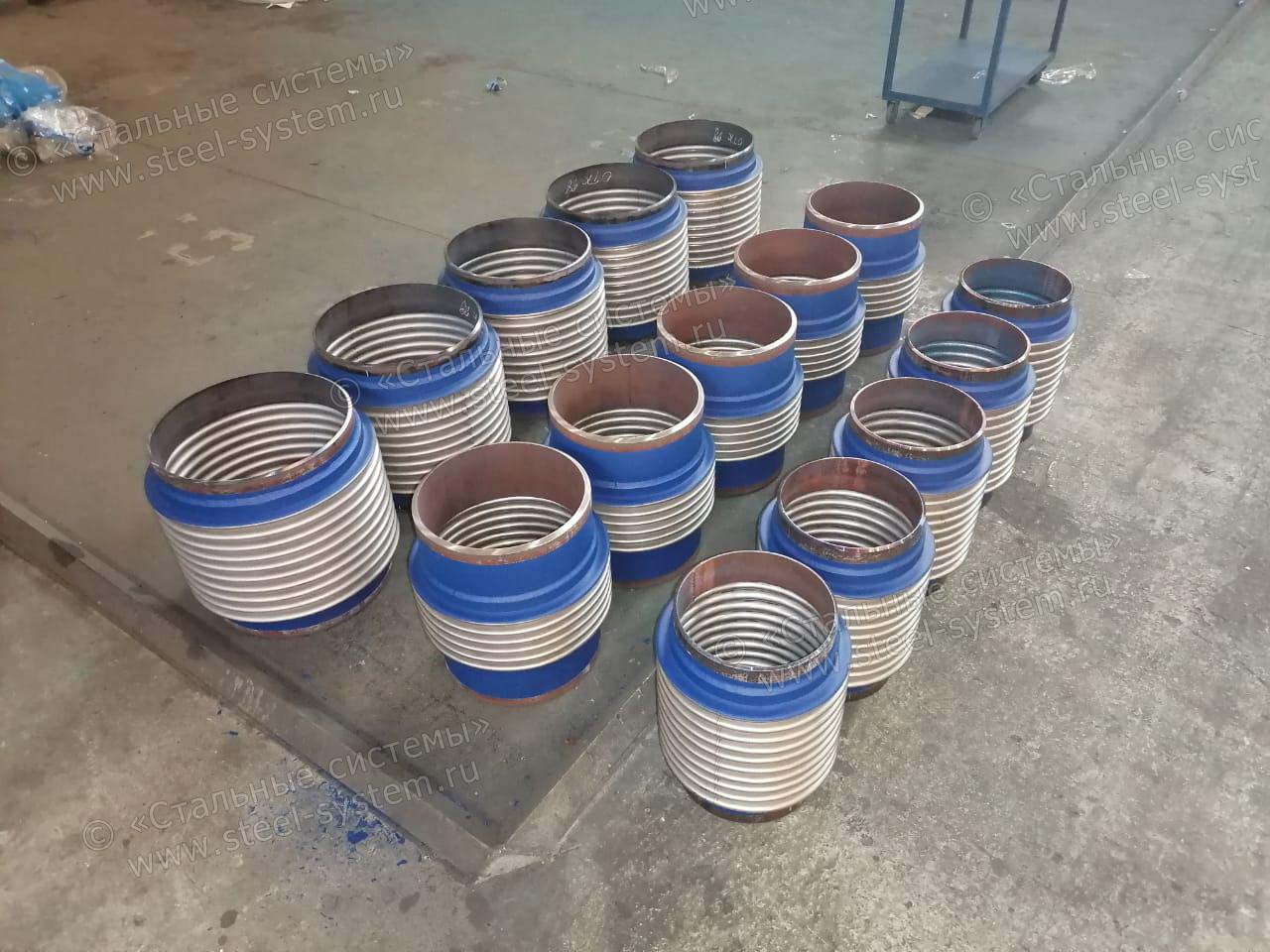

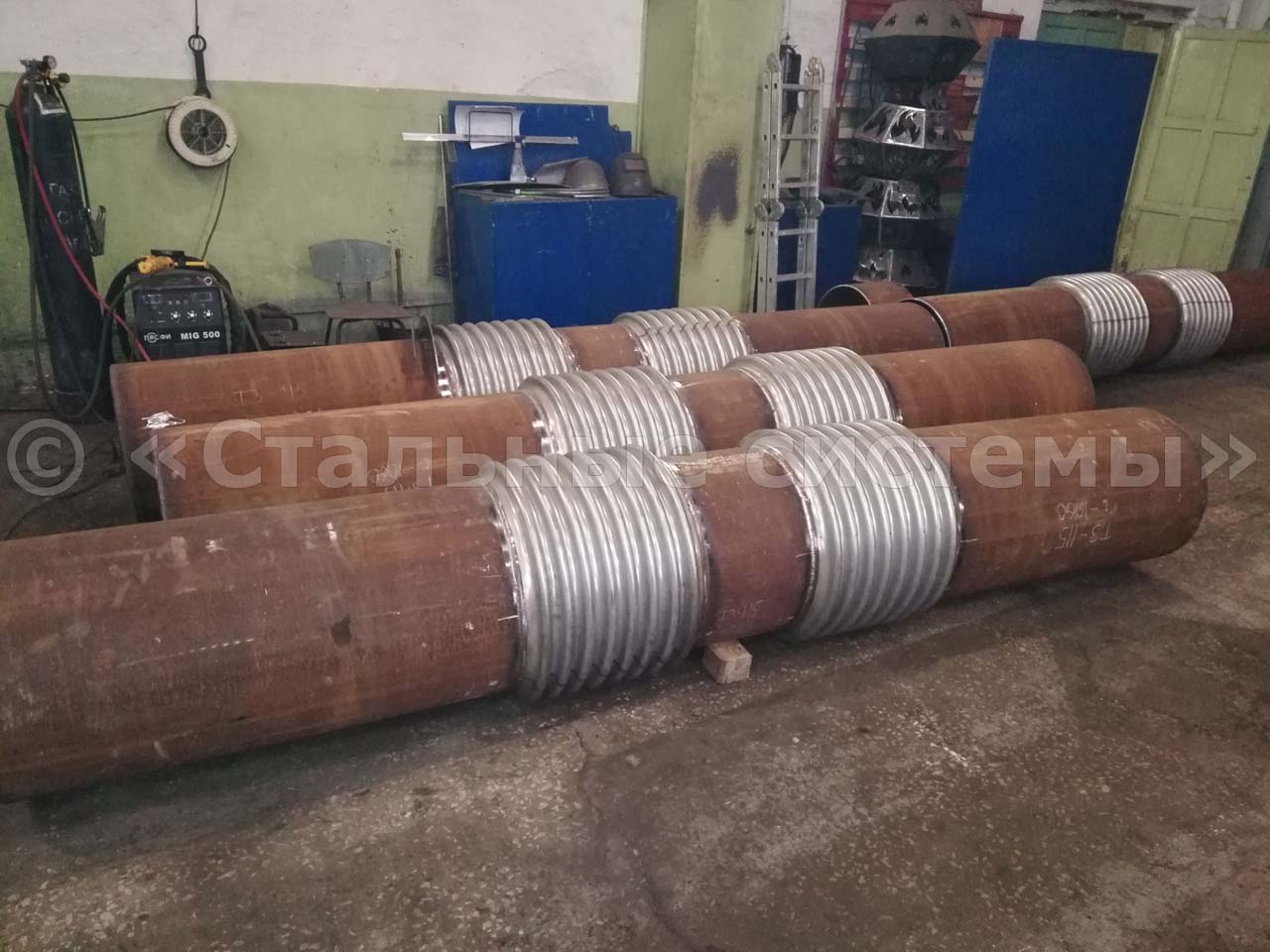

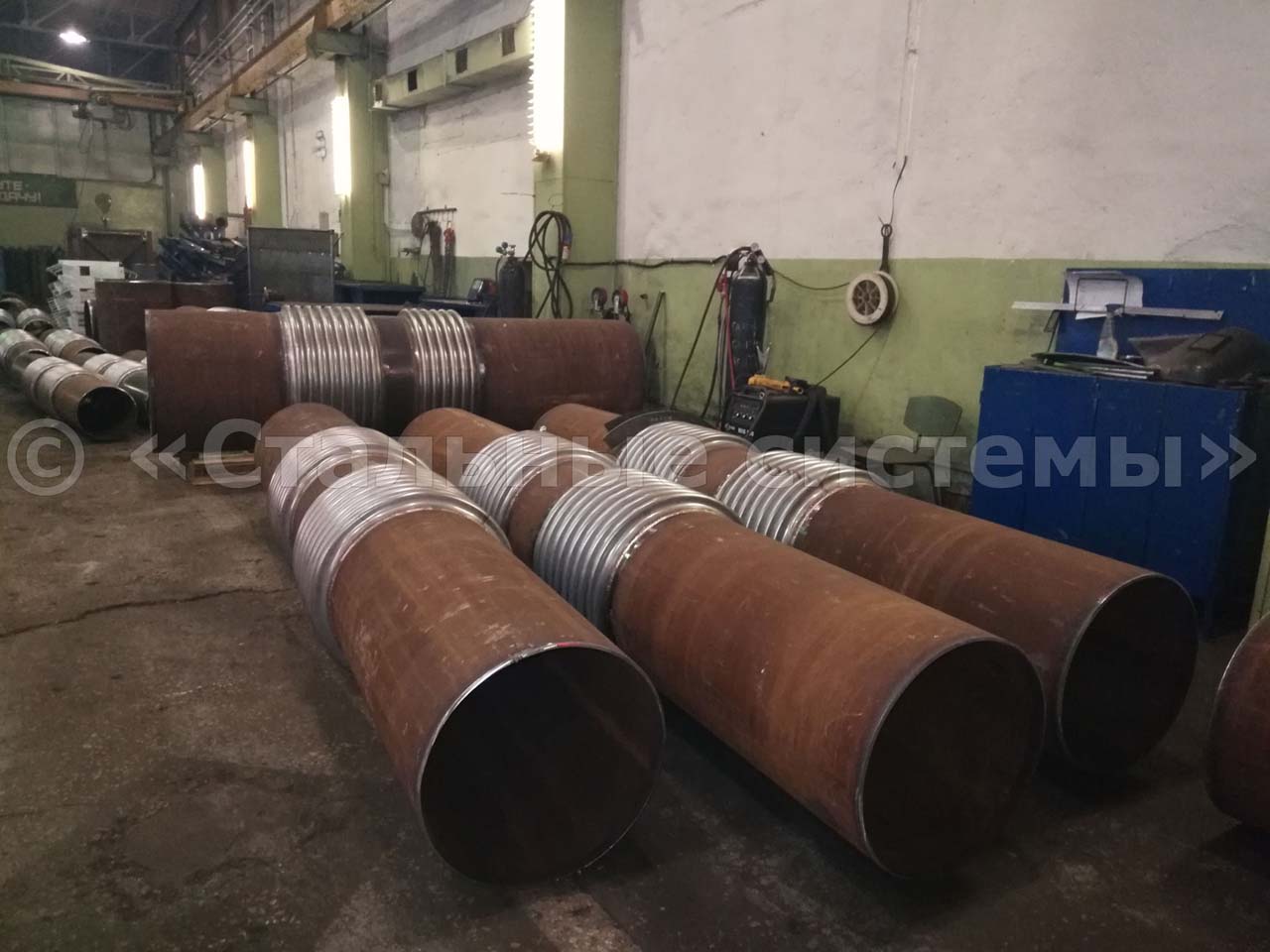

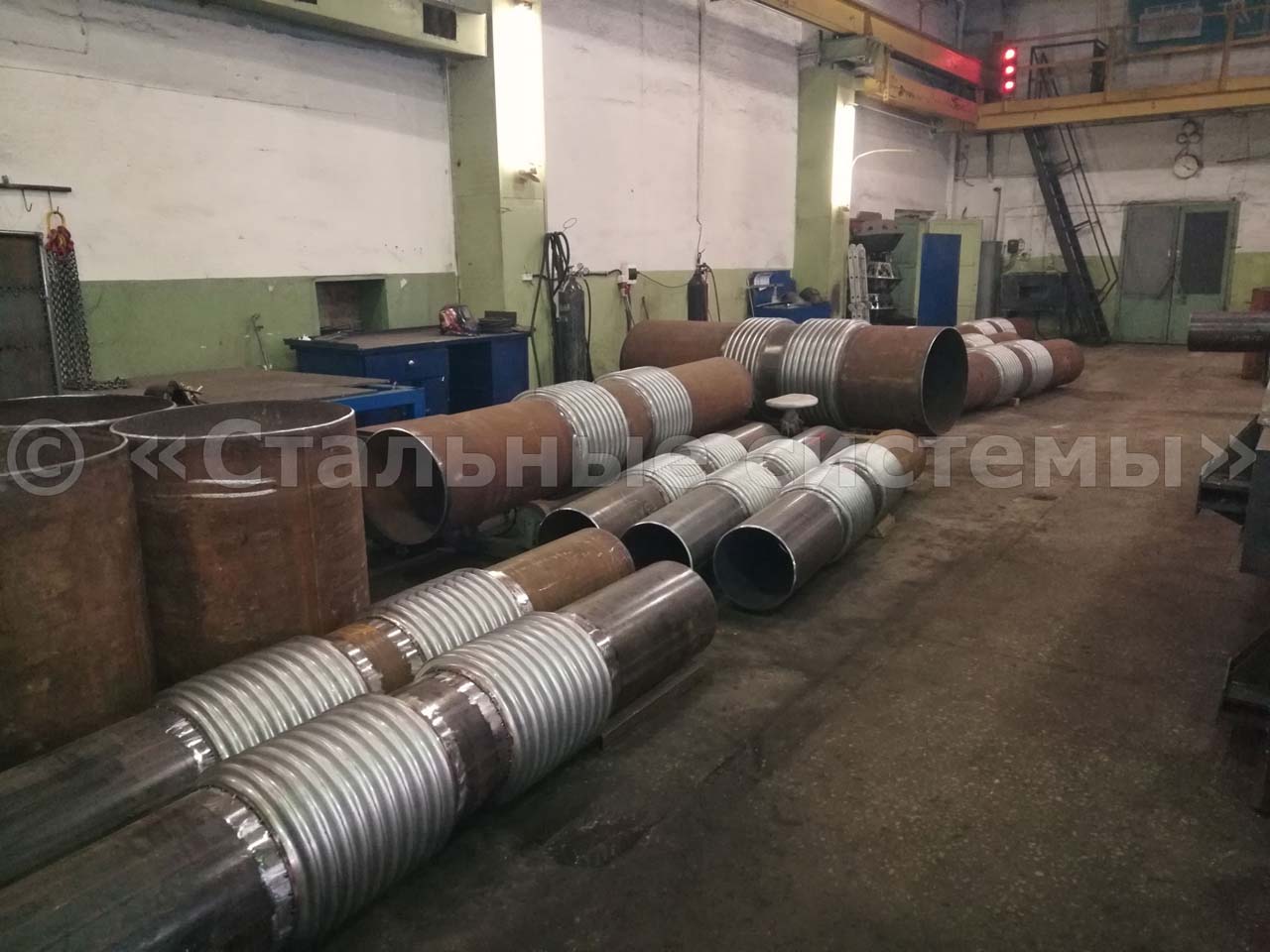

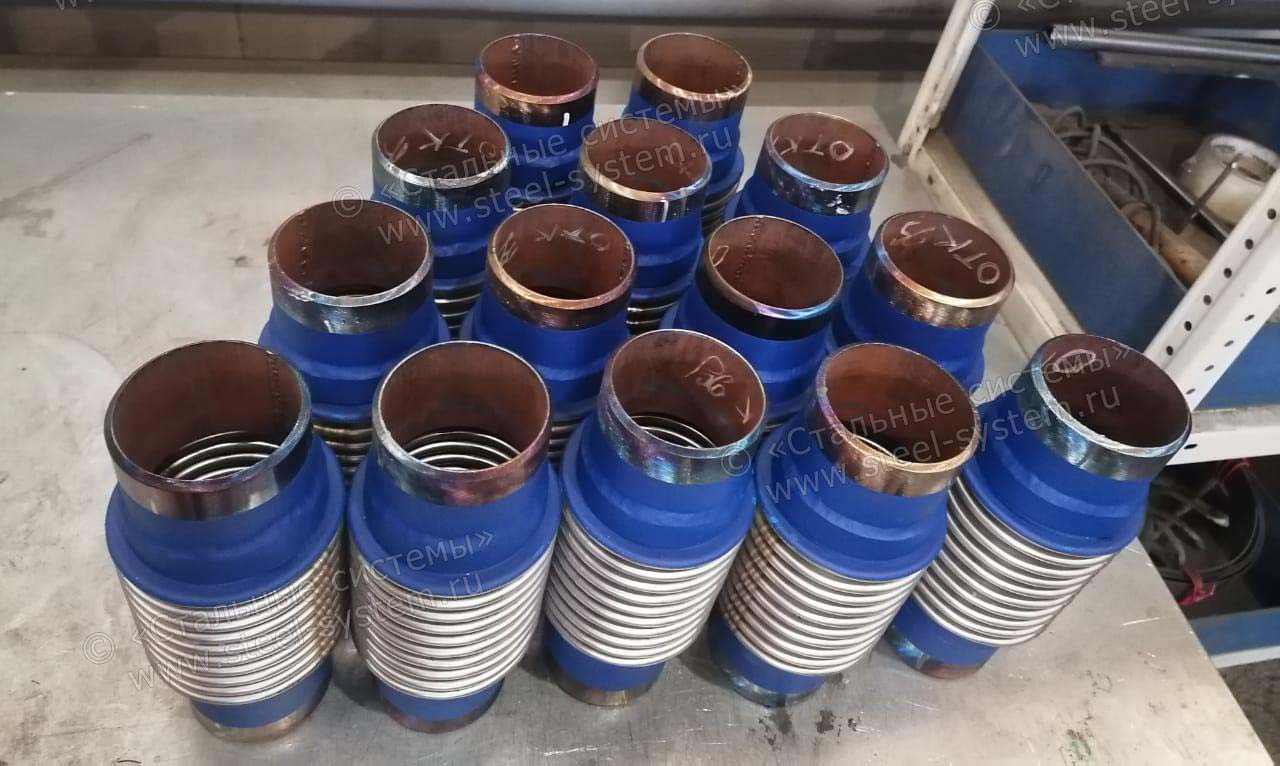

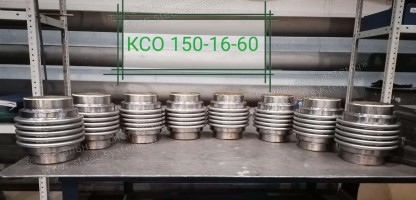

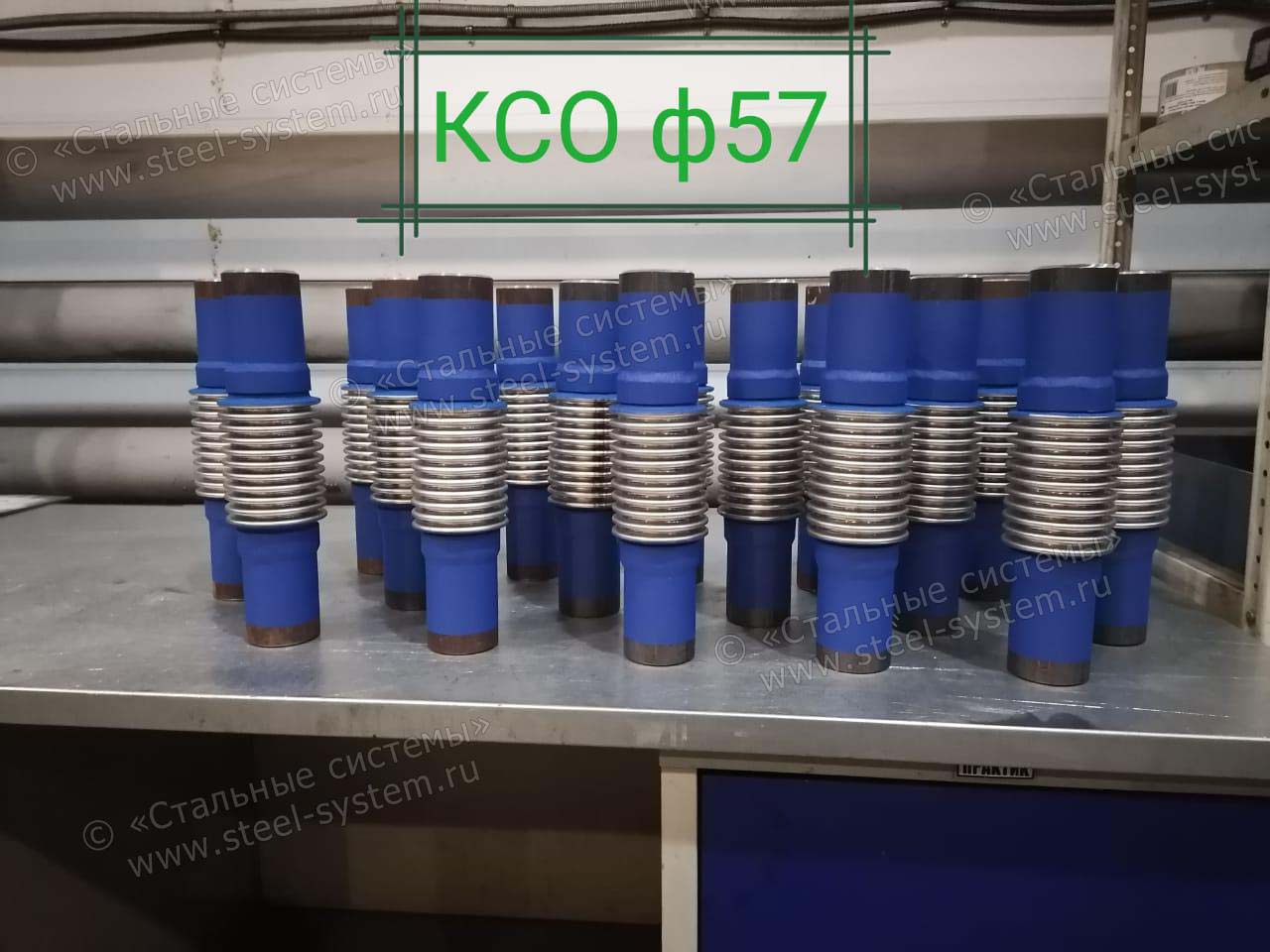

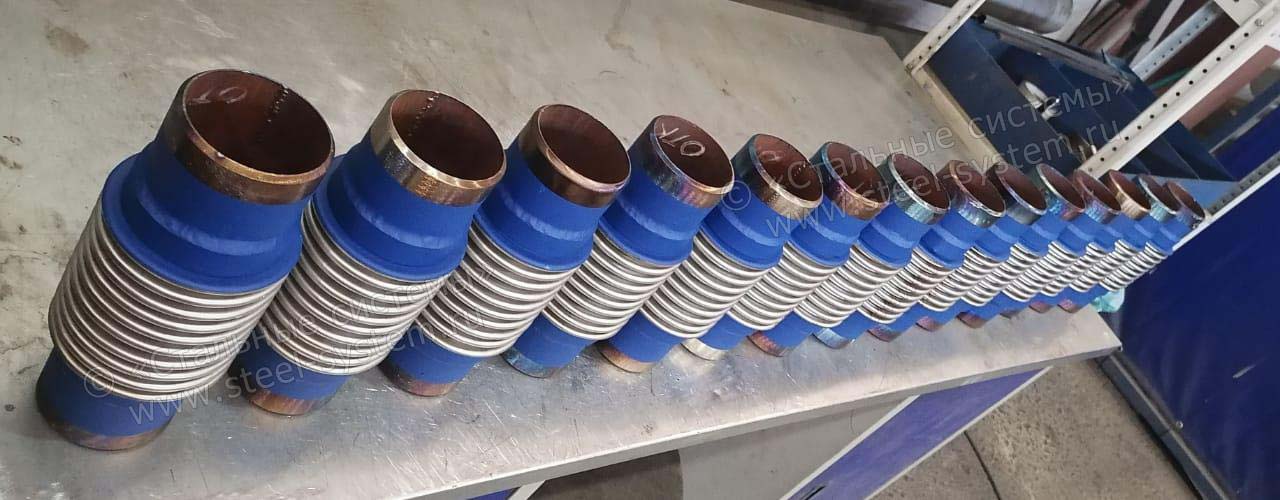

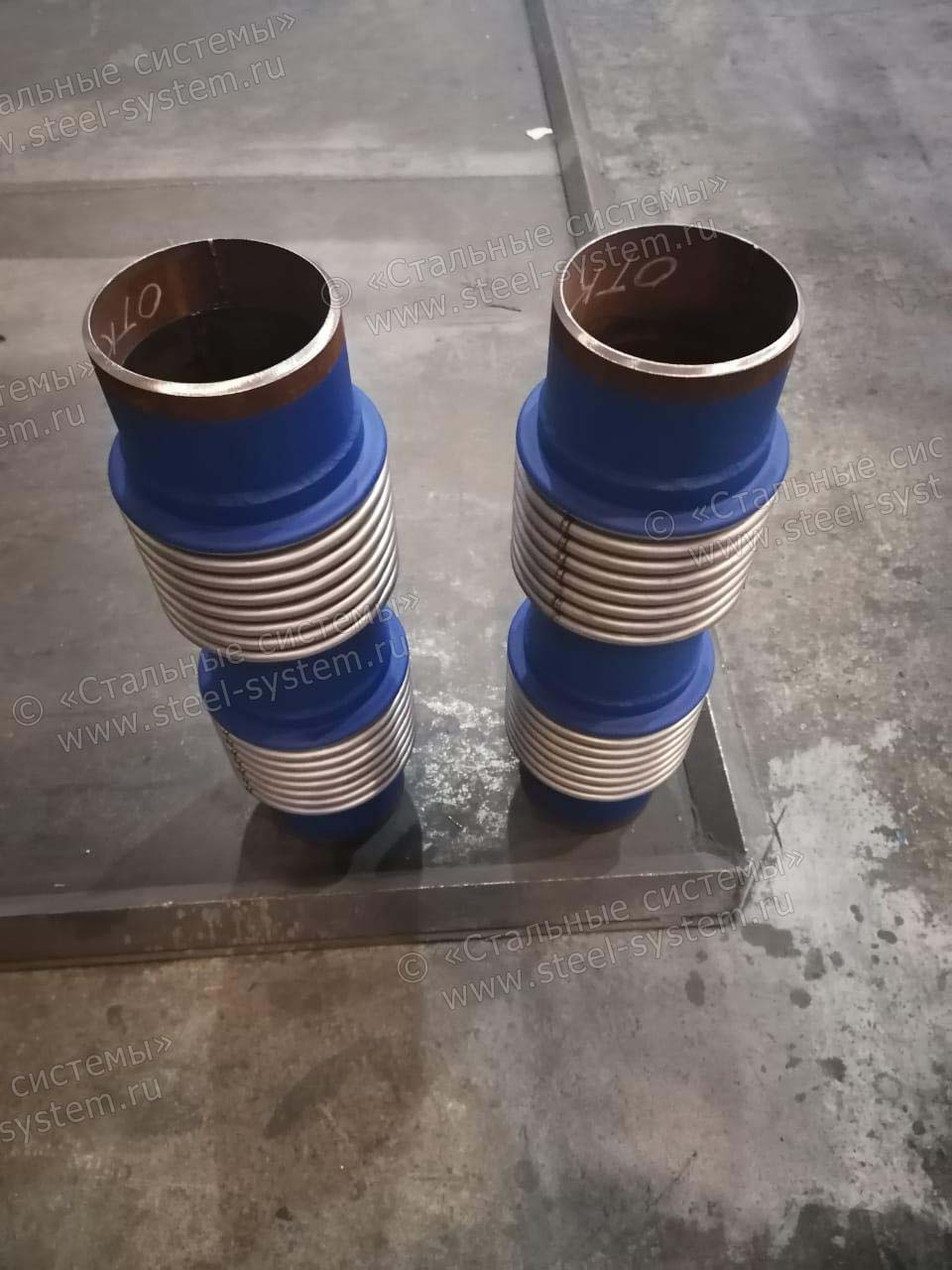

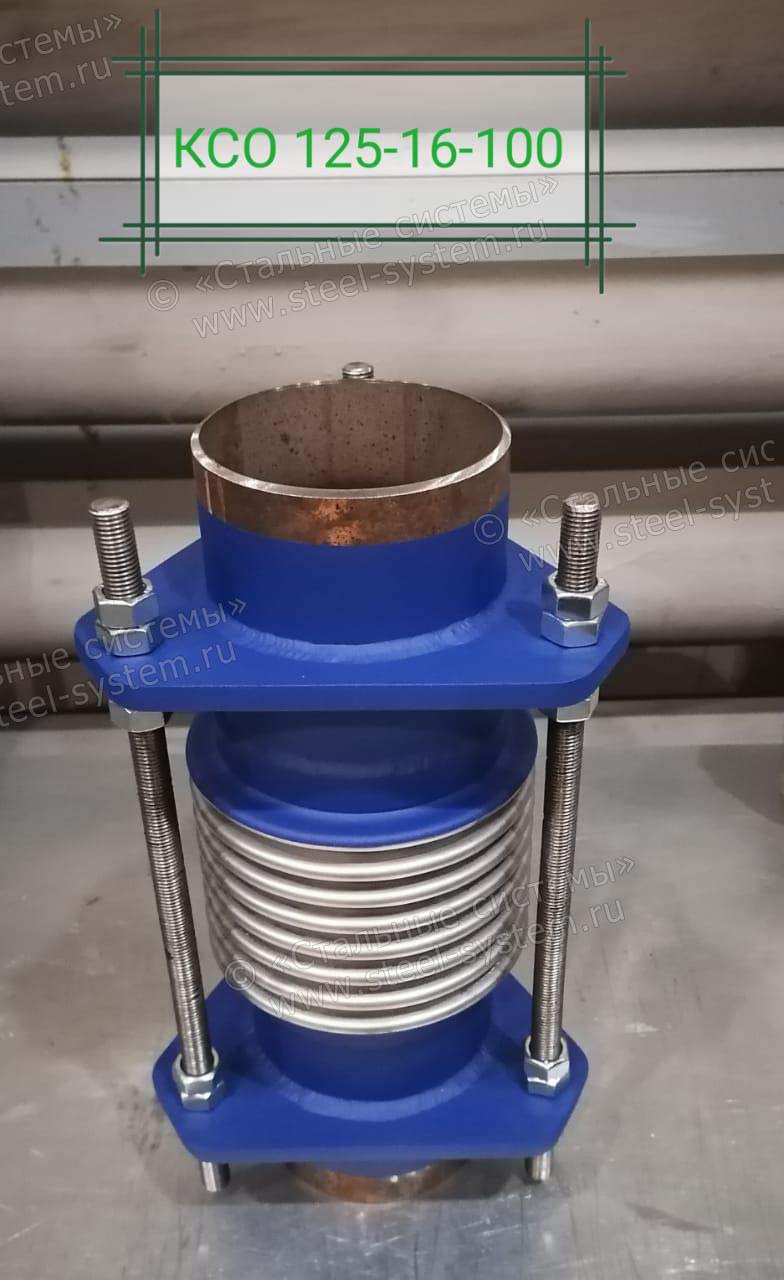

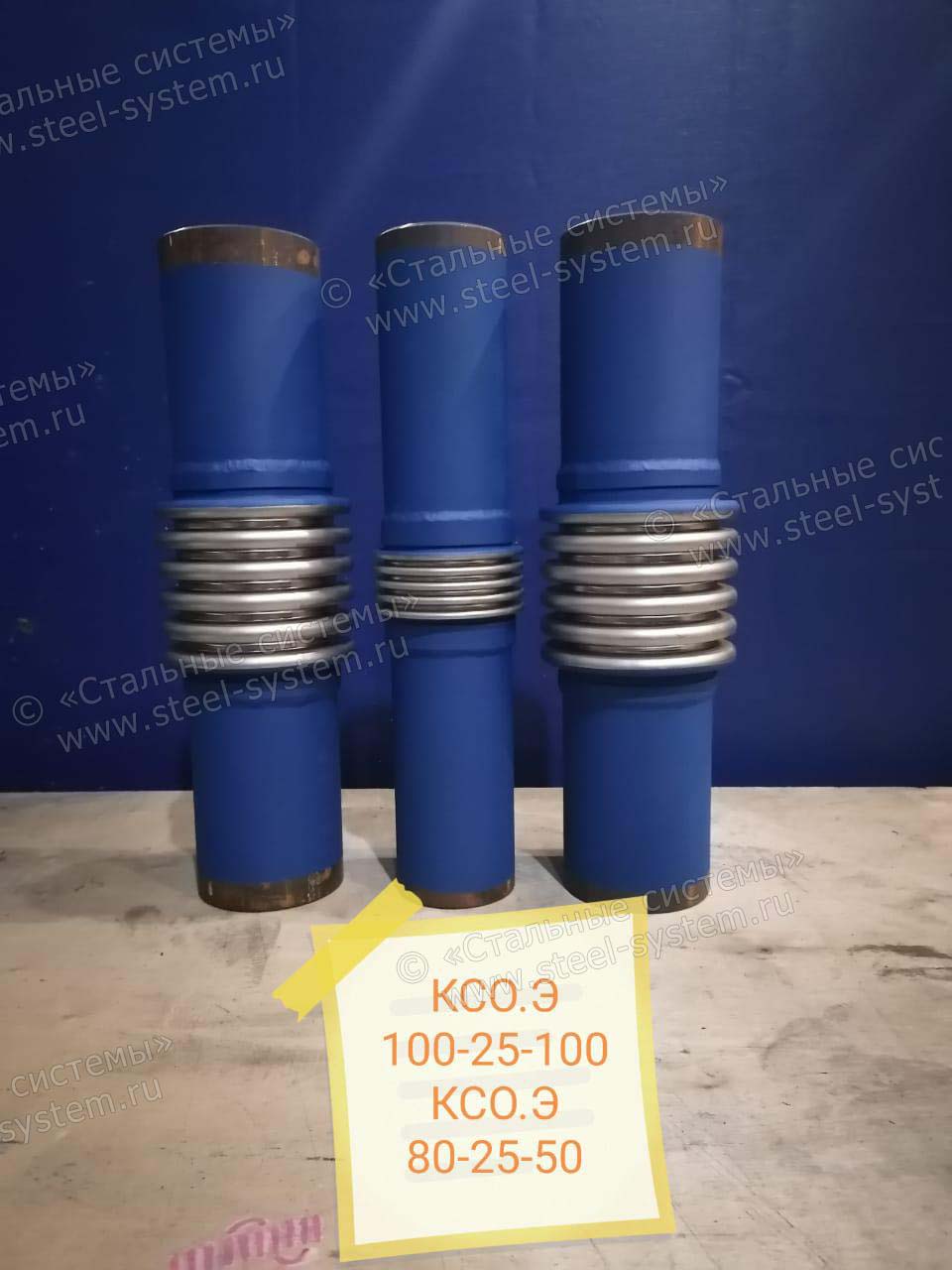

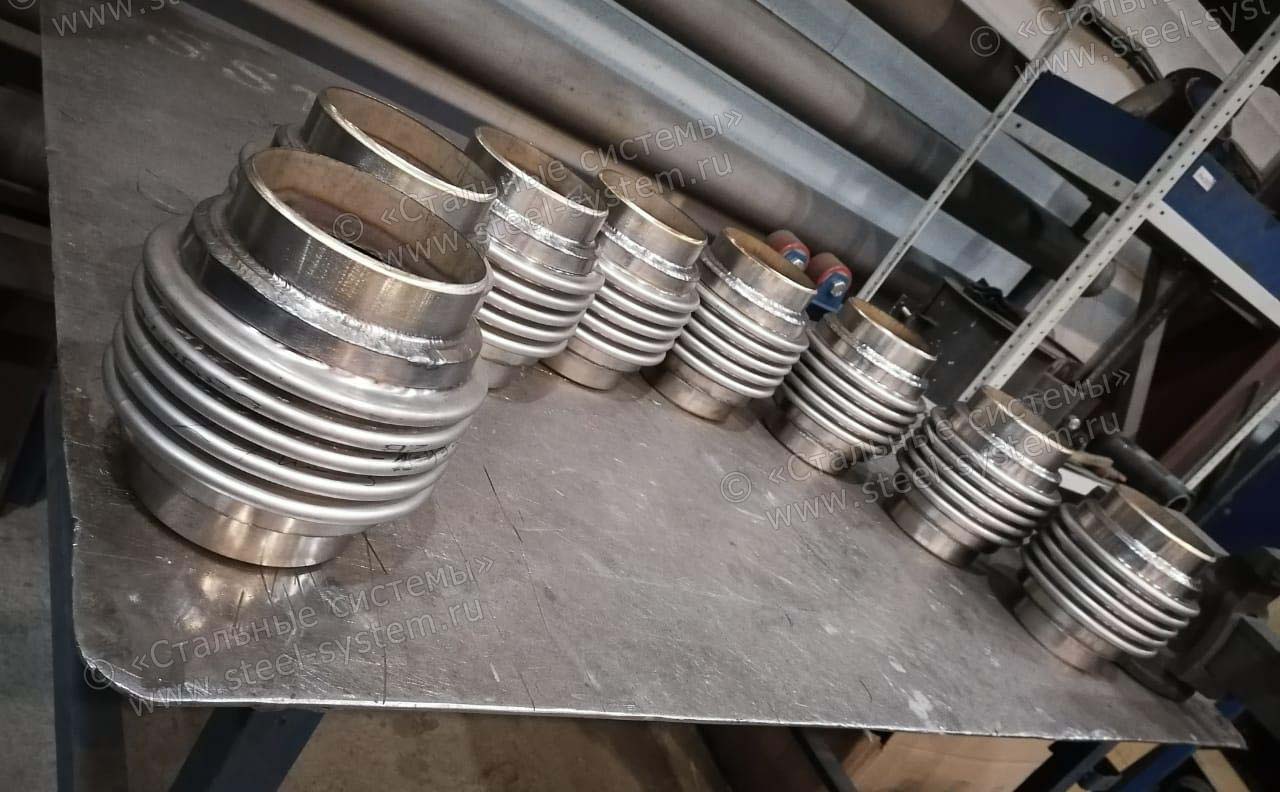

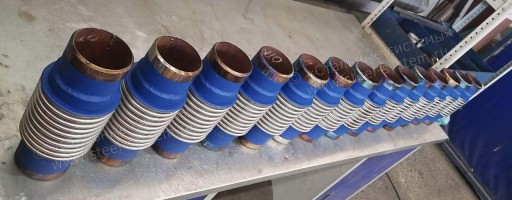

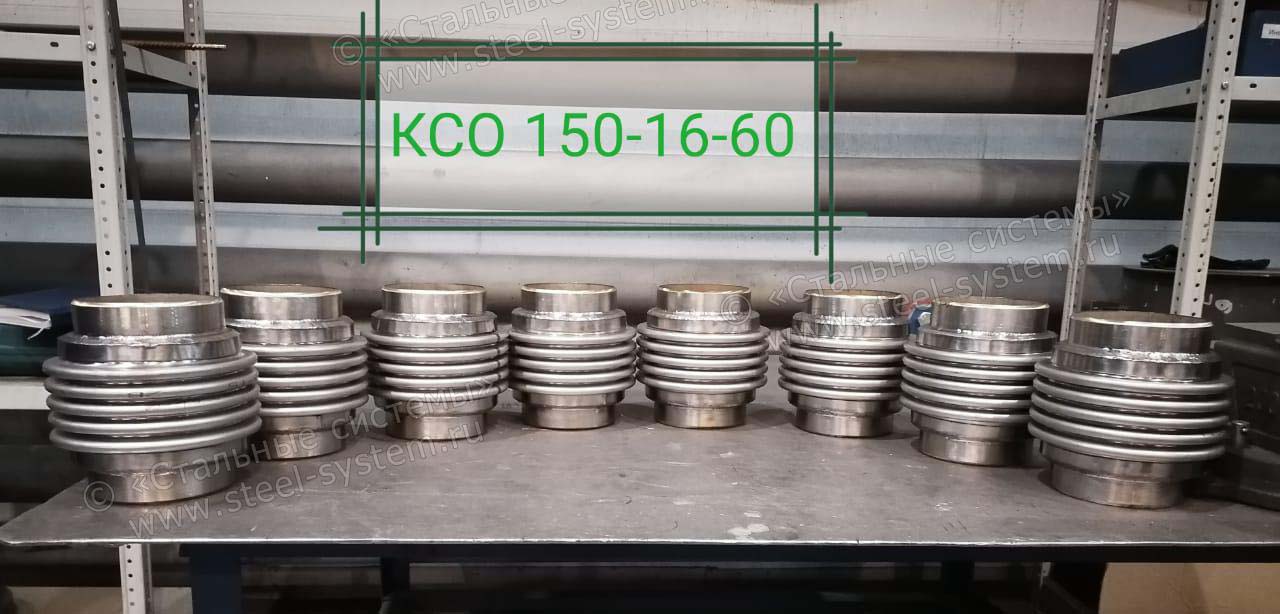

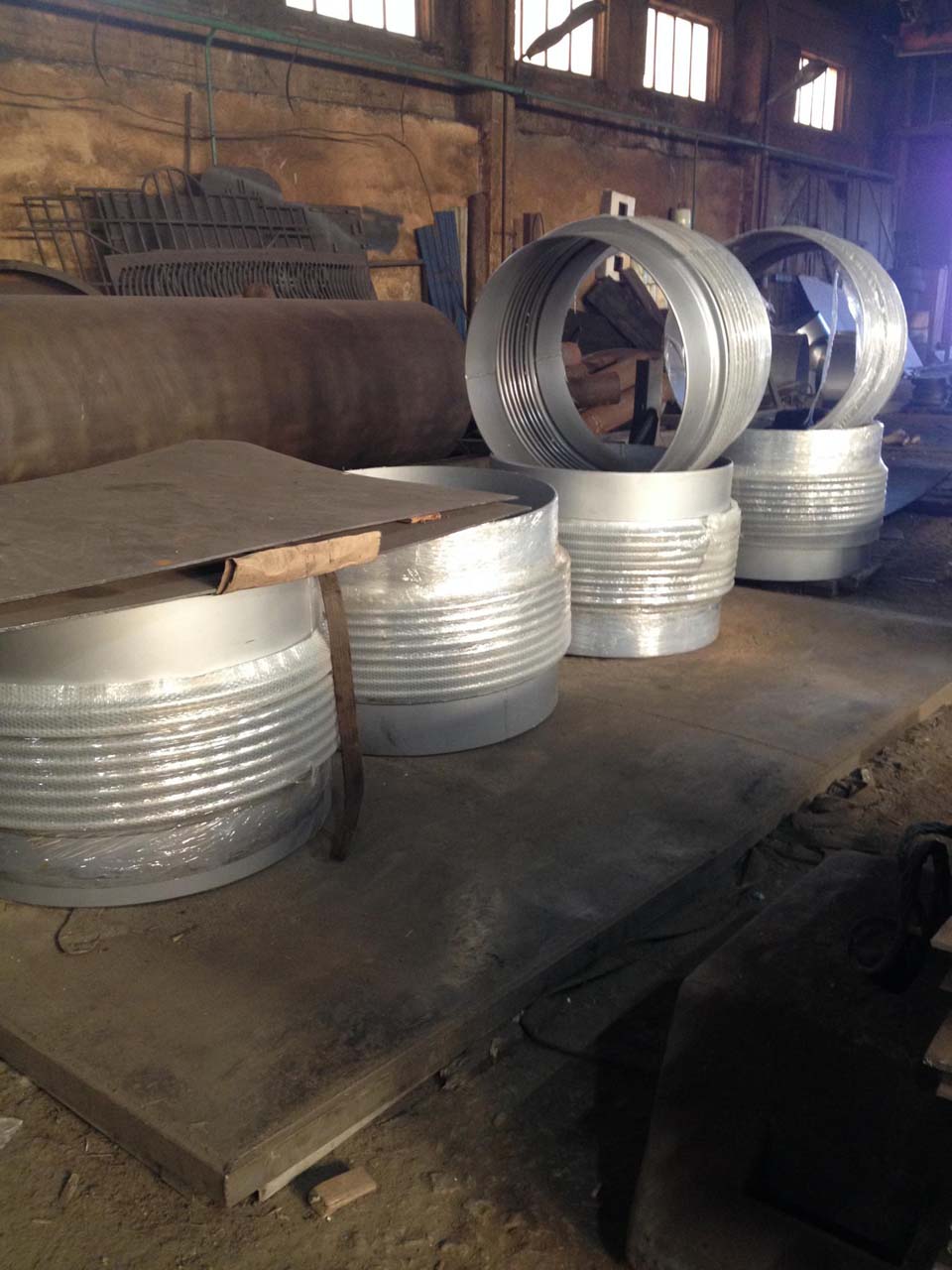

Фотографии продукции, готовой к отгрузке
