Эскиз компенсатора сильфонного стартового ССК
Эскиз компенсатора сильфонного стартового ССК в разрезе
Наша компания производит компенсаторы сильфонные стартовые ССК с приварными патрубками. Данный тип компенсаторов применяется для разовой компенсации осевого смещения на трубопроводе при подаче теплоносителя в трубопровод с последующей сваркой кожухов между собой на монтаже.
Стартовые компенсаторы устанавливается при подготовке к началу работы системы трубопровода с горячей средой (до 130 градусов), сразу после запуска он становится составляющей частью самой трубы.
Технические характеристики компенсаторов сильфонных стартовых ССК
| Характеристики |
Стандарт |
Под заказ |
| DN, мм |
32-1000 |
15-3000 |
| PN, кгс/см2 |
16-25 |
Вакуум-150 |
| Осевой ход, мм |
50-100 |
25-500 |
| Рабочая температура, °С |
От – 50 до +427 |
От – 250 до +950 |
| Рабочая среда |
Пар, вода |
Материалы исполнения деталей:
| Материал исполнения |
Стандарт |
Под заказ |
| Сильфон и внутренний экран |
08Х18Н10Т |
08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Патрубки |
Ст.20, ст. 3сп |
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух |
Ст.20, ст. 3сп |
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух и внутренний экран комплектуются только по запросу. |
Область применения стартовых компенсаторов ССК
Сильфонные стартовые компенсаторы ССК могут применяться везде, где используются трубопроводные системы для передачи жидких и газообразных веществ. Основными сферами, где используются ССК, являются:
- Отопительная система домов, городков. Сфера строительства и обслуживания теплосетей;
- Нефтяные и газовые магистрали, предприятия химической промышленности;
- Теплоэлектроцентрали энергетической индустрии;
- Авиационные, судостроительные, автомобильные производственные предприятия;
- Военная и атомная промышленность.
ССК в системах теплоснабжения может использоваться в открытых сетях при условии, что средняя температура окружающей среды в течение недели не ниже –400С.

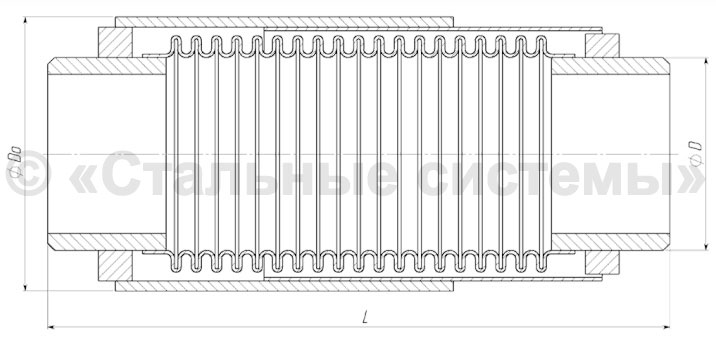

Рабочие чертежи стартовых компенсаторов ССК
Компенсатор сильфонный стартовый ССК:
Конструкция стартовых компенсаторов
Включает в себя следующие части:
- Сильфон - гофрированная труба из многослойной «нержавейки» может состоять из одной или двух секций (для увеличения осевого хода);
- Двойной кожух, половинки которого сложены телескопически и перемещаются друг в друге в осевом направлении;
- Фланцы, патрубки или другая арматура, предназначенная для соединения компенсатора с трубопроводом.
В комплект может входить также внутренний экран и ограничитель перемещения.
Стандартные типоразмеры стартовых компенсаторов ССК
| Обозначение |
PN, кгс/см2 |
DN, мм |
DxS, мм |
L, мм |
Осевая жесткость, кгс/см |
Осевой ход, мм |
| ССК SST 32-16-50 |
16 |
32 |
42х3,5 |
240 |
280 |
50 |
| ССК SST 40-16-50 |
16 |
40 |
48х3 |
240 |
290 |
50 |
| ССК SST 50-16-60 |
16 |
50 |
57х4 |
250 |
300 |
60 |
| ССК SST 50-25-60 |
25 |
50 |
57х4 |
300 |
330 |
60 |
| ССК SST 65-16-70 |
16 |
65 |
76х4 |
250 |
322 |
70 |
| ССК SST 65-25-70 |
25 |
65 |
76х4 |
300 |
322 |
70 |
| ССК SST 80-16-70 |
16 |
80 |
89х4 |
280 |
296 |
70 |
| ССК SST 80-25-70 |
25 |
80 |
89х4 |
362 |
301 |
70 |
| ССК SST 100-16-100 |
16 |
100 |
108х4 |
390 |
270 |
100 |
| ССК SST 100-25-100 |
25 |
100 |
108х4 |
410 |
263 |
100 |
| ССК SST 125-16-100 |
16 |
125 |
133х4,5 |
435 |
244 |
100 |
| ССК SST 125-25-100 |
25 |
125 |
133х4,5 |
385 |
366 |
100 |
| ССК SST 150-16-100 |
16 |
150 |
159х4,5 |
410 |
326 |
100 |
| ССК SST 150-25-100 |
25 |
150 |
159х4,5 |
405 |
326 |
100 |
| ССК SST 200-16-160 |
16 |
200 |
219х6 |
432 |
291 |
160 |
| ССК SST 200-25-160 |
25 |
200 |
219х6 |
442 |
387 |
160 |
| ССК SST 250-16-180 |
16 |
250 |
273х7 |
620 |
350 |
180 |
| ССК SST 250-25-180 |
25 |
250 |
273х7 |
625 |
350 |
180 |
| ССК SST 300-16-180 |
16 |
300 |
325х7 |
632 |
321 |
180 |
| ССК SST 300-25-180 |
25 |
300 |
325х7 |
640 |
401 |
180 |
| ССК SST 350-16-180 |
16 |
350 |
377х7 |
640 |
400 |
180 |
| ССК SST 350-25-180 |
25 |
350 |
377х7 |
658 |
560 |
180 |
| ССК SST 400-16-200 |
16 |
400 |
426х8 |
670 |
579 |
200 |
| ССК SST 400-25-200 |
25 |
400 |
426х8 |
676 |
725 |
200 |
| ССК SST 500-16-200 |
16 |
500 |
530х8 |
685 |
608 |
200 |
| ССК SST 500-25-200 |
25 |
500 |
530х8 |
692 |
743 |
200 |
Диаметр DN 600-3000 по запросу, также как и давление PN от 25 кгс/см2.
Возможно полное изменение всех технических характеристик по требованиям в проекте “Заказчика”.
Цены на Компенсаторы сильфонные стартовые ССК ✔ от 10 392 рублей
|
Типоразмер
|
Цены на компенсаторы ССК в рублях
|
|
ССК 50-16-60
|
10 392,96 р.
|
|
ССК 50-25-70
|
10 922,88 р.
|
|
ССК 65-16-60
|
11 044,48 р.
|
|
ССК 65-25-70
|
11 778,56 р.
|
|
ССК 80-16-60
|
11 925,76 р.
|
|
ССК 80-16-70
|
12 543,36 р.
|
|
ССК 100-16-60
|
13 718,40 р.
|
|
ССК 100-16-100
|
15 604,48 р.
|
|
ССК 100-25-100
|
15 758,08 р.
|
|
ССК 125-16-60
|
15 068,16 р.
|
|
ССК 125-16-100
|
17 048,32 р.
|
|
ССК 125-25-100
|
17 205,76 р.
|
|
ССК 150-16-60
|
16 649,60 р.
|
|
ССК 150-16-100
|
19 081,60 р.
|
|
ССК 150-25-100
|
19 668,48 р.
|
|
ССК 200-16-80
|
34 006,40 р.
|
|
ССК 200-16-100
|
35 804,16 р.
|
|
ССК 200-25-100
|
38 603,52 р.
|
|
ССК 200-16-160
|
37 910,40 р.
|
|
ССК 200-25-160
|
41 045,76 р.
|
|
ССК 250-16-80
|
41 095,68 р.
|
|
ССК 250-16-100
|
44 615,68 р.
|
|
ССК 250-25-100
|
46 097,28 р.
|
|
ССК 250-16-160
|
51 093,76 р.
|
|
ССК 250-25-160
|
52 919,68 р.
|
|
ССК 300-16-80
|
52 239,36 р.
|
|
ССК 300-16-100
|
58 446,72 р.
|
|
ССК 300-16-180
|
59 305,60 р.
|
|
ССК 300-25-180
|
61 946,24 р.
|
|
ССК 350-16-80
|
60 904,96 р.
|
|
ССК 350-16-100
|
65 486,08 р.
|
|
ССК 350-25-180
|
72 090,88 р.
|
|
ССК 400-16-80
|
75 336,32 р.
|
|
ССК 400-16-190
|
87 710,72 р.
|
|
ССК 400-25-190
|
91 415,68 р.
|
|
ССК 500-16-80
|
86 807,68 р.
|
|
ССК 500-16-100
|
98 547,84 р.
|
|
ССК 500-16-200
|
119 474,56 р.
|
|
ССК 500-25-200
|
122 325,76 р.
|
|
ССК 600-25-200
|
141 019,52 р.
|
|
ССК 700-25-210
|
178 211,84 р.
|
|
ССК 800-25-210
|
224 608,00 р.
|
|
ССК 1000-25-220
|
299 626,24 р.
|
Купить Компенсаторы сильфонные стартовые ССК
Позвоните нам или отправьте заявку с сайта. Мы произведем полный расчет стоимости производства и доставки. Сроки производства — от 3-х дней. Доставка по России и СНГ (Казахстан, Белоруссия и пр).
Мы готовы предложить выгодные цены на сильфонные компенсаторы, строгое соблюдение сроков и стандартов.
