Компенсаторы СКУ ППУ - Стальные Системы

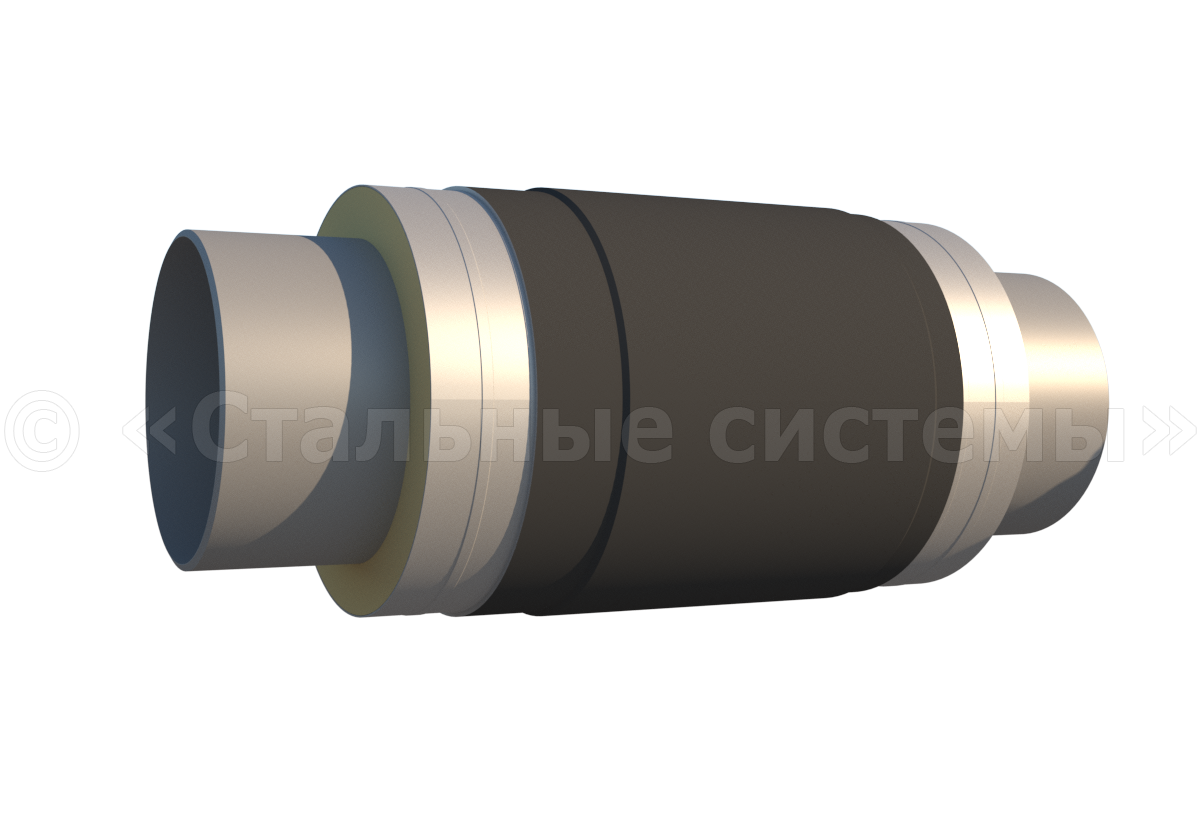

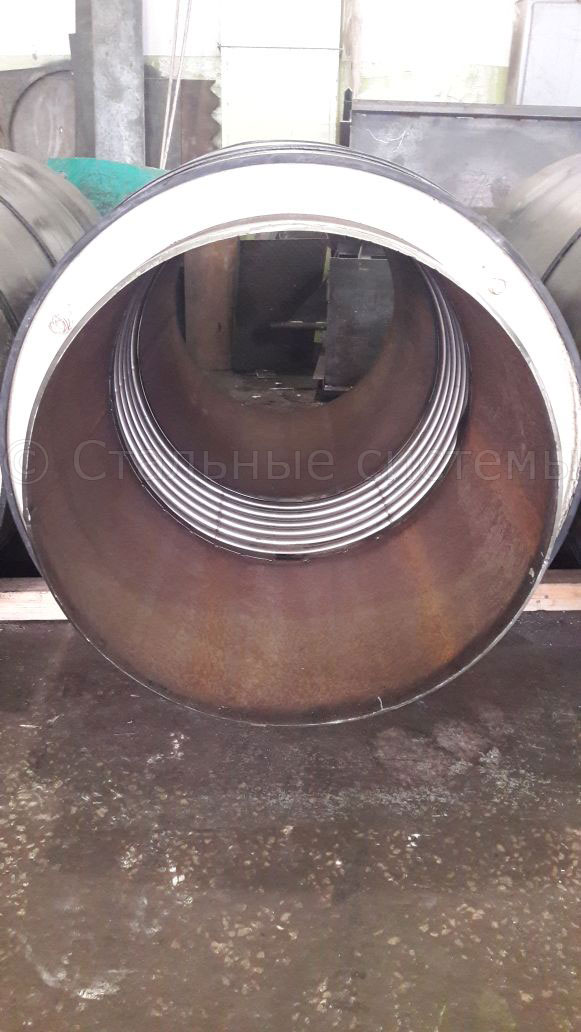

Компенсаторы СКУ.ППУ / ПЭ (ОЦ) предназначены для предотвращения негативных последствий осевых деформаций труб, вызванных колебаниями температуры транспортируемой среды. Как следствие, такая конструкция предотвращает разрушение магистрали, обеспечивая её безопасную эксплуатацию. Данные изделия изготавливаются на базе сильфонов 1СКУ или 2СКУ. Аббревиатура СКУ.ППУ обозначает «сильфонное компенсирующее устройств в пенополиуретане». Также, мы производим компенсаторы СКУ ПЭ (ОЦ) - в оцинковке.

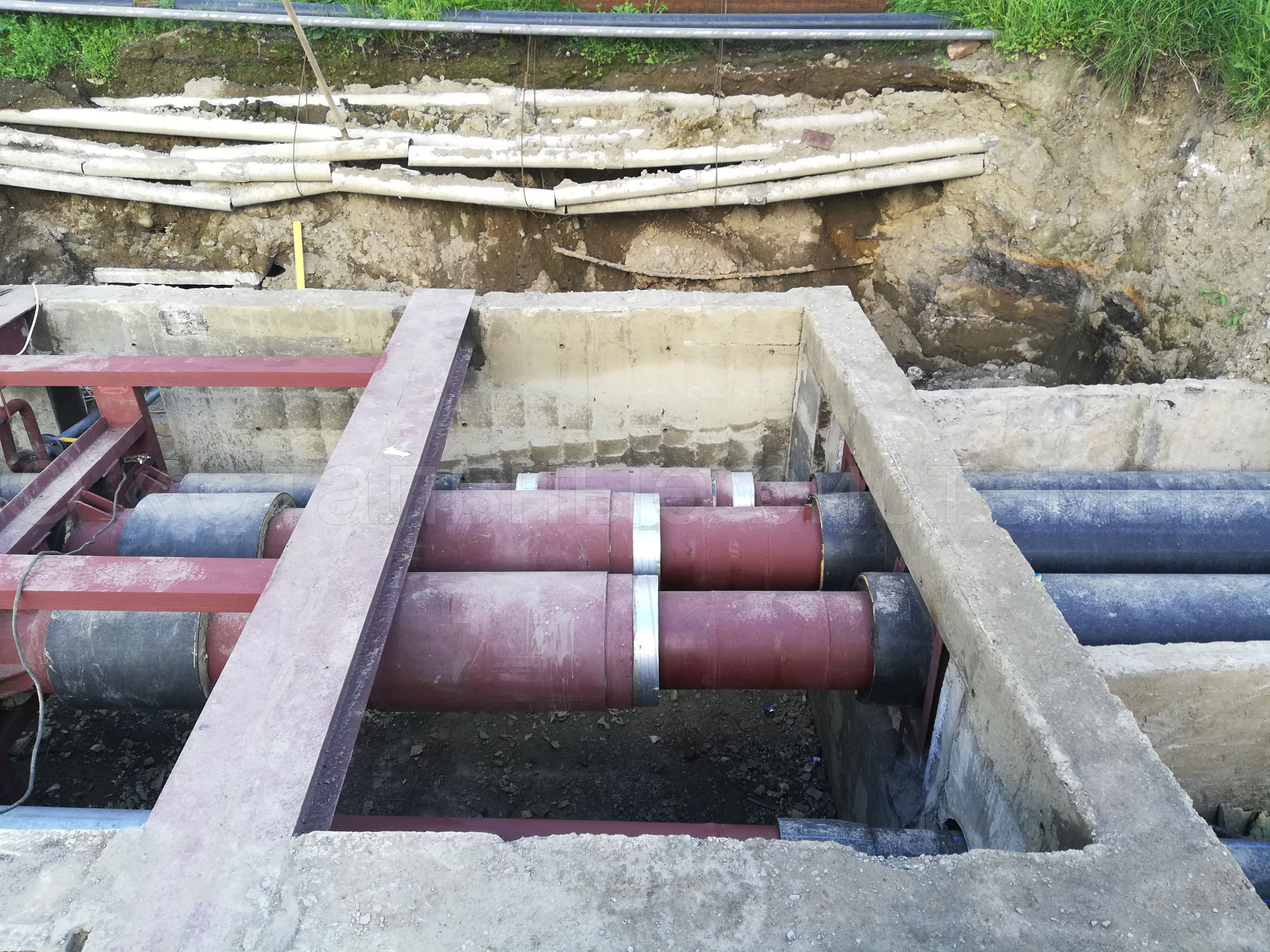

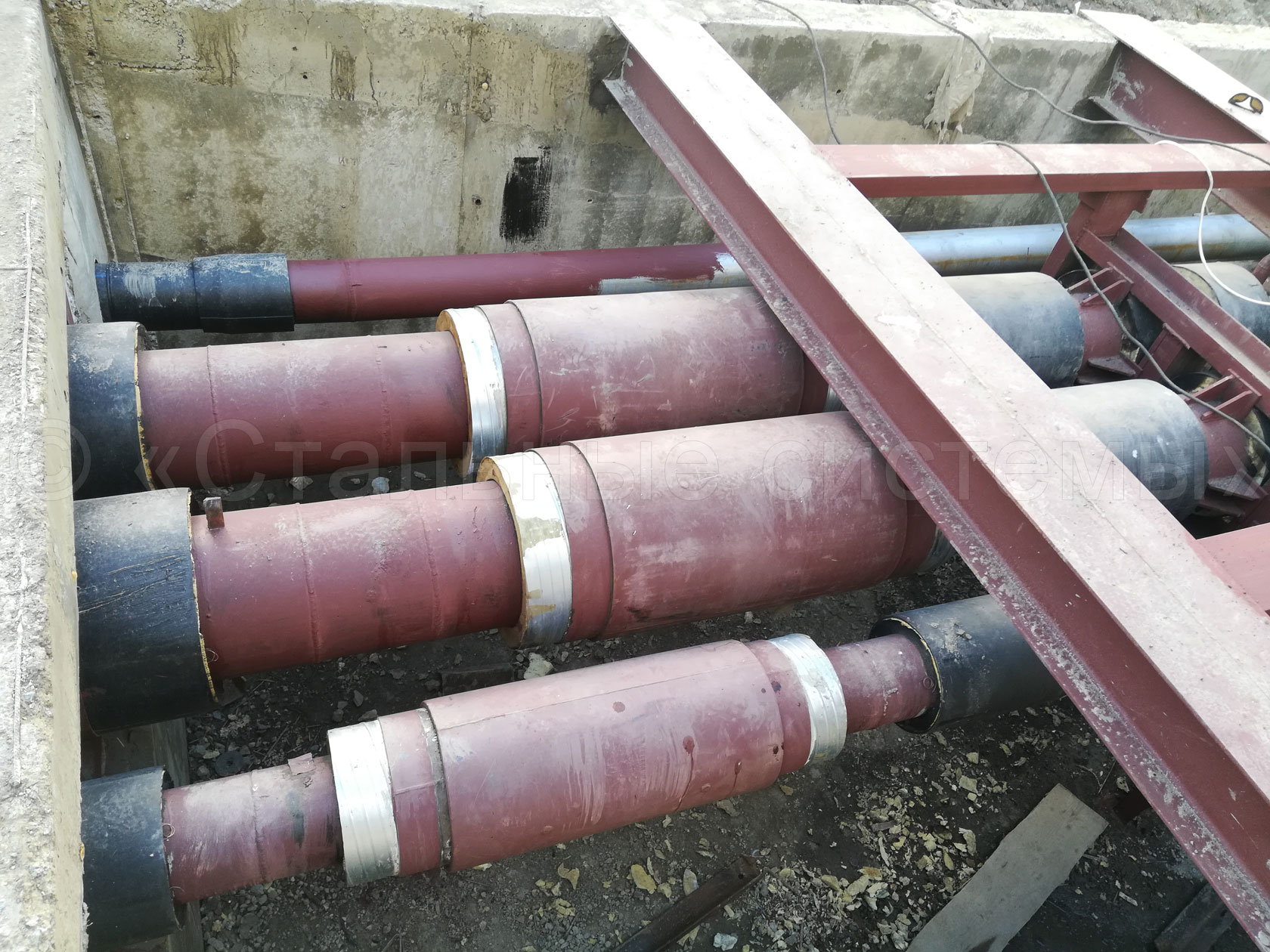

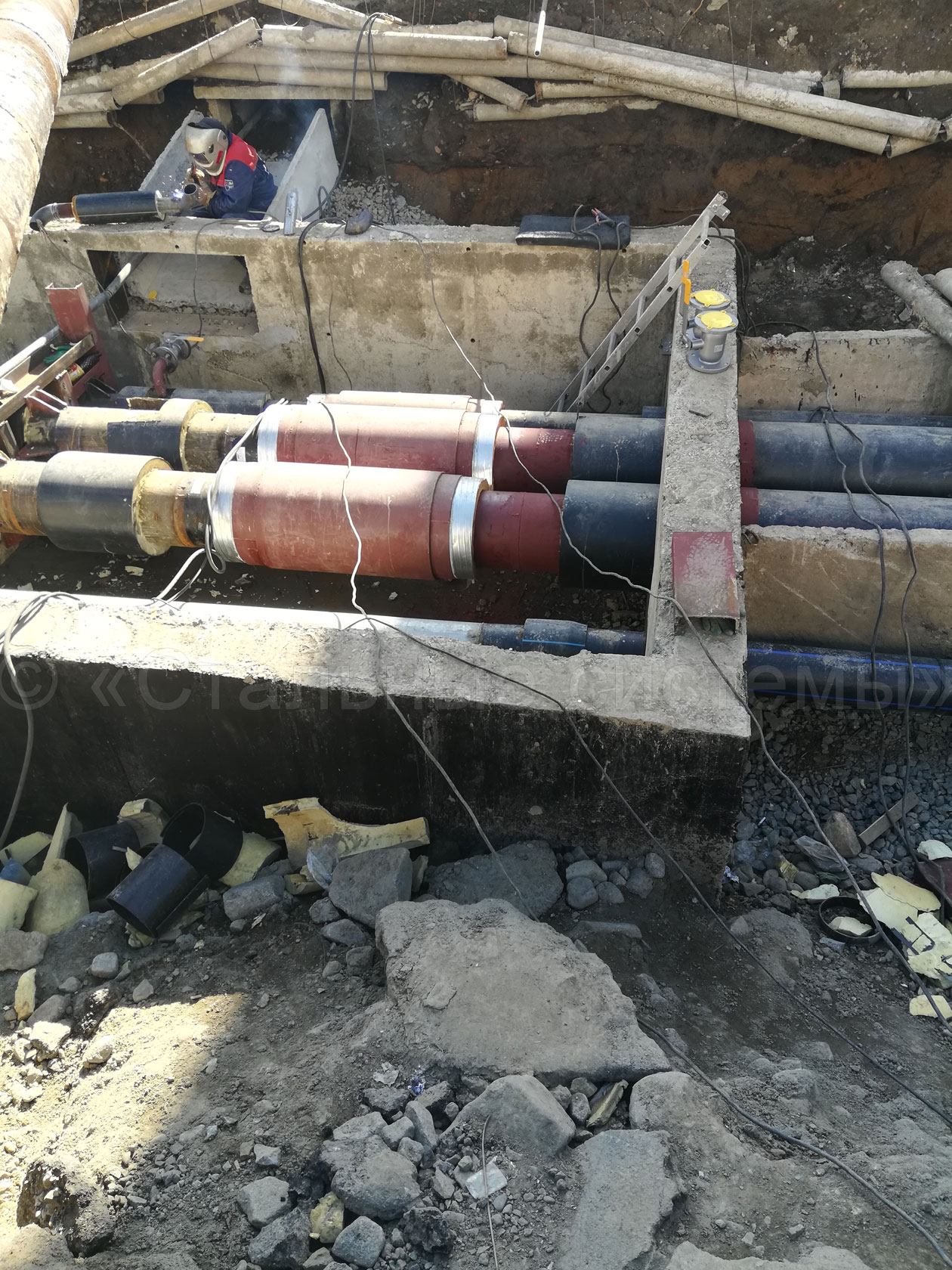

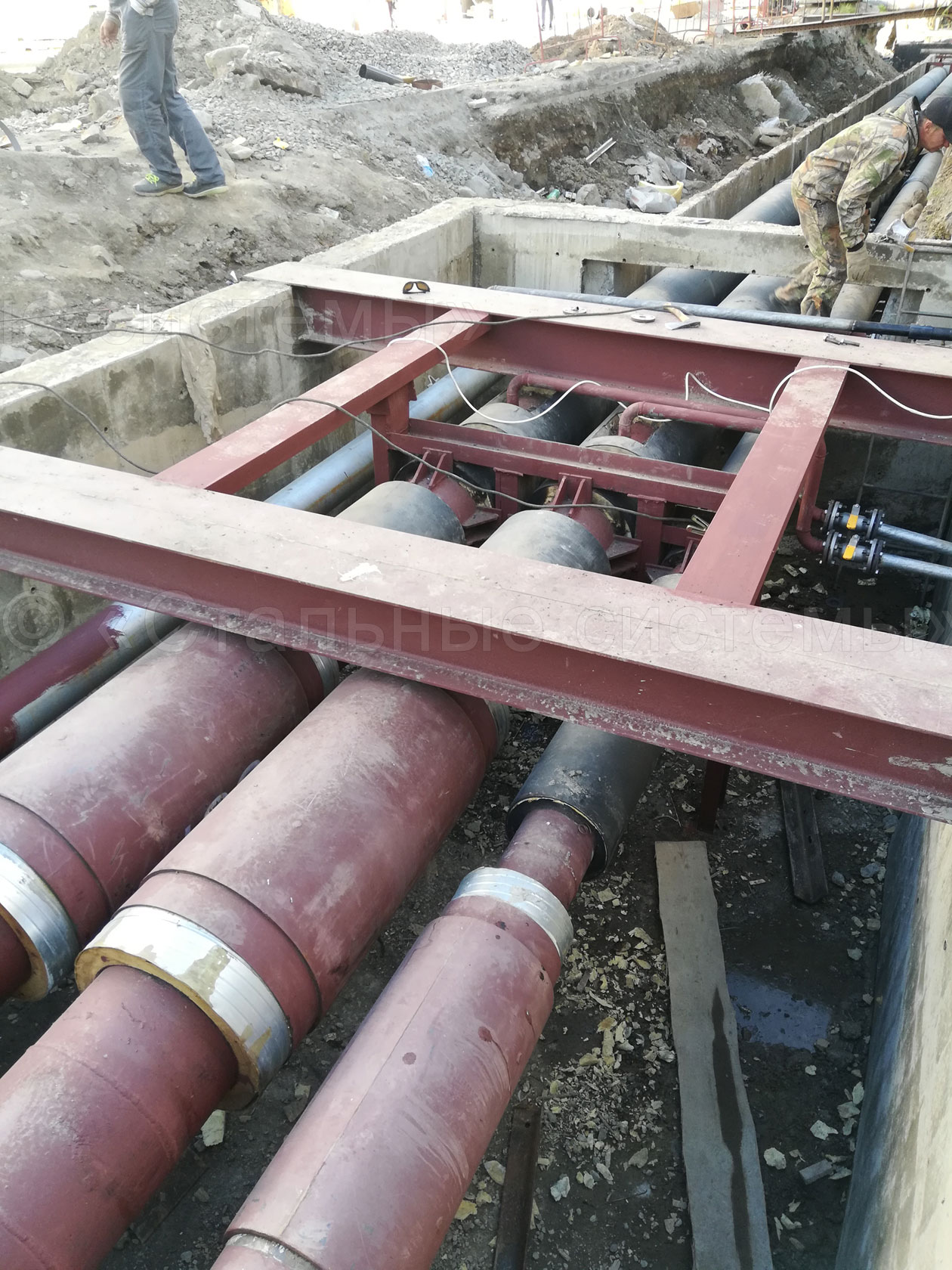

Использование: при наземной, надземной и бесканальной прокладки тепломагистралей в системах отопления и горячего водоснабжения.

Основные характеристики компенсаторов СКУ.ППУ / ПЭ (ОЦ)

Характеристики	Стандарт	Под заказ
DN, мм	32-1000	15-3000
PN, кгс/см2	16-25	Вакуум-150
Осевой ход, мм	50-100	25-500
Рабочая температура, °С	От - 50 до +427	От -250 до +950
Рабочая среда	Пар, вода
Тип изоляции	ППУ/ПЭ, ППУ/ОЦ

Материалы исполнения деталей:

Материал исполнения	Стандарт	Под заказ
Сильфон и внутренний экран	08Х18Н10Т	08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Патрубки	Ст.20, ст. 3сп	09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Защитный кожух	Ст.20, ст. 3сп	09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Система ОДК	Есть	Нет
Защитный кожух и внутренний экран комплектуются только по запросу.

Преимущества компенсаторов СКУ.ППУ:

Высокая степень их герметичности, длительный срок эксплуатации и надёжность.
Срок службы этих изделий при соблюдении условий эксплуатации – 30 лет со дня ввода в строй магистрального трубопровода.
Простота монтажа этих устройств и их устойчивость к воздействию высоких (до 300 градусов С) температур теплоносителя.

Область применения, технические особенности:

Для установки в трубопроводах диаметром от 5 до 100 см при предельно допустимом условном давлении 25 бар и от 12,5 до 100 см – при значении этого показателя, равном 16 бар.
В качестве транспортируемой среды может выступать нагретая до необходимой температуры вода или пар.
В зависимости от диаметра применяемого компенсатора его компенсирующая способность может составлять от 7 до 22 см.

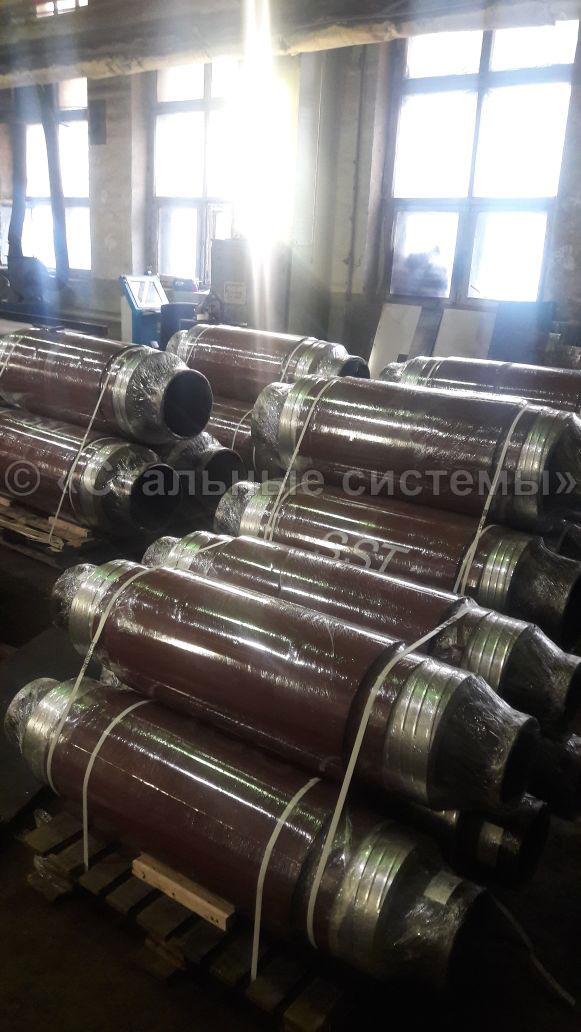

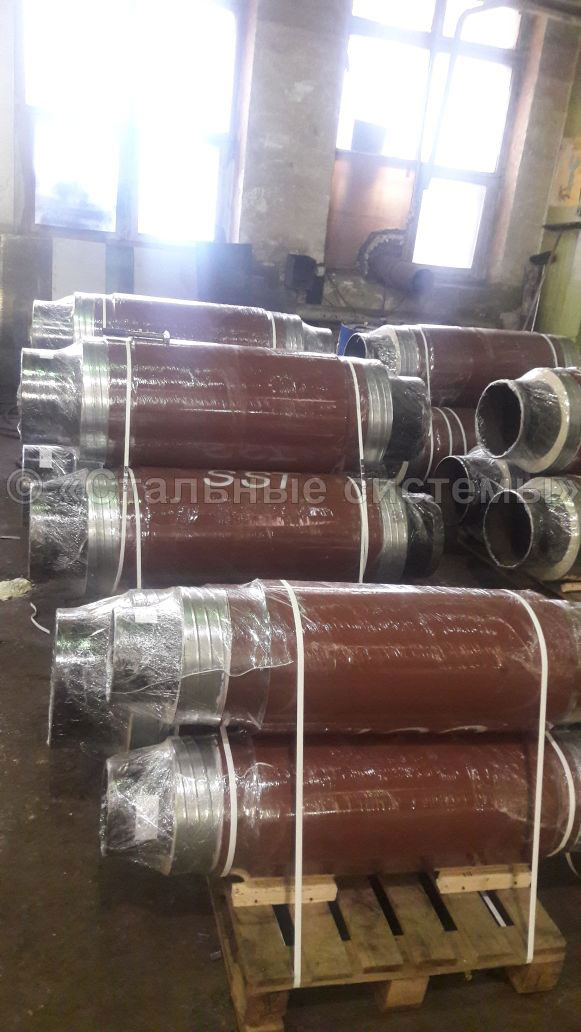

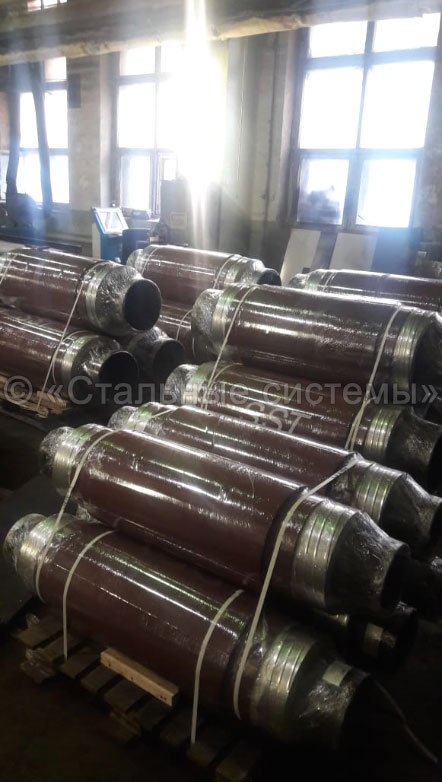

Данные компенсаторы всегда имеются в наличии в нашей компании. Их стоимость доступна для большинства покупателей. На все сильфонные компенсаторы имеются сертификаты соответствия. Все производимые компенсаторы проходят многоступенчатый контроль качества, поэтому в закупаемых у нас партиях брак практически исключён.

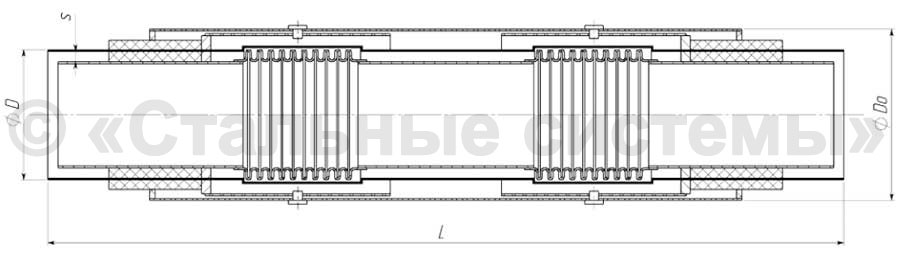

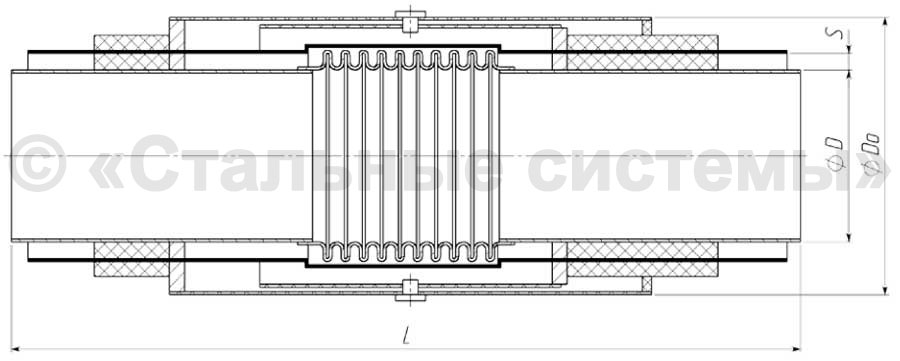

Стандартные типоразмеры компенсаторов СКУ ППУ / ПЭ (ОЦ)

Обозначение	PN, кгс/см2	DN, мм	DxS, мм	L, мм	Осевая жесткость, кгс/см	Осевой ход, мм
СКУ.ППУ/ПЭ(ОЦ) SST 32-16-50	16	32	42х3,5	840	280	50
СКУ.ППУ/ПЭ(ОЦ) SST 40-16-50	16	40	48х3	880	280	50
СКУ.ППУ/ПЭ(ОЦ) SST 50-16-60	16	50	57х4	920	300	60
СКУ.ППУ/ПЭ(ОЦ) SST 50-25-60	25	50	57х4	940	330	60
СКУ.ППУ/ПЭ(ОЦ) SST 65-16-70	16	65	76х4	950	322	70
СКУ.ППУ/ПЭ(ОЦ) SST 65-25-70	25	65	76х4	980	322	70
СКУ.ППУ/ПЭ(ОЦ) SST 80-16-70	16	80	89х4	970	296	70
СКУ.ППУ/ПЭ(ОЦ) SST 80-25-70	25	80	89х4	990	301	70
СКУ.ППУ/ПЭ(ОЦ) SST 100-16-100	16	100	108х4	1105	270	100
СКУ.ППУ/ПЭ(ОЦ) SST 100-25-100	25	100	108х4	1120	263	100
СКУ.ППУ/ПЭ(ОЦ) SST 125-16-100	16	125	133х4,5	1040	244	100
СКУ.ППУ/ПЭ(ОЦ) SST 125-25-100	25	125	133х4,5	1055	366	100
СКУ.ППУ/ПЭ(ОЦ) SST 150-16-100	16	150	159х4,5	1110	326	100
СКУ.ППУ/ПЭ(ОЦ) SST 150-25-100	25	150	159х4,5	1125	326	100
СКУ.ППУ/ПЭ(ОЦ) SST 200-16-160	16	200	219х6	1130	291	160
СКУ.ППУ/ПЭ(ОЦ) SST 200-25-160	25	200	219х6	1140	387	160
СКУ.ППУ/ПЭ(ОЦ) SST 250-16-180	16	250	273х7	1280	350	180
СКУ.ППУ/ПЭ(ОЦ) SST 250-25-180	25	250	273х7	1300	350	180
СКУ.ППУ/ПЭ(ОЦ) SST 300-16-180	16	300	325х7	1330	321	180
СКУ.ППУ/ПЭ(ОЦ) SST 300-25-180	25	300	325х7	1350	401	180
СКУ.ППУ/ПЭ(ОЦ) SST 350-16-180	16	350	377х7	1403	400	180
СКУ.ППУ/ПЭ(ОЦ) SST 350-25-180	25	350	377х7	1445	560	180
СКУ.ППУ/ПЭ(ОЦ) SST 400-16-200	16	400	426х8	1390	579	200
СКУ.ППУ/ПЭ(ОЦ) SST 400-25-200	25	400	426х8	1400	725	200
СКУ.ППУ/ПЭ(ОЦ) SST 500-16-200	16	500	530х8	1480	608	200
СКУ.ППУ/ПЭ(ОЦ) SST 500-25-200	25	500	530х8	1450	743	200
