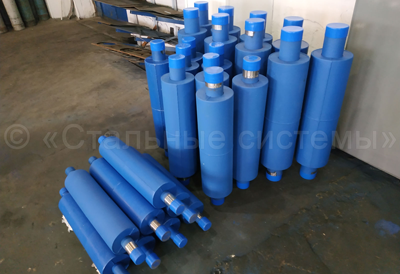

Компенсаторы ОПКР осевые с патрубками под приварку с усиленным наружным кожухом являются осевыми сильфонными компенсаторными устройствами, их конструкция оборудована патрубками для приварки в систему трубопровода и усиленной защитой в виде двойного телескопического кожуха. Используются компенсаторы ОПКР в системах трубопровода для снижения негативного воздействия продольного изменения размера труб, возникающего вследствие температурного расширения материала.
Приложение Е.7 — Сильфонные компенсаторы типа ОПКР
Сильфонные компенсаторы осевые типа ОПКР по техническим условиям ИЯНШ.300260.029ТУ — это осевые сильфонные компенсаторы с патрубками под приварку и усиленным двойным (телескопическим) наружным защитным кожухом. Конструкцией предусмотрено ограничение от сверхдопустимых сжатия и растяжения компенсатора.
Компенсаторы типа ОПКР предназначены для установки в теплопроводы тепловых сетей и паропроводы при наземной прокладке, внутри помещений, а также при подземной прокладке в тоннелях, проходных и непроходных каналах, тепловая изоляция которых наносится после монтажа различными теплоизоляционными материалами: матами из минеральной и базальтовой ваты, скорлупами ППУ с невоспламеняемым гидрозащитным покрытием, теплоизоляцией K-FLEX, пенобетоном СОВБИ и пр.
Рекомендуются для замены сальниковых компенсаторов при установке в существующие тепловые камеры.
Приложение Е.8 — Сильфонные компенсаторы типа 2ОПКР
Сильфонные компенсаторы осевые типа 2ОПКР по техническим условиям ИЯНШ.300260.029ТУ — это двухсильфонные компенсаторы типа ОПКР.
Предназначены для установки в теплопроводы тепловых сетей и паропроводы при наземной прокладке, внутри помещений, а также при подземной прокладке в тоннелях, проходных и непроходных каналах, тепловая изоляция которых наносится после монтажа различными теплоизоляционными материалами: матами из минеральной и базальтовой ваты, скорлупами ППУ с невоспламеняе- мым гидрозащитным покрытием, теплоизоляцией K-FLEX, пенобетоном СОВБИ и пр.
Рекомендуются для замены сальниковых компенсаторов при установке в существующие тепловые камеры
Приложение Е.7 – Сильфонные компенсаторы типа ОПКР
| Условное обозначение | Размеры, мм | Жесткость осевая Cλ, кН/м (кгс/см) |
Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | s | D1 | L | l1 | l2 | ||||||
| ОПКР-16-100-120 | 100 | 120 | 108 | 4 | 219 | 619 | 100 | 150 | 286 (286) | 25 | |
| ОПКР-16-125-130 | 125 | 130 | 133 | 4 | 245 | 625 | 100 | 150 | 340 (340) | 31 | |
| ОПКР-16-150-150 | 150 | 150 | 159 | 5 | 273 | 638 | 100 | 150 | 464 (464) | 37 | |
| ОПКР-16-200-160 | 200 | 160 | 219 | 6 | 340 | 744 | 100 | 150 | 366 (366) | 57 | |
| ОПКР-16-250-180 | 250 | 180 | 273 | 8 | 400 | 775 | 100 | 150 | 388 (388) | 67 | |
| ОПКР-16-300-190 | 300 | 190 | 325 | 8 | 455 | 790 | 100 | 150 | 423 (423) | 117 | |
| ОПКР-16-350-190 | 350 | 190 | 377 | 8 | 510 | 799 | 100 | 150 | 384 (384) | 139 | |
| ОПКР-16-400-200 | 1,6 | 400 | 200 | 426 | 9 | 575 | 836 | 100 | 150 | 550 (550) | 175 |
| ОПКР-16-500-210 | -16 | 500 | 210 | 530 | 8 | 686 | 827 | 100 | 150 | 608 (608) | 232 |
| ОПКР-16-600-220 | 600 | 220 | 630 | 8 | 820 | 890 | 100 | 150 | 621 (621) | 340 | |
| ОПКР-16-700-220 | 700 | 220 | 720 | 8 | 920 | 1003 | 100 | 150 | 698 (698) | 488 | |
| ОПКР-16-800-240 | 800 | 240 | 820 | 9 | 1020 | 1046 | 100 | 150 | 637 (637) | 562 | |
| ОПКР-16-900-260 | 900 | 260 | 920 | 10 | 1120 | 1039 | 100 | 150 | 706 (706) | 727 | |
| ОПКР-16-1000-260 | 1000 | 260 | 1020 | 10 | 1320 | 1071 | 100 | 150 | 872 (872) | 901 | |
| ОПКР-16-1200-260 | 1200 | 260 | 1220 | 14 | 1420 | 1071 | 100 | 150 | 1044 (1044) | 1125 | |
| ОПКР-16-1400-260 | 1400 | 260 | 1420 | 14 | 1620 | 1077 | 100 | 150 | 1295 (1295) | 1334 | |
| ОПКР-25-50-80 | 50 | 80 | 57 | 4 | 159 | 536 | 100 | 120 | 692 (692) | 15 | |
| ОПКР-25-65-80 | 65 | 80 | 76 | 4 | 178 | 542 | 100 | 120 | 480 (480) | 19 | |
| ОПКР-25-80-90 | 80 | 90 | 89 | 4 | 194 | 561 | 100 | 120 | 436 (436) | 22 | |
| ОПКР-25-100-120 | 100 | 120 | 108 | 4 | 219 | 620 | 100 | 150 | 558 (558) | 27 | |
| ОПКР-25-125-130 | 125 | 130 | 133 | 4 | 245 | 625 | 100 | 150 | 801 (801) | 34 | |
| ОПКР-25-150-150 | 150 | 150 | 159 | 5 | 273 | 638 | 100 | 150 | 885 (885) | 40 | |
Приложение Е.8 – Сильфонные компенсаторы типа 2ОПКР
| Условное обозначение | Размеры, мм | Жесткость осевая Cλ, кН/м (кгс/см) |
Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | s | D1 | L | l1 | ||||||
| 2ОПКР-16-100-240 | 100 | 240 | 108 | 4 | 219 | 1030 | 150 | 143 (143) | 47 | |
| 2ОПКР-16-125-260 | 125 | 260 | 133 | 4 | 245 | 1042 | 150 | 170 (170) | 65 | |
| 2ОПКР-16-150-300 | 150 | 300 | 159 | 5 | 273 | 1068 | 150 | 232 (232) | 68 | |
| 2ОПКР-16-200-320 | 200 | 320 | 219 | 6 | 340 | 1276 | 150 | 183 (183) | 143 | |
| 2ОПКР-16-250-360 | 250 | 360 | 273 | 8 | 400 | 1338 | 150 | 194 (194) | 181 | |
| 2ОПКР-16-300-380 | 300 | 380 | 325 | 8 | 455 | 1368 | 150 | 212 (212) | 222 | |
| 2ОПКР-16-350-380 | 350 | 380 | 377 | 8 | 510 | 1386 | 150 | 192 (192) | 285 | |
| 2ОПКР-16-400-400 | 1,6 | 400 | 400 | 426 | 9 | 575 | 1460 | 150 | 275 (275) | 335 |
| 2ОПКР-16-500-420 | -16 | 500 | 420 | 530 | 8 | 686 | 1442 | 150 | 304 (304) | 432 |
| 2ОПКР-16-600-440 | 600 | 440 | 630 | 8 | 820 | 1568 | 150 | 311 (311) | 750 | |
| 2ОПКР-16-700-440 | 700 | 440 | 720 | 8 | 920 | 1794 | 150 | 349 (349) | 927 | |
| 2ОПКР-16-800-480 | 800 | 480 | 820 | 9 | 1020 | 1880 | 150 | 319 (319) | 1200 | |
| 2ОПКР-16-900-520 | 900 | 520 | 920 | 10 | 1120 | 1862 | 150 | 353 (353) | 1500 | |
| 2ОПКР-16-1000-520 | 1000 | 520 | 1020 | 10 | 1320 | 1926 | 150 | 436 (436) | 1975 | |
| 2ОПКР-16-1200-520 | 1200 | 520 | 1220 | 14 | 1420 | 1926 | 150 | 522 (522) | 2300 | |
| 2ОПКР-16-1400-520 | 1400 | 520 | 1420 | 14 | 1620 | 1938 | 150 | 648 (648) | 2700 | |
| 2ОПКР-25-50-160 | 50 | 160 | 57 | 4 | 159 | 864 | 120 | 346 (346) | 32 | |
| 2ОПКР-25-65-160 | 65 | 160 | 76 | 4 | 178 | 876 | 120 | 240 (240) | 39 | |
| 2ОПКР-25-80-180 | 80 | 180 | 89 | 4 | 194 | 914 | 120 | 218 (218) | 44 | |
| 2ОПКР-25-100-240 | 100 | 240 | 108 | 4 | 219 | 1032 | 150 | 279 (279) | 48 | |
| 2ОПКР-25-125-260 | 125 | 260 | 133 | 4 | 245 | 1042 | 150 | 402 (402) | 71 | |
| 2ОПКР-25-150-300 | 150 | 300 | 159 | 5 | 273 | 1068 | 150 | 443 (443) | 73 | |
Приложение Е.7 – Сильфонные компенсаторы типа ОПКР
Приложение Е.8 – Сильфонные компенсаторы типа 2ОПКР

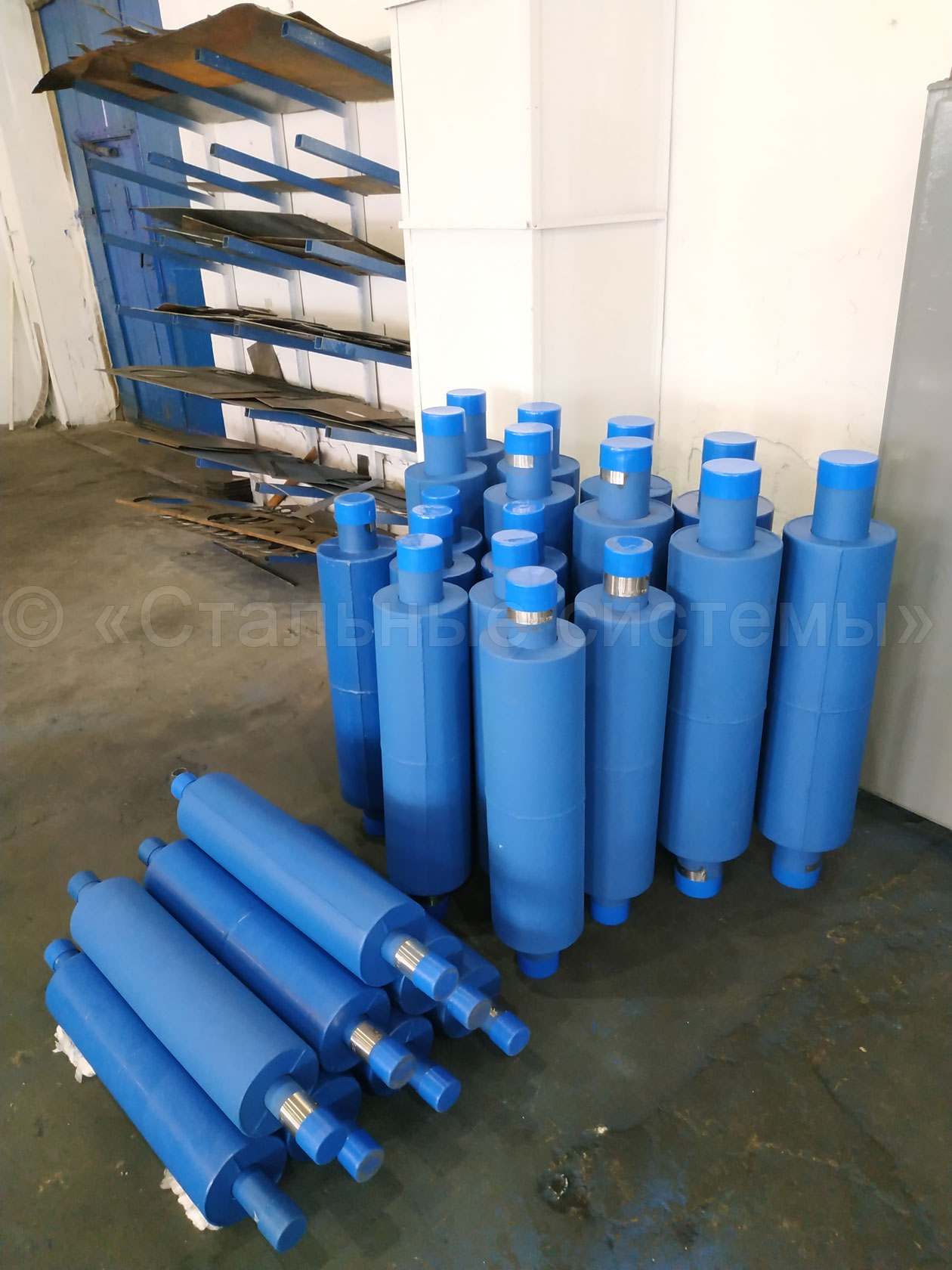

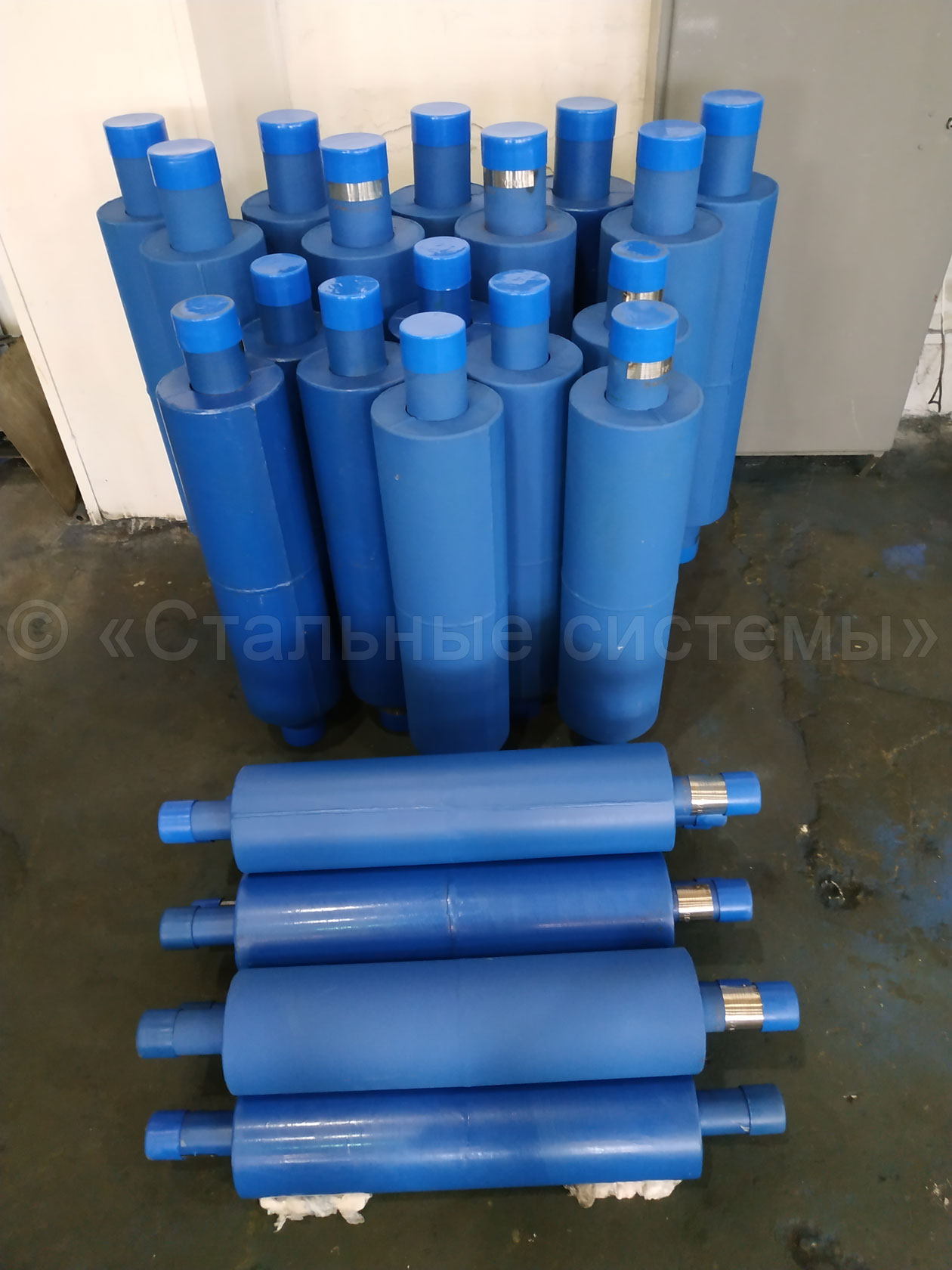

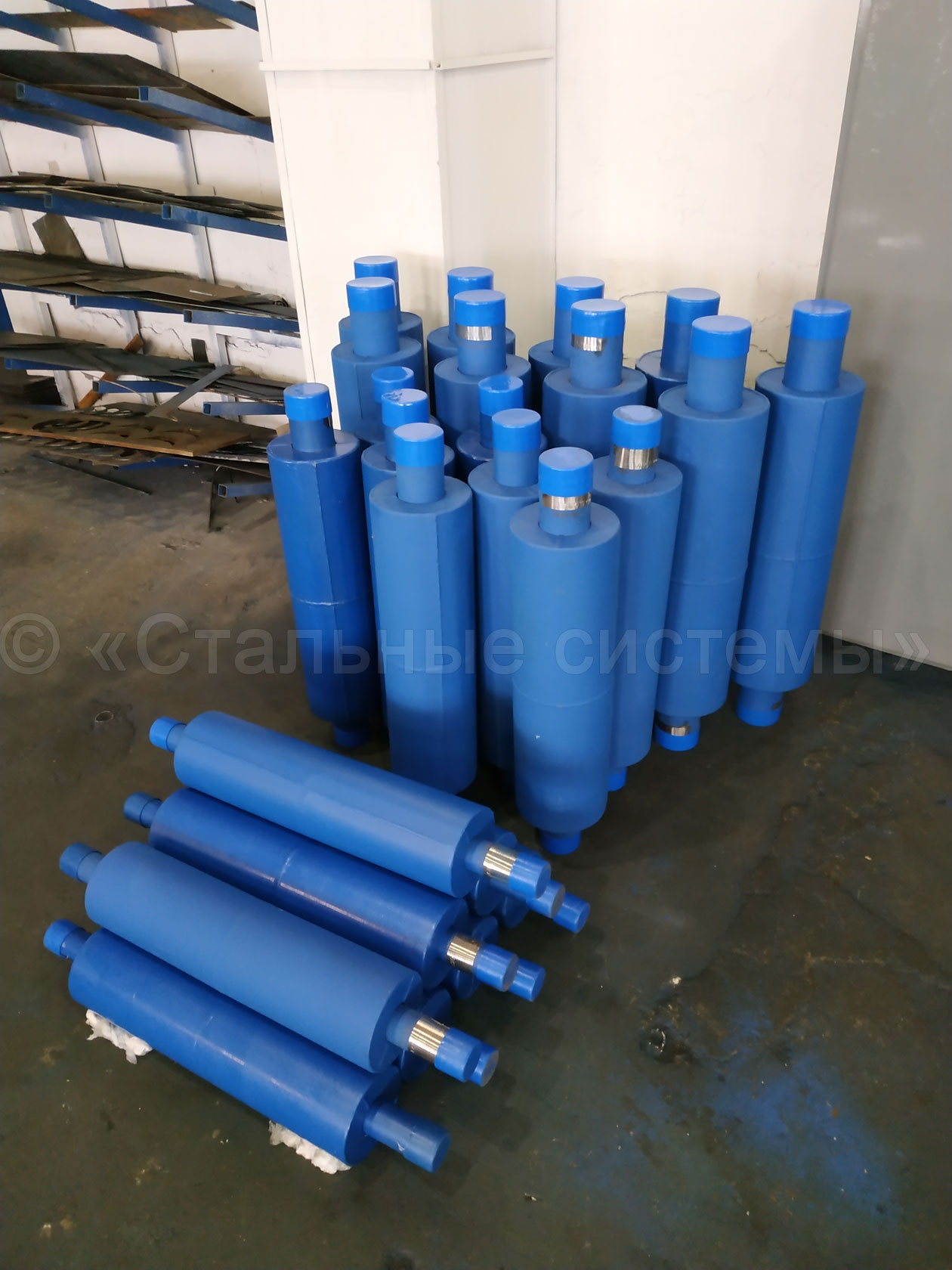

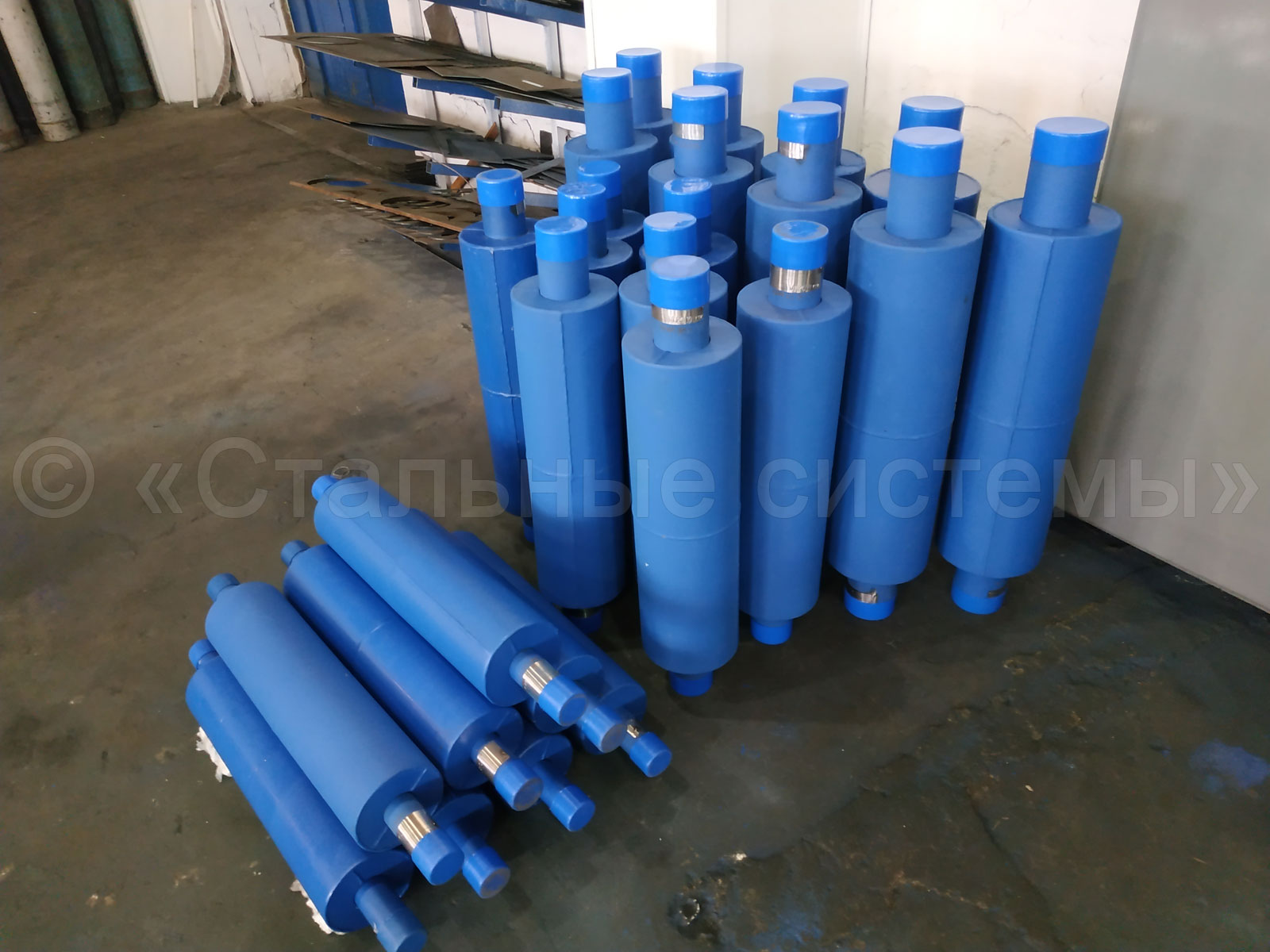

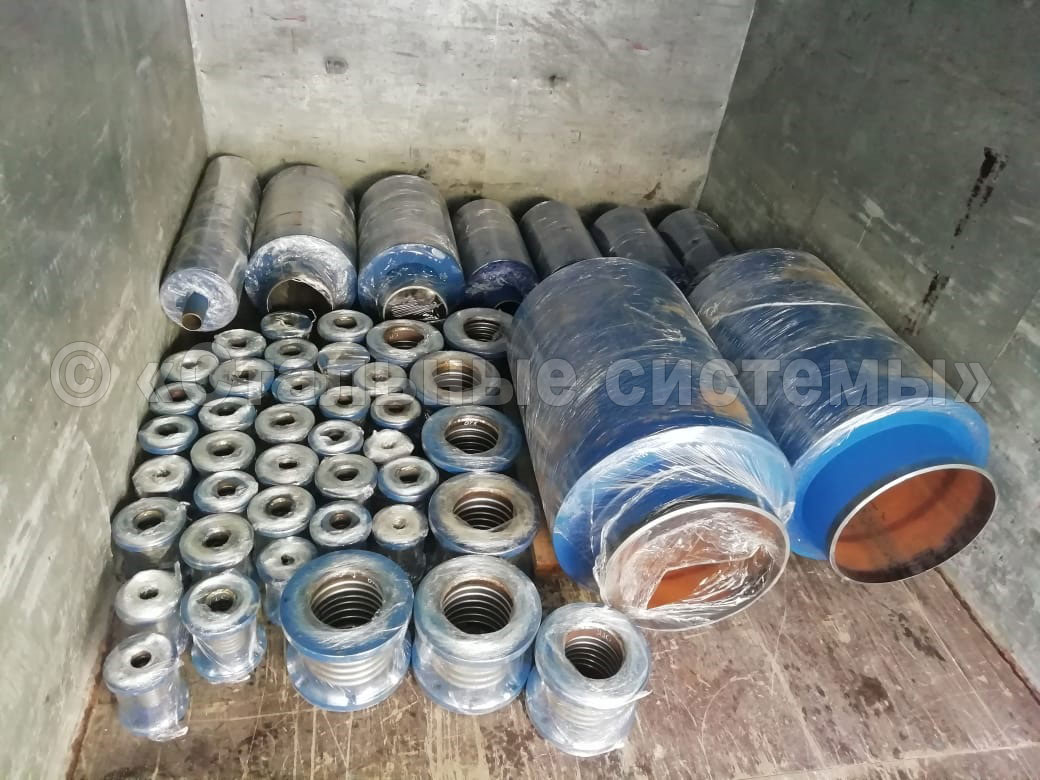

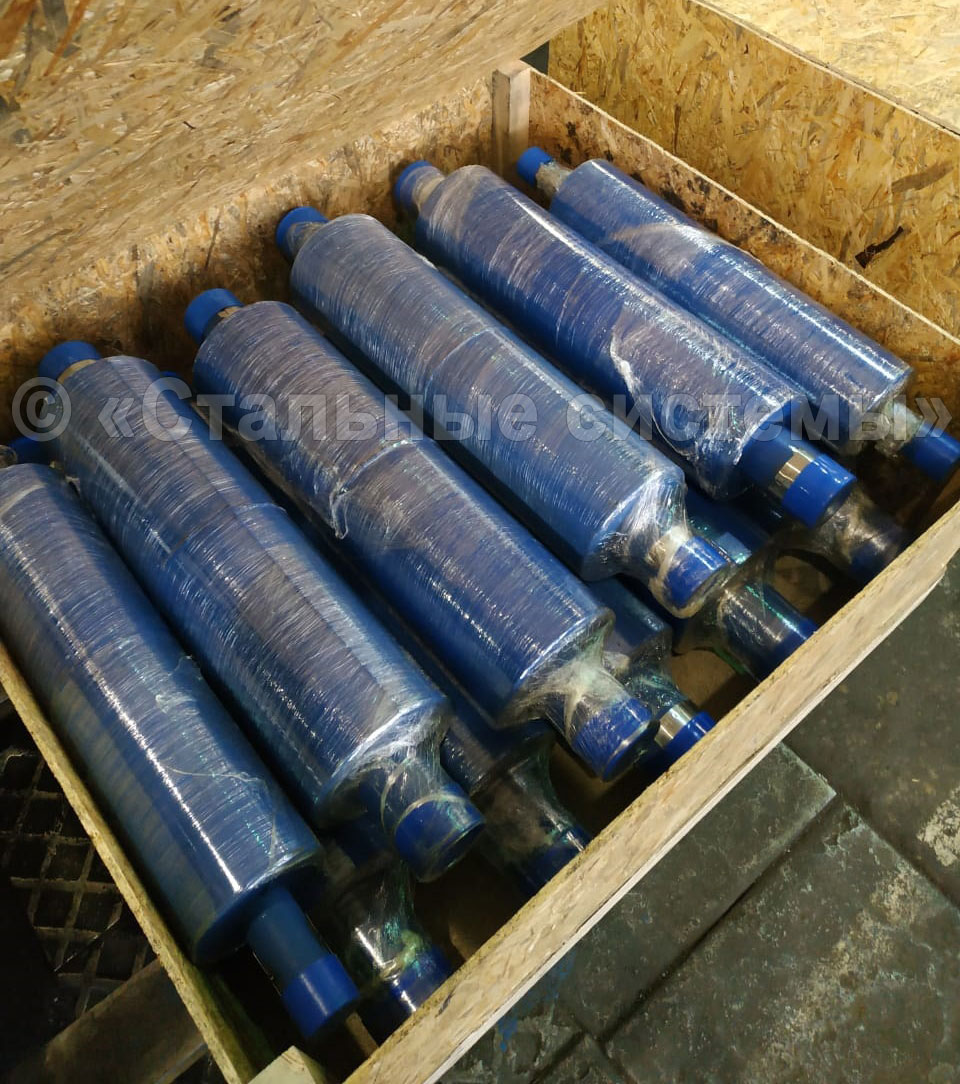

Фотографии продукции, готовой к отгрузке
