Сильфонные компенсаторы СКУ.М оснащены жёстким кожухом, защищающим от статических и динамических механических воздействий, а также от действия крутящих моментов. Кроме того, он препятствует попаданию на гофрированную поверхность грязи, пыли, влаги.
Данные изделия используются в подземных и надземных тепловых магистралях с давлением до 25 бар для снижения их температурного расширения. Они легко монтируются и могут быть установлены практически в любых трубопроводах систем отопления и ГВС в тоннелях, в каналах, на тепловых камерах. Теплоносителем может служить вода, другие не агрессивные жидкости или пара.
В качестве гидро- и теплоизоляционного материала чаще всего применяются минеральная вата или скорлупы из пенополиуретана.
Основные характеристики компенсаторов СКУ.М
| Характеристики | Стандарт | Под заказ |
|---|---|---|
| DN, мм | 32-1000 | 15-3000 |
| PN, кгс/см2 | 16-25 | Вакуум-150 |
| Осевой ход, мм | 50-100 | 25-500 |
| Рабочая температура, °С | От - 50 до +427 | От -250 до +950 |
| Рабочая среда | Пар, вода | |
| Тип изоляции | Минераловатная, ППУ/ПЭ | |
Материалы исполнения деталей:
| Материал исполнения | Стандарт | Под заказ |
|---|---|---|
| Сильфон и внутренний экран | 08Х18Н10Т | 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Патрубки | Ст.20, ст. 3сп | 09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух | Ст.20, ст. 3сп | 09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух и внутренний экран комплектуются только по запросу. | ||
Конструктивные особенности компенсаторов СКУ.М
- Наличие двух обечаек с зазором, который позволяет устранить незначительное нарушение соосности, периодически возникающее при монтаже. Опоры компенсаторов эффективно устраняют негативное действие изгибающих моментов, присутствующих при прохождении транспортируемой среды по трубам или при движении верхних слоёв грунта;
- Наличие двух ограничителей хода, препятствующих сильной растяжки сильфонов;
- По согласованию с заказчиком на сильфон наносятся специальный антикоррозийный слой и/или дополнительное теплоизоляционное покрытие, обеспечивающие защиту от неблагоприятных внешних воздействий.
Основные преимущества компенсаторов СКУ.М
- Длительный срок эксплуатации, износоустойчивость;
- Высокая степень надёжности данных изделий;
- Продуманная конструкция, обеспечивающая эффективную защиту от пыли и грязи;
- Отсутствие необходимости частого технического обслуживания;
- Простота проведения монтажных работ;
- Устойчивость к воздействию экстремально высоких температур (компенсаторы СКУ.М могут эффективно функционировать при температуре до 455 градусов С) и значительным температурным перепадам в короткие промежутки времени.
Кроме того, ценным эксплуатационным свойством этого типа компенсаторов является возможность их монтажа на любом участке тепловой магистрали вне зависимости от расстояния до ближайших опор, на которых расположен трубопровод.
В нашей компании данные устройства всегда имеются в наличии. Заказать их можно, позвонив нам по телефону, или при помощи формы онлайн-заявки на сайте.
Стандартные типоразмеры компенсаторов СКУ.М и 2СКУ.М
Компенсаторы СКУ.М:
|
Обозначение |
PN, кгс/см2 |
DN, мм |
DxS, мм |
L, мм |
Осевая жесткость, кгс/см |
Осевой ход, мм |
|---|---|---|---|---|---|---|
|
16 |
32 |
42x3,5 |
480 |
280 |
50 |
|
|
16 |
40 |
48x3 |
440 |
290 |
50 |
|
|
16 |
50 |
57x4 |
500 |
300 |
60 |
|
|
25 |
50 |
57x4 |
560 |
330 |
60 |
|
|
16 |
65 |
76x4 |
560 |
322 |
70 |
|
|
25 |
65 |
76x4 |
570 |
322 |
70 |
|
|
16 |
80 |
89x4 |
600 |
296 |
70 |
|
|
25 |
80 |
89x4 |
600 |
301 |
70 |
|
|
16 |
100 |
108x4 |
650 |
270 |
100 |
|
|
25 |
100 |
108x4 |
640 |
263 |
100 |
|
|
16 |
125 |
133x4,5 |
640 |
244 |
100 |
|
|
25 |
125 |
133x4,5 |
660 |
366 |
100 |
|
|
16 |
150 |
159x4,5 |
670 |
326 |
100 |
|
|
25 |
150 |
159x4,5 |
670 |
326 |
100 |
|
|
16 |
200 |
219x6 |
700 |
291 |
160 |
|
|
25 |
200 |
219x6 |
710 |
387 |
160 |
|
|
16 |
250 |
273x7 |
770 |
350 |
180 |
|
|
25 |
250 |
273x7 |
750 |
350 |
180 |
|
|
16 |
300 |
325x7 |
800 |
321 |
180 |
|
|
25 |
300 |
325x7 |
820 |
401 |
180 |
|
|
16 |
350 |
377x7 |
860 |
400 |
180 |
|
|
25 |
350 |
377x7 |
870 |
560 |
180 |
|
|
16 |
400 |
426x8 |
880 |
579 |
200 |
|
|
25 |
400 |
426x8 |
900 |
725 |
200 |
|
|
16 |
500 |
530x8 |
910 |
608 |
200 |
|
|
25 |
500 |
530x8 |
890 |
743 |
200 |
Диаметр DN 600-3000 по запросу, также как и давление PN от 25 кгс/см2. Возможно полное изменение всех технических характеристик по требованиям в проекте «Заказчика».
Компенсаторы 2СКУ.М:
|
Обозначение |
PN, кгс/см2 |
DN, мм |
DxS, мм |
L, мм |
Осевая жесткость, кгс/см |
Осевой ход, мм |
|---|---|---|---|---|---|---|
|
16 |
32 |
42x3,5 |
620 |
280 |
100 |
|
|
16 |
40 |
48x3 |
640 |
290 |
100 |
|
|
16 |
50 |
57x4 |
650 |
300 |
120 |
|
|
25 |
50 |
57x4 |
655 |
330 |
120 |
|
|
16 |
65 |
76x4 |
670 |
322 |
140 |
|
|
25 |
65 |
76x4 |
675 |
322 |
140 |
|
|
16 |
80 |
89x4 |
680 |
296 |
140 |
|
|
25 |
80 |
89x4 |
692 |
301 |
140 |
|
|
16 |
100 |
108x4 |
740 |
270 |
200 |
|
|
25 |
100 |
108x4 |
780 |
263 |
200 |
|
|
16 |
125 |
133x4,5 |
810 |
244 |
200 |
|
|
25 |
125 |
133x4,5 |
830 |
366 |
200 |
|
|
16 |
150 |
159x4,5 |
880 |
326 |
200 |
|
|
25 |
150 |
159x4,5 |
850 |
326 |
200 |
|
|
16 |
200 |
219x6 |
913 |
291 |
320 |
|
|
25 |
200 |
219x6 |
926 |
387 |
320 |
|
|
16 |
250 |
273x7 |
971 |
350 |
360 |
|
|
25 |
250 |
273x7 |
972 |
350 |
360 |
|
|
16 |
300 |
325x7 |
1020 |
321 |
360 |
|
|
25 |
300 |
325x7 |
1024 |
401 |
360 |
|
|
16 |
350 |
377x7 |
1112 |
400 |
360 |
|
|
25 |
350 |
377x7 |
1121 |
560 |
360 |
|
|
16 |
400 |
426x8 |
1159 |
579 |
400 |
|
|
25 |
400 |
426x8 |
1230 |
725 |
400 |
|
|
16 |
500 |
530x8 |
1318 |
608 |
400 |
|
|
25 |
500 |
530x8 |
1324 |
743 |
400 |
Диаметр DN 600-3000 по запросу, также как и давление PN от 25 кгс/см2. Возможно полное изменение всех технических характеристик по требованиям в проекте «Заказчика».
Рабочие чертежи компенсаторов СКУ.М и 2СКУ.М

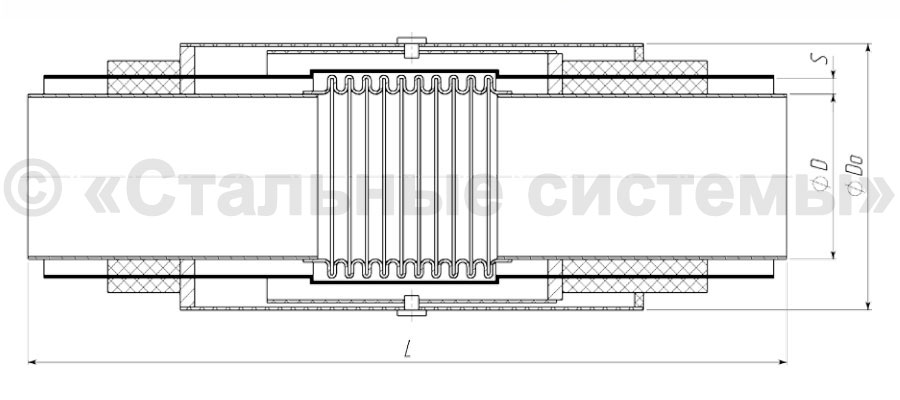

Компенсатор сильфонный СКУ.М:

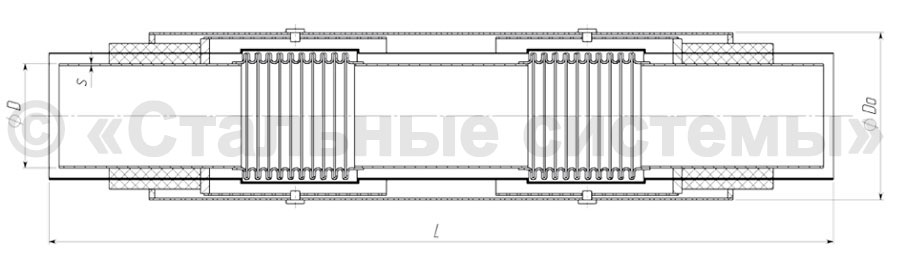

Компенсатор сильфонный 2СКУ.М:
Фотографии продукции, готовой к отгрузке
