Компания «Стальные решения» готова обеспечить необходимым количеством любых элементов для трубопровода. Предоставить более детальную информацию по подбору, количеству и виду тройников ППУ, а также оформить ваш заказ смогут опытные менеджеры.

Мы изготавливаем:

Тройники ППУ имеют внешний вид обычных труб из стали, но с тремя отверстиями. Основное предназначение деталей – создание ответвлений трубопровода для соединения главной магистрали с потребителями горячего водо- и теплоснабжения.

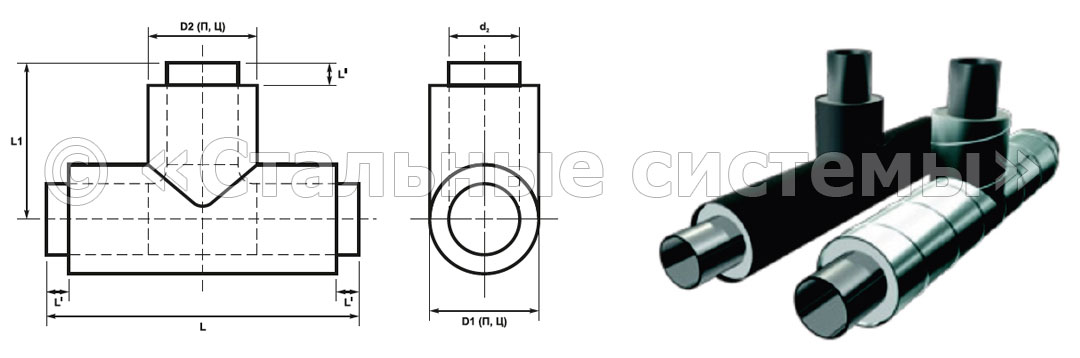

Тройники стальные в ППУ изоляции ПЭ и ОЦ

Конструкция тройников ППУ состоит из трех патрубков и защитного покрытия ППУ. Окончательный слой изделий определяется областью их применения. Детали, которые входят в систему трубопровода наземной укладки, покрываются оцинкованной оболочкой. При проведении магистралей под землей используются тройники с полиэтиленовой оболочкой.

Отличительной особенностью конструкции тройников считается медный провод, заложенный с целью выполнения сигнальной функции. Благодаря этому можно максимально быстро найти поврежденный участок трубы. Тройники ППУ могут иметь такие виды ответвлений:

стандартный, когда трубы соединены под углом 90º;
параллельный, позволяющий обойти препятствия по пути системы трубопровода;
с шаровым краном, обеспечивающий работу трубопровода без образования воздушных пробок.

Изоляция трубы по ГОСТ 8732-78, 3262-75, 20295-80. Используем трубы любой марки стали: 09Г2С, 17Г1С, Ст 20.

Технические характеристики тройников ППУ

Наружный диаметр основной трубы d, мм	Наружный диаметр ответвления d₂, мм
Наружный диаметр основной трубы d, мм	57	76	89	108	133	159	219	273	325	426
Масса изделия, кг
57	19,2
76	24,6	27,3
89	27,8	12,5
108	35,0	15,6	17,2
133	41,6	16,8	19,3	21,9
159	51,4	20,0	22,7	25,6	27,9
219	86,4	30,1	30,9	32,3	40,7	45,3
273	125,2			42,0	45,1	55,5	66,3
325	164,1			61,0	64,4	67,4	89,2	94,0
426	234,6					87,6	107,0	118,3	127,0

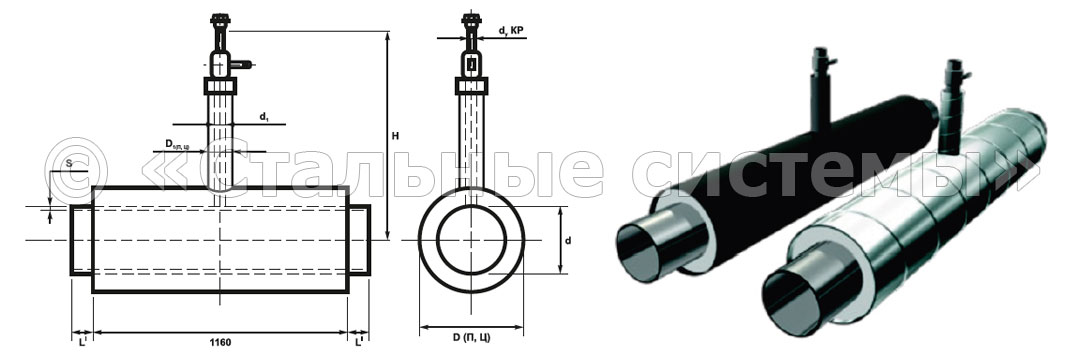

Тройники стальные с шаровым краном в ППУ изоляции ПЭ и ОЦ

Изоляция трубы по ГОСТ 8732-78, 3262-75, 20295-80. Используем трубы любой марки стали: 09Г2С, 17Г1С, Ст 20.

Технические характеристики тройников с шаровым краном в ППУ

Наружный диаметр основной трубы d, мм	Наружный диаметр изоляции по полиэтиленовой оболочке D₁, мм		Наружный диаметр полиэтиленовой оболочки крана D₂, мм	Высота оси от основной трубы до края крана воздушника H_в, мм	Высота оси от основной трубы до края оболочки крана H₁, мм
Наружный диаметр основной трубы d, мм	Тип 1	Тип 2	Наружный диаметр полиэтиленовой оболочки крана D₂, мм		Высота оси от основной трубы до края оболочки крана H₁, мм
57	125	140	140	554	375
76	140	160		560	380
89	160	180		570	390
108	180	200		580	400
133	225	250		595	425
159	250	280		605	425
219	315	355		635	455
273	400	450		665	480
325	450	500		690	510
426	560	630		740	560

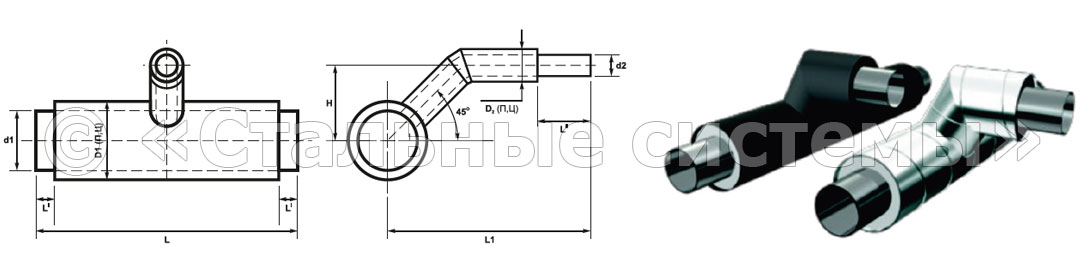

Тройниковые ответвления стальные в ППУ

Изоляция трубы по ГОСТ 8732-78, 3262-75, 20295-80. Используем трубы любой марки стали: 09Г2С, 17Г1С, Ст 20

Технические характеристики тройниковых ответвлений в ППУ

dy, мм	d1, мм	D1п, мм	D1ц, мм	dy, мм	25	32	40	50	65	80	100	125	150	200	250	300	400
				d2, мм	32	38	45	57	76	89	108	133	159	219	273	325	426
				D2п, мм	110	110	125	125	140	160	180	225	250	315	400	450	560
				D2ц, мм	110; 125; 140	125; 140	125; 140	140	160	180	200	225	250	315	400	450	560
				L, мм	1200				1300				1400		1800		1900
25	32	110	100; 125; 140	L1, мм	730	730	730	730	760	790	810	850	880	980
32	38	110	125; 140			730	730	730	760	790	810	850	880	980	1100
40	45	125	125; 140				700	730	760	790	810	850	880	980	1100	1170
50	57	125	140					730	760	790	810	850	880	980	1100	1170	1320
65	76	140	160						770	800	820	860	900	990	1100	1180	1330
80	89	160	180							810	830	870	910	1000	1120	1190	1340
100	108	180	200								850	880	920	1010	1130	1200	1360
125	133	225	225									900	930	1030	1150	1220	1370
150	159	250	250										950	1040	1160	1230	1390
200	219	315	315											1070	1190	1260	1420
250	273	400	400												1220	1290	1450
300	325	450	450													1320	1480
400	426	560	560														1540

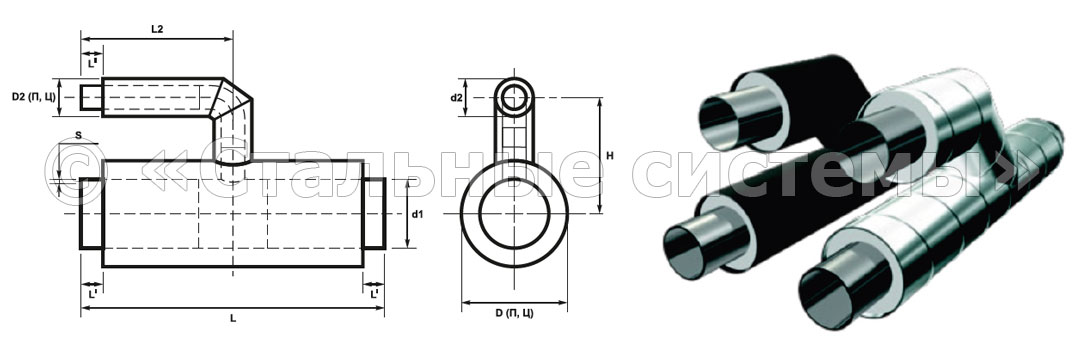

Тройники параллельные стальные ППУ

Тройники параллельные стальные ППУ ПЭ/ОЦ

Изоляция трубы по ГОСТ 8732-78, 3262-75, 20295-80. Используем трубы любой марки стали: 09Г2С, 17Г1С, Ст 20
