Эскиз компенсатора сильфонного поворотного (углового) 2КСП карданного типа
Наша компания производит компенсаторы сильфонные поворотные (угловые) КСП STT карданного типа, применяемые для компенсации угловых смещений.
Возможно исполнение в двух вариантах:
- Компенсаторы поворотные (угловые) КСП карданного типа под приварку;
- Компенсаторы поворотные (угловые) КСП карданного типа фланцевые.
Технические характеристики компенсаторов поворотных (угловых) КСП карданного типа
| Характеристики |
Стандарт |
Под заказ |
| DN, мм |
32-1000 |
15-5000 |
| PN, кгс/см2 |
16-25 |
Вакуум-150 |
| Сдвиговой ход, мм |
4-30 |
До 42 |
| Рабочая температура, °С |
От – 50 до +427 |
От – 250 до +950 |
| Рабочая среда |
Пар, газ, вода, нефть, трансформаторное масло, криогенная среда, химическая среда |
Материалы исполнения деталей:
| Материал исполнения |
Стандарт |
Под заказ |
| Сильфон и внутренний экран |
08Х18Н10Т |
08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Патрубки, фланцы |
Ст.20, ст. 3сп |
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух, ограничительные шпильки |
Ст.20, ст. 3сп |
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух, внутренний экран и фланцы комплектуются только по запросу. |

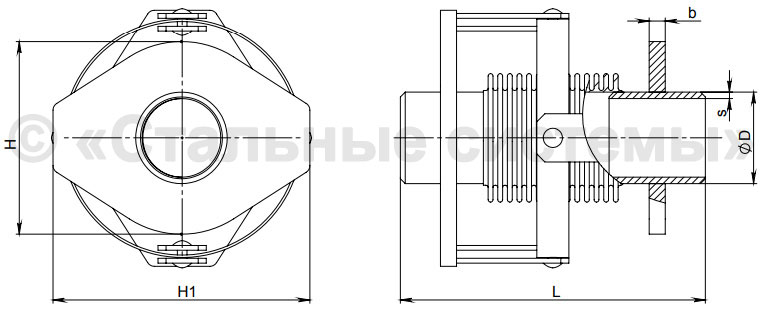

Рабочие чертежи компенсаторов КСП карданного типа
Компенсатор сильфонный поворотный угловой КСП карданного типа:
Стандартные типоразмеры компенсаторов КСП карданного типа (под приварку, фланцевых)
| Обозначение |
PN, кгс/см2 |
DN, мм |
DxS, мм |
Угловая(поворотная) жесткость, Нm/гр. |
Угловой ход, мм |
| КСП SST 32-16-50-… |
16 |
32 |
42х3,5 |
1 |
50(+/-25) |
| КСП SST 40-16-50-… |
16 |
40 |
48х3 |
1,3 |
50(+/-25) |
| КСП SST 50-16-50-… |
16 |
50 |
57х4 |
1,5 |
50(+/-25) |
| КСП SST 50-25-50-… |
25 |
50 |
57х4 |
1,5 |
50(+/-25) |
| КСП SST 65-16-50-… |
16 |
65 |
76х4 |
1,8 |
50(+/-25) |
| КСП SST 65-25-50-… |
25 |
65 |
76х4 |
2,5 |
50(+/-25) |
| КСП SST 80-16-50-… |
16 |
80 |
89х4 |
2,6 |
50(+/-25) |
| КСП SST 80-25-50-… |
25 |
80 |
89х4 |
3 |
50(+/-25) |
| КСП SST 100-16-50-… |
16 |
100 |
108х4 |
4,8 |
50(+/-25) |
| КСП SST 100-25-50-… |
25 |
100 |
108х4 |
5,1 |
50(+/-25) |
| КСП SST 125-16-50-… |
16 |
125 |
133х4,5 |
8,8 |
50(+/-25) |
| КСП SST 125-25-50-… |
25 |
125 |
133х4,5 |
8,9 |
50(+/-25) |
| КСП SST 150-16-50-… |
16 |
150 |
159х4,5 |
12 |
50(+/-25) |
| КСП SST 150-25-50-… |
25 |
150 |
159х4,5 |
12 |
50(+/-25) |
| КСП SST 200-16-50-… |
16 |
200 |
219х6 |
24 |
50(+/-25) |
| КСП SST 200-25-50-… |
25 |
200 |
219х6 |
24 |
50(+/-25) |
| КСП SST 250-16-50-… |
16 |
250 |
273х7 |
30 |
50(+/-25) |
| КСП SST 250-25-50-… |
25 |
250 |
273х7 |
35 |
50(+/-25) |
| КСП SST 300-16-50-… |
16 |
300 |
325х7 |
87 |
50(+/-25) |
| КСП SST 300-25-50-… |
25 |
300 |
325х7 |
92 |
50(+/-25) |
Диаметр DN 350-5000 по запросу, также как и давление PN от 25 кгс/см2.
Возможно полное изменение всех технических характеристик по требованиям в проекте “Заказчика”.
Цены на Компенсаторы сильфонные поворотные (угловые) КСП карданного типа
Цены рассчитываются индивидуально, исходя из модели компенсатора, конструктивных особенностей, материала сильфона, внутреннего экрана, патрубков и защитного кожуха.
Мы готовы предложить выгодные цены на Компенсаторы сильфонные поворотные (угловые) КСП карданного типа, строгое соблюдение сроков и стандартов.
Отгрузка компенсаторов производится по России и в страны СНГ. Срок изготовления — от 3-х рабочих дней.
