Для изоляции трубопроводных соединений используются специализированные комплекты заделки стыков (КЗС) ППУ-ОЦ, которые успешно выполняют эту задачу. Качественные показатели КЗС напрямую влияют на эффективность работы и эксплуатационный срок конструкции, именно потому крайне важно использовать современные технологии с высоким показателем надежности.
Компания «Стальные Системы» производит все виды комплектов заделки стыков (в зависимости от типа монтажа):
- КЗС (Ц) — для оцинкованных муфт;
- КЗС (П) — для полиэтиленовых муфт;
- КЗС (Т) — для термоусаживаемых муфт;
- КЗС (ЭС) — для электросварных муфт;
- КЗСл (Т) — для термоусаживаемых муфт, выполненных из термоматериалов с клеевой лентой.
Состав комплекта заделки стыка (КЗС) в зависимости от типа
| КЗС для полиэтиленового защитного слоя (термоусадочная муфта, пенопакет монтажный) |
КЗС для ПЭ труб (термолента, скорлупа) |
КЗС для ОЦ труб (кожух ОЦ, скорлупа) |
|---|---|---|
|
|
|
Варианты исполнения:
- В полиэтиленовой оболочке с использованием термоленты и скорлупы ППУ
В комплект входит: термолента и скорлупа ППУ 0,5 м.п. - В полиэтиленовой оболочке с использованием муфты термоусадочной и пенопакета монтажного
В комплект входит: муфта термоусадочная и пенопакет монтажный - В оцинкованной оболочке с использованием кожуха оцинкованного и скорлупы ППУ
В комплект входит: кожух оцинкованный ОЦ и скорлупа ППУ 0,5 м.п.
Технические характеристики КЗС
КЗС тип № 1. Комплект заделки стыков для теплотрассы в полиэтиленовой оболочке (с использованием термоленты и скорлупы ППУ)
| Наружный диаметр стальной трубы (мм) | Наружный диаметр оболочки (мм) | Вес (кг) |
|---|---|---|
| 32 | 125 | 0,73 |
| 40 | 125 | 0,79 |
| 57 | 125 | 0,85 |
| 57 | 140 | 0,89 |
| 76 | 140 | 0,98 |
| 76 | 160 | 1,04 |
| 89 | 160 | 1,11 |
| 89 | 180 | 1,17 |
| 108 | 180 | 1,26 |
| 108 | 200 | 1,32 |
| 133 | 200 | 1,44 |
| 133 | 225 | 1,52 |
| 133 | 250 | 1,60 |
| 159 | 250 | 1,72 |
| 159 | 280 | 1,81 |
| 219 | 315 | 2,20 |
| 219 | 355 | 2,32 |
| 273 | 400 | 2,72 |
| 273 | 450 | 2,87 |
| 325 | 400 | 3,47 |
| 325 | 450 | 3,62 |
| 325 | 500 | 3,78 |
| 426 | 500 | 4,39 |
| 426 | 560 | 4,57 |
| 426 | 630 | 4,78 |
В комплект входит: термолента и скорлупа ППУ 0,5 м.п.
КЗС тип № 2. Комплект заделки стыков для теплотрассы в полиэтиленовой оболочке (с использованием муфты термоусадочной и пенопакета монтажного)
| Наружный диаметр стальной трубы (мм) | Наружный диаметр оболочки (мм) | Вес (кг) | Цена, руб |
|---|---|---|---|
| 40 | 125 | 1,20 | уточняйте |
| 57 | 125 | 1,26 | 1014 |
| 57 | 140 | 1,35 | 1150 |
| 76 | 140 | 1,44 | 1078 |
| 76 | 160 | 1,56 | 1358 |
| 89 | 160 | 1,63 | 1250 |
| 89 | 180 | 1,76 | 1592 |
| 108 | 180 | 1,85 | 1448 |
| 108 | 200 | 1,98 | 1643 |
| 133 | 200 | 2,10 | 1767 |
| 133 | 225 | 2,41 | 1943 |
| 133 | 250 | 2,41 | 2573 |
| 159 | 250 | 2,54 | 2289 |
| 159 | 280 | 2,73 | 3283 |
| 219 | 315 | 3,23 | 3113 |
| 219 | 355 | 3,48 | 3283 |
| 273 | 400 | 4,03 | 6079 |
| 273 | 450 | 4,35 | уточняйте |
| 325 | 400 | 4,78 | 6469 |
| 325 | 450 | 5,10 | 6860 |
| 325 | 500 | 5,41 | 8406 |
| 426 | 500 | 6,02 | 8406 |
| 426 | 560 | 6,40 | 10179 |
| 426 | 630 | 6,84 | уточняйте |
В комплект входит: муфта термоусадочная и пенопакет монтажный. При необходимости дополнительно можно приобрести: пробка коническая, обезвозжушиватель, медные гильзы, держатели проводников, термоклей.
Рабочие чертежи

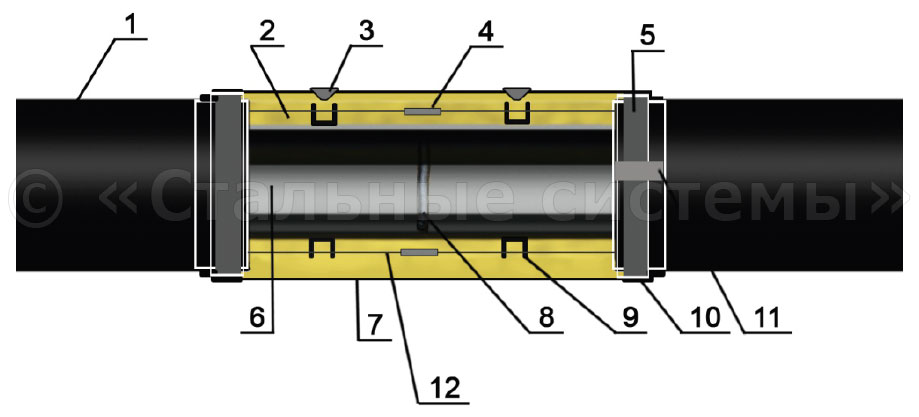

Готовый стык труб в ППУ изоляции в полиэтиленовой оболочке:
- Полиэтиленовая оболочка предизолированной трубы в ППУ-ПЭ изоляции
- ППУ компонент, залитый из пенопакета монтажного ПМ через отверстие в термоусаживаемой муфте
- Пробка коническая ПЭ 25мм. Пробкой завариваются отверстия в муфте
- Гильза медная луженая для соединения проводников СОДК
- Адгезивная лента
- Стальная труба
- Термоусаживаемая радиационно-сшитая муфта МТУ
- Сварной шов стальной трубы
- Держатель проводников СОДК
- Защитная термоусаживаемая манжета
- Замковая пластина
- Проводник СОДК
Фото готовой продукции

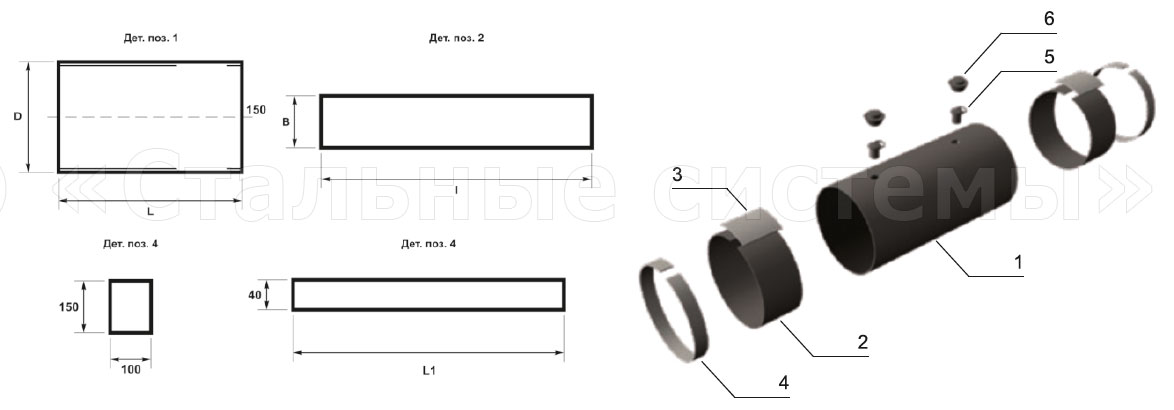

Комплект заделки стыка КЗС(т) с термоусаживаемой муфтой:

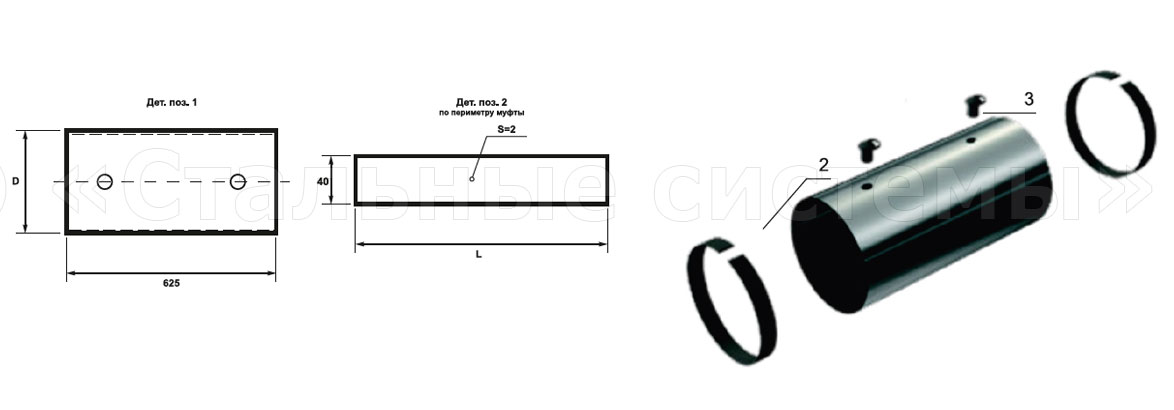

Комплект заделки стыка КЗС(ц) с оцинкованными стыками:
Элементы комплекта заделки стыка (КЗС)
| Пенопакет монтажный | |
|---|---|
 |
Размеры трубы: 40/110 - 1020/1200 мм Цена: от 181 руб. Применяется для заделки стыков с помощью электросварной или турмоусадочной муфты, разъемного кожуха. |
| Муфты термоусаживаемые | |
 |
Размеры трубы: 110-1200 мм Цена: зависит от размера, уточняйте Применяются для заделки и изоляции стыков труб в ППУ для подземных трубопроводов. |
| Манжета стенового ввода | |
 |
Размер трубы: 40/110 - 1020/1200 мм Цена: от 300 руб Применяется для защиты нарудной ПЭ оболочки труб ППУ. |
| Лента поливинилхлоридная липкая (лента ПИЛ) | |
 |
Толщина: 0,4 мм. Производится по ТУ 2245-001-00203312-2003, изм.1 |
| Муфта (кожух) оцинкованный ОЦ | |
 |
Размеры: 40/110-1020/1200 мм Цена: от 168 руб |
