Цена: 8 900 руб
В наличии!
Наша компания производит ковры наземные КНЗ стандартного типоразмера. Коверы КНЗ используются для защиты элементов сисдемы ОДК от вандализма, воздейсвия окружающей среды.

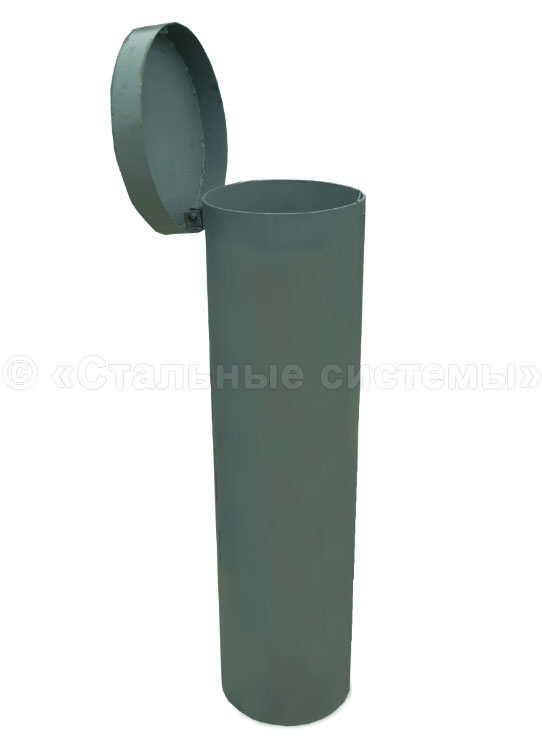

Ковер КНЗ - это металлическая труба с крышкой и запирающим устройством. Внутри находится место для крепления терменала.
Стандартный размер: 1240х430х430 мм (возможно изготовления по другим размерам).
Масса: 54 кг.
Комплект поставки: ковер КНЗ, ключ-эксцентрик, болт крепления крышки, технический паспорт.

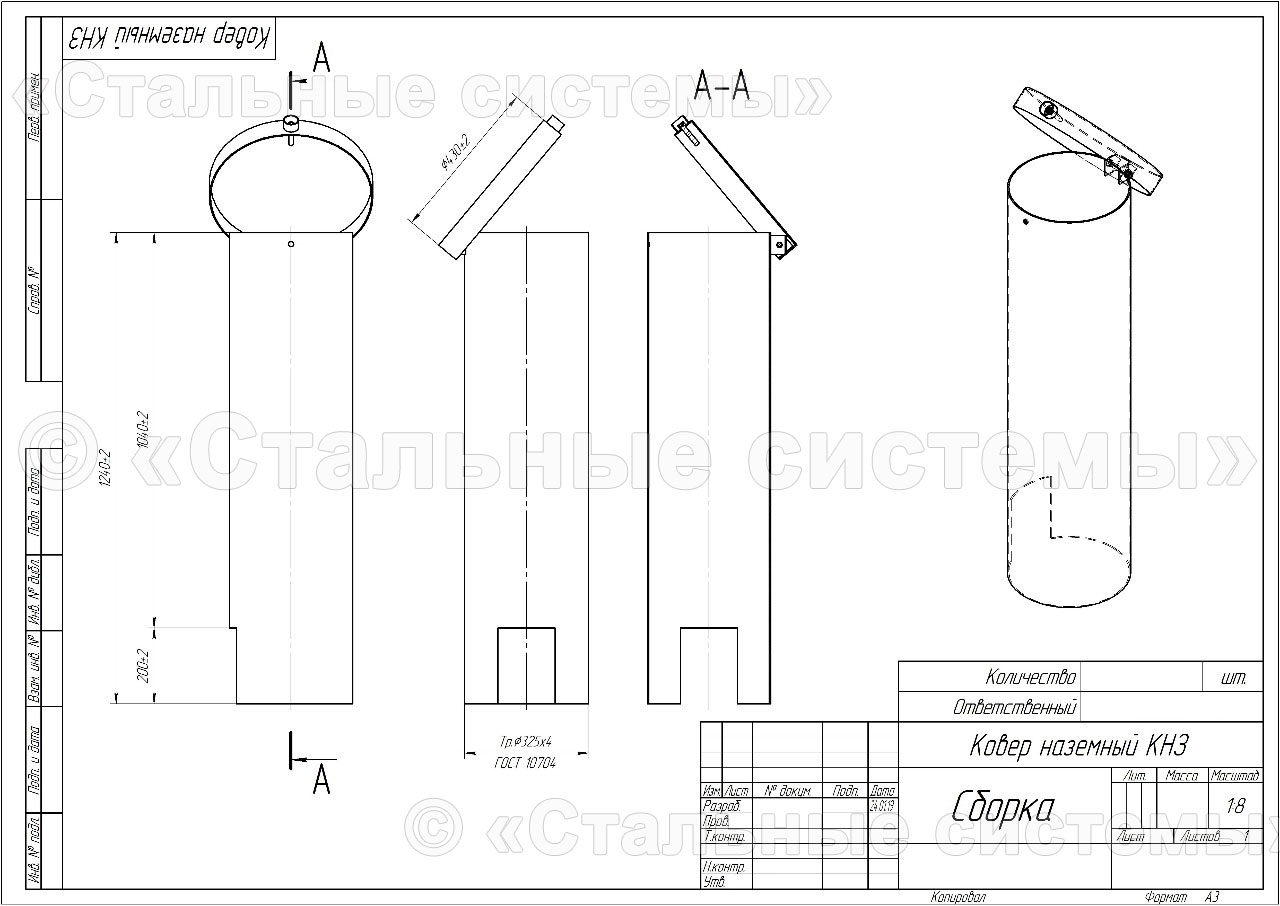

Рабочие чертежи
Установка

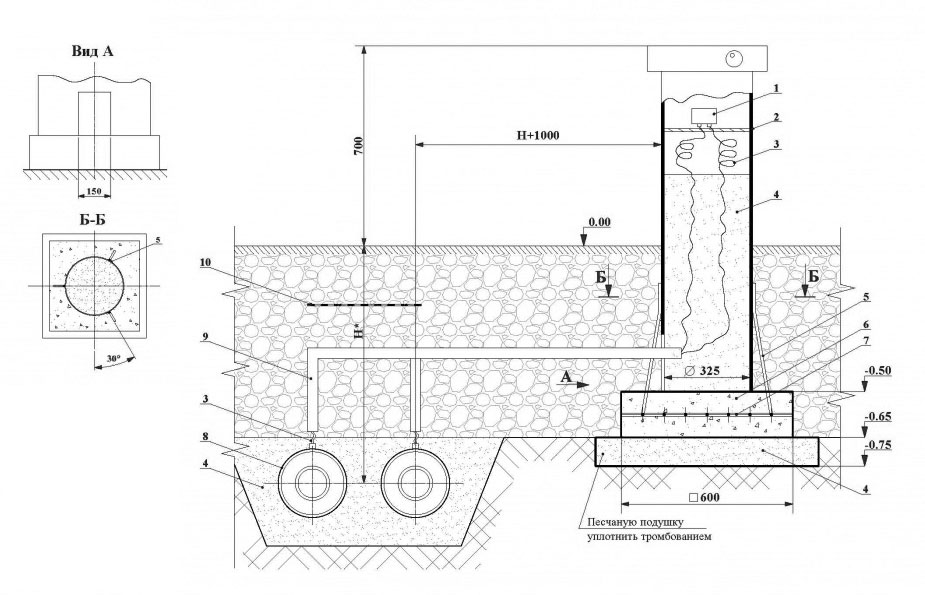

Схема установки:
Где: 1 - Терминал коммутационный; 2 - Ковер наземный КНЗ; 3 - Кабель соединительный; 4 - Песок; 5 - Крепежные скобы; 6 - Бетон; 7 - Арматурная сетка 10x10; 8 - Трубопровод ППУ; 9 - Труба ОЦ; 10 - Сигнальная лента.
Порядок установки:
- Устанавливается в яму размером 100 х 100 см глубиной 75 см. Дно ямы засыпается песком фракции 1,0-2,0 мм на 10-15 см.
- На песчаную подушку устанавливается опалубка из досок размером 80 х 80 см глубиной 15 см. Внутренний объем опалубки заполняется наполовину бетоном класса В15. После застывания бетона внутрь опалубки помещается решетк
- Ковер КНЗ устанавливается на решетку, вырезом в нижней части в сторону подвода кабеля.
- Оставшийся объем внутри опалубки заполняется бетоном класса В15 до верхнего края. После застывания бетона вокруг ковера устанавливается опалубку размером 50 х 50 см высотой 75 см.
- Внутренний объем ковера засыпается сухим песком фракции 0,5-1,0 мм от основания до уровня 20 см от верхнего края, чтобы коммутационные кабели выходили наружу на 40-50 см. Внутренний объем опалубки заполняется бетоном класса В15 до краев. После застывания бетона опалубка удаляется.
- Оставшееся пространство ямы засыпается грунтом. Затем устанавливается коммутационный терминал внутри ковера.
- Резьбовое соединение болта, фиксирующего крышку ковера обрабатываются солидолом. Крышку ковера закрывается с помощью специального болта.
- Вся поверхность ковера, находящуюся над уровнем земли, покрывается лакокрасочным покрытием. Наносятся необходимые маркировки.
