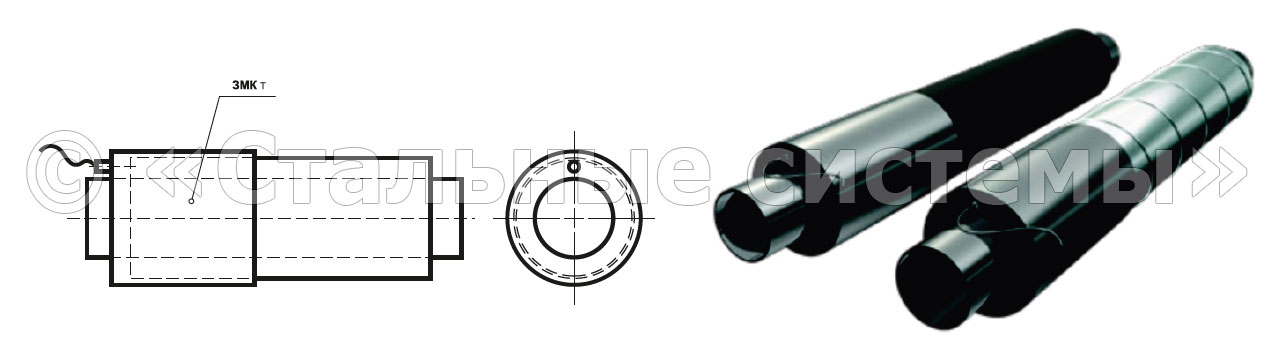

Концевые элементы в ППУ изоляции используются для установки на места начала или окончания изоляционного покрытия на системах трубопроводов. Еще одним предназначением этих элементов является стыковка контактов СДОК и поддержание герметичности изоляционной системы.
Изготовление концевых элементов происходит на специальных предприятиях. Изделия могут выпускаться с оцинкованной или полиэтиленовой оболочкой. Полностью конструкция этих деталей представляет собой трехслойную структуру, где:
- первый слой – стальной элемент, осуществляющий транспортирование теплоэнергии;
- второй слой – пенополиуретановая изоляция, сохраняющая теплоэнергию;
- третий слой – покрытие из полиэтилена или оцинкованной стали, выполняющее функции гидроизоляции.
Толщина слоя изоляции зависит от климатических условий региона эксплуатации.
В основном, концевые элементы в ППУ изоляции снабжены системой, контролирующей влажность слоя, что определяет локацию повреждения
Изоляция трубы по ГОСТ 8732-78, 3262-75, 20295-80. Используем трубы любой марки стали: 09Г2С, 17Г1С, Ст 20.
Технические характеристики концевых элементов ППУ ПЭ/ОЦ
dy, мм | d, мм | s, мм | Защитная труба-оболочка | L, мм | L1, мм | Расчетная масса 1 п.м. изделия, кг |
||||
---|---|---|---|---|---|---|---|---|---|---|
Dп, мм | Sп, мм | Dц, мм | Sц, мм | ПЭ | ОЦ | |||||
25 | 32 | 3 | 110 | 2,5 | 110; 125; 140 | 0,55 | 2200 | 150 | 7,6 | 8,1 |
32 | 38 | 3 | 110 | 2,5 | 125; 140 | 0,55 | 150 | 8,6 | 9,1 | |
40 | 45 | 3 | 125 | 2,5 | 125; 140 | 0,55 | 150 | 9,7 | 10,2 | |
50 | 57 | 3 | 125 | 2,5 | 140 | 0,55 | 150 | 11,6 | 16,1 | |
65 | 76 | 3 | 140 | 3 | 160 | 0,55 | 150 | 15,4 | 20,7 | |
80 | 89 | 4 | 160 | 3 | 180 | 0,6 | 150 | 22,5 | 28 | |
100 | 108 | 4 | 180 | 3 | 200 | 0,6 | 150 | 27,2 | 33,4 | |
125 | 133 | 4 | 225 | 3,5 | 225 | 0,6 | 150 | 35,1 | 43,5 | |
150 | 159 | 4,5 | 250 | 3,9 | 250 | 0,7 | 150 | 42,1 | 52,4 | |
200 | 219 | 6 | 315 | 4,9 | 315 | 0,7 | 150 | 81,8 | 93,9 | |
250 | 273 | 6 | 400 | 5,6 | 400 | 0,8 | 210 | 118,9 | 130,4 | |
300 | 325 | 6 | 450 | 5,6 | 450 | 0,8 | 210 | 140,7 | 162,2 | |
400 | 426 | 7 | 560 | 7 | 560 | 1,0 | 210 | 188,7 | 209 | |
500 | 530 | 7 | 710 | 8,9 | 675; 710 | 1,0 | 210 | 247,4 | 261,5 |
