Компенсаторы сильфонные СКУ

Описание и характеристики Цены на компенсаторы Документы и сертификаты Фотогалерея

Компания «Стальные системы» занимается производством и продажей компенсаторов СКУ (сильфонных компенсирующих устройств СКУ) в соответствии с ГОСТ 27036-86 и ГОСТ 32935-2014.

Данные компенсаторы используются для обеспечения герметичности контактов и компенсации продольных тепловых расширений и сжатий труб при изменении температуры воздуха и теплоносителя.

Мы производим все модели компенсаторов СКУ диаметром от 15 до 3000 мм с различными вариантами изоляции (ППУ, ПЭ, оцинковка, минераловата, ППМ и др).

Каталог производимых компенсаторов СКУ

Компенсаторы СКУ.М
Компенсаторы СКУ.М
  • Применяются для компенсации осевого смещения.
  • DN, мм: 32-1000 (стандарт); 15-3000 (под заказ).
  • PN, кгс/см2: 16-25 (стандарт); Вакуум-150 (под заказ).
  • Осевой ход, мм: 50-100 (стандарт); 25-500 (под заказ).
  • Тип изоляции: минераловатная, ППУ/ПЭ.PN, кгс/см2: 16-25 (стандарт); Вакуум-150 (под заказ).
Компенсаторы СКУ ППУ
Компенсаторы СКУ ППУ
  • Применяются для компенсации осевого смещения на трубопроводах с ППУ изоляцией.
  • DN, мм: 32-1000 (стандарт); 15-3000 (под заказ).
  • PN, кгс/см2: 16-25 (стандарт); Вакуум-150 (под заказ).
  • Осевой ход: 50-100 (стандарт); 25-500 (под заказ).
  • Тип изоляции: ППУ/ПЭ, ППУ/ОЦ.

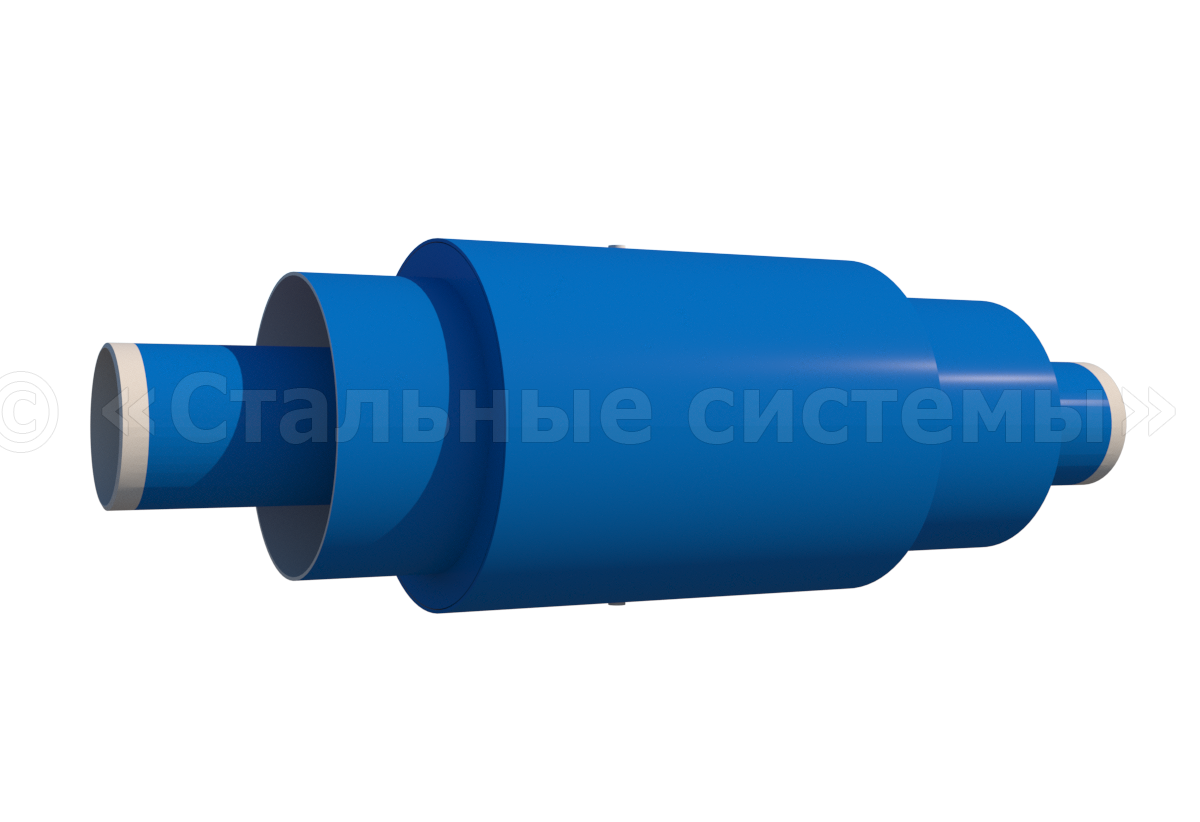

Компенсаторы СКУ ППМ
Компенсаторы СКУ ППМ
  • Применяются для компенсации осевого смещения.
  • DN, мм: 32-1000 (стандарт); 15-3000 (под заказ).
  • PN, кгс/см2: 16-25 (стандарт); Вакуум-150 (под заказ).
  • Осевой ход, мм: 50-100 (стандарт); 25-500 (под заказ).
  • Тип изоляции: ППМ.

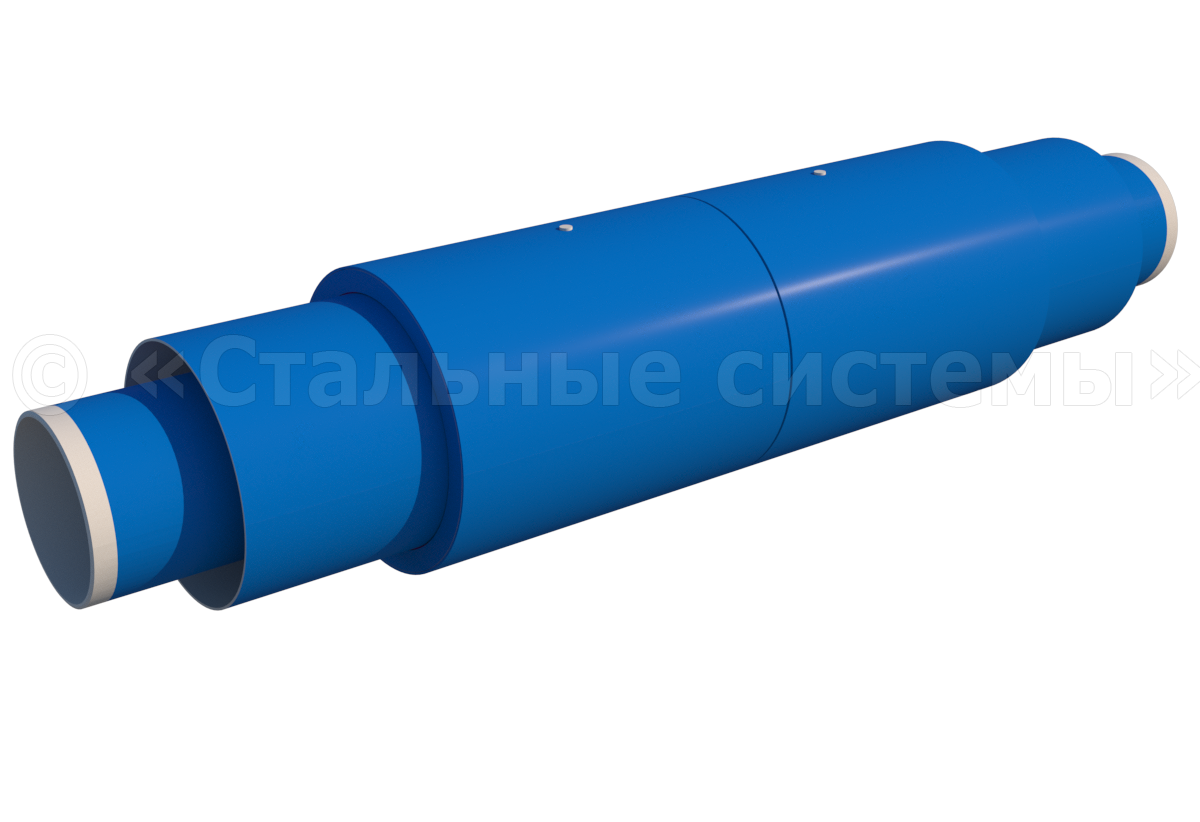

Компенсаторы СКУ ТГИ
Компенсаторы СКУ ТГИ
  • Применяются для компенсации продольных тепловых деформаций стальных теплопроводных магистралей в сетях отопления и горячего водоснабжения.

Назначение и преимущества компенсаторов СКУ

Компенсаторы СКУ, изготовленные в нашей компании, применяются в следующих магистралях:

  1. В сетях теплоснабжения;
  2. В сетях ГВС различного профиля;
  3. В водопроводных коммуникациях;
  4. В промышленных паропроводах и в магистралях, предназначенных для теплоснабжения паром городских коммунальных объектов;

В качестве передаваемой среды может использоваться вода (холодная, очищенная, нагретая или её смесь с антифризом) или водяной пар.

Сильфонные компенсирующие устройства (СКУ) должны соответствовать нормам, изложенным в своде документов ПБ 10-573-03. Они монтируются только на прямых участках инженерных магистралей между стационарными опорами, изготовленными из стали.

Исходя из их конструкции, СКУ могут устанавливаться на участках трубопровода внутри помещений, снаружи в воздухе и под землей. В свою очередь, подземная прокладка может быть сделана в проходных и не проходных каналах, в специальных тоннелях или бесканальным способом.

Согласно ГОСТу, конструкция компенсирующих устройств должна обеспечивать их соосность с трубами, препятствовать колебания, превышающие предельно допустимые в рабочем режиме. Сильфоны СКУ в процессе их использования необходимо предохранять от поперечных, изгибающих и крутящих механических воздействий, от проникновения пыли и грязи, а также грунтовых вод.

Нормативно-техническая база устанавливает значения температуры теплоносителя до 150 °С для жидкости и до 450 °С для пара. Рабочее давление – не более 25 кгс\кв.м. Более точно текущие параметры передаваемой среды определяются ТЗ и последующей проектной документацией. Они ограничиваются температурно-влажностным диапазоном применения металлов, используемых при изготовлении сильфонных компенсирующих устройств. Нарушения данных требований могут повлечь аварийные ситуации на магистральных трубопроводах и их ответвлениях.
