Эскиз компенсатора сильфонного антивибрационного КСА
Эскиз компенсатора сильфонного антивибрационного КСА в разрезе

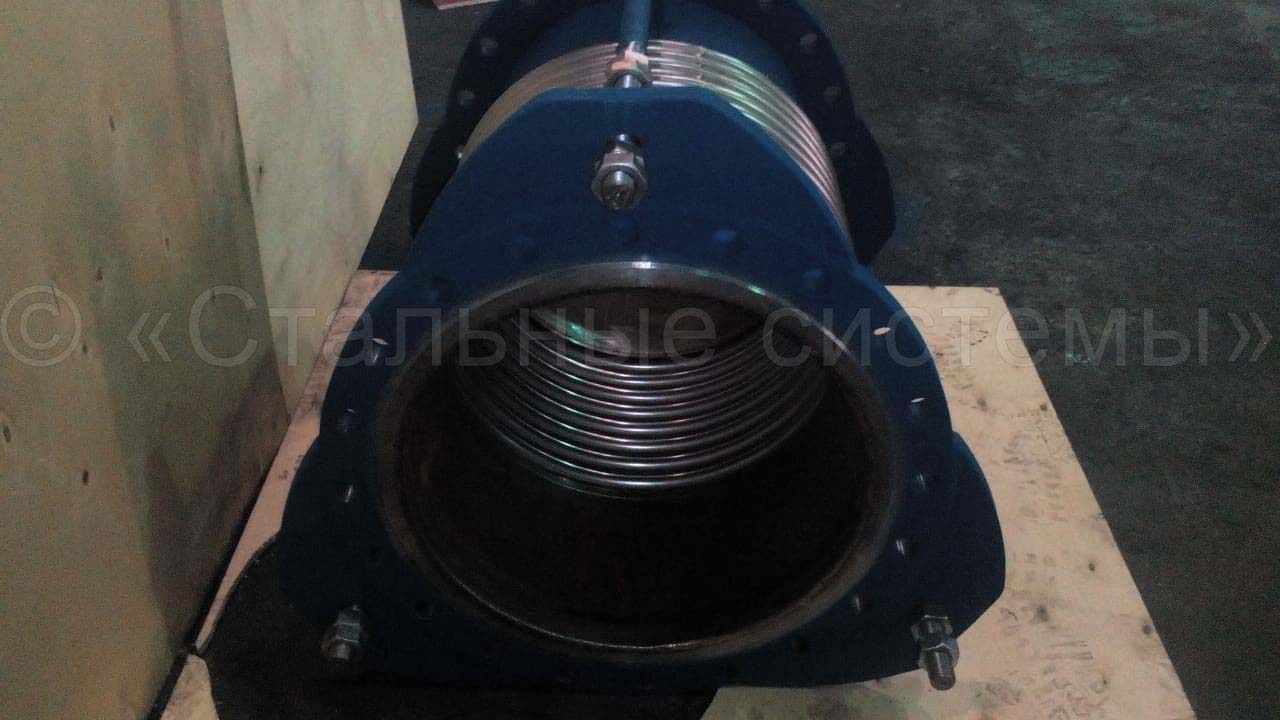

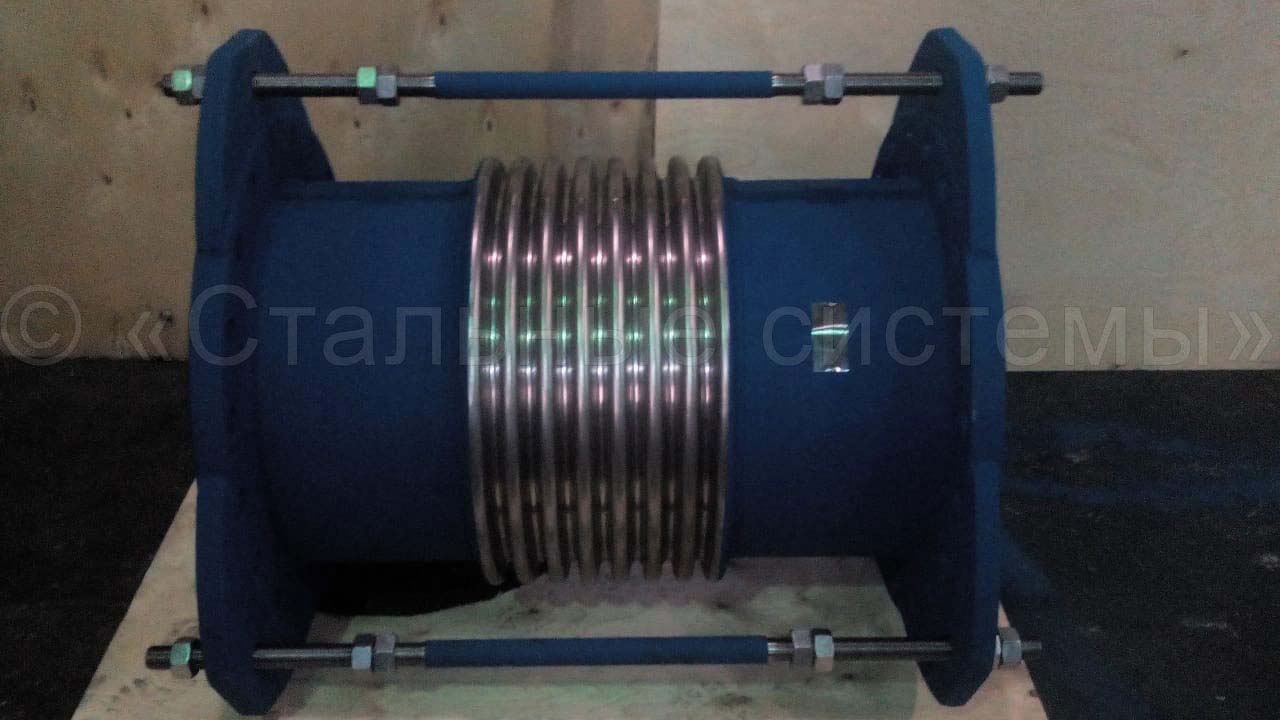

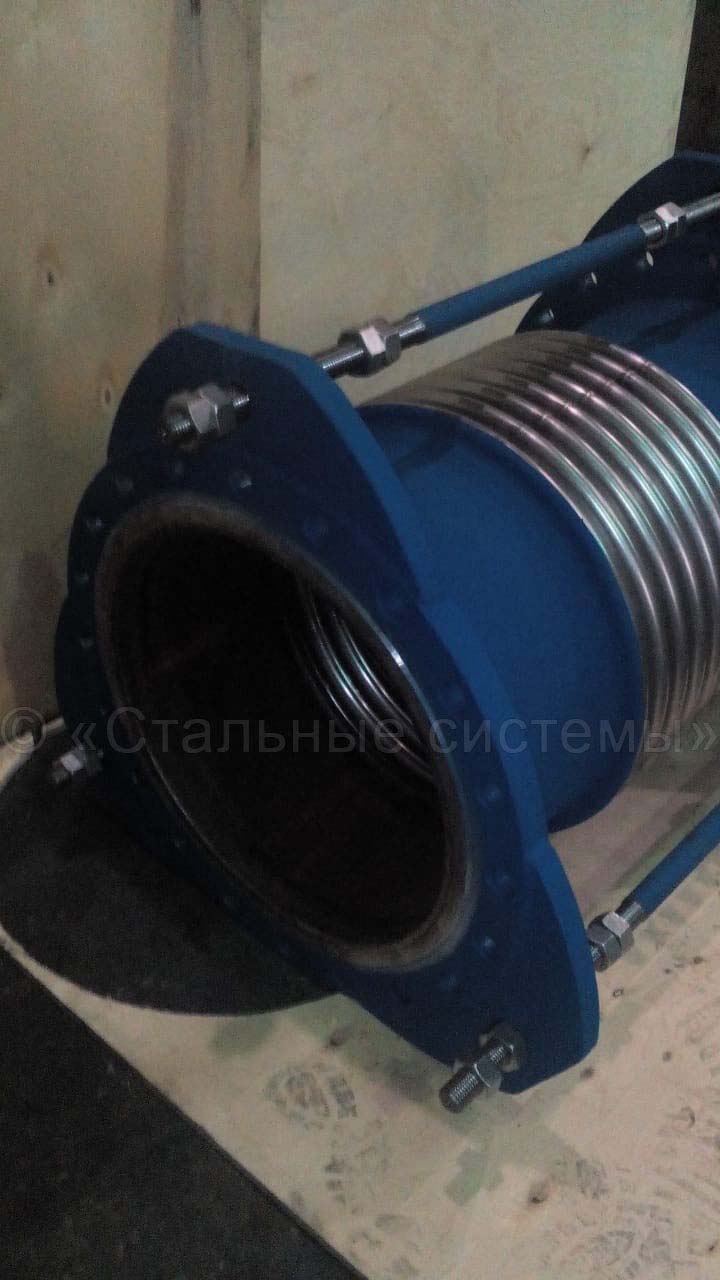

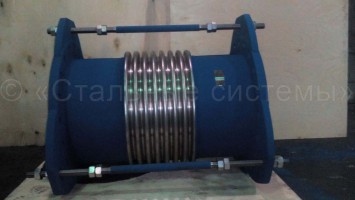

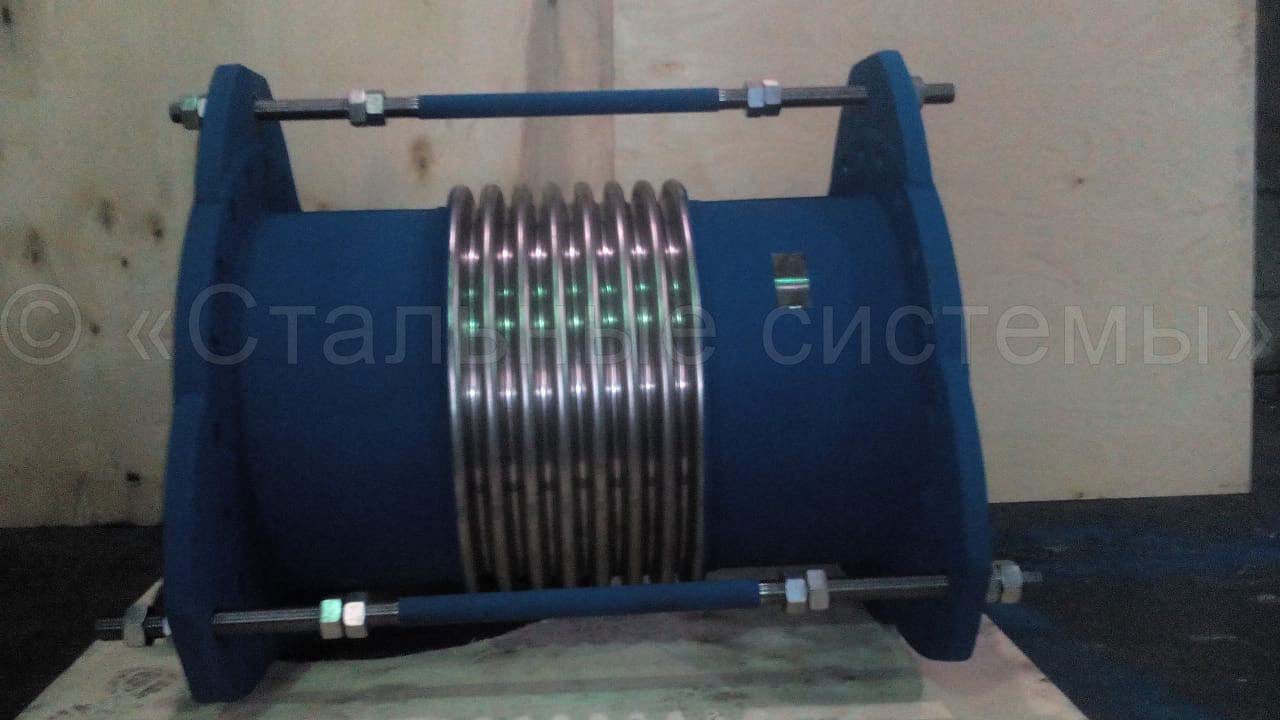

Наша компания производит сильфонные антивибрационные компенсаторы, которые применяются для предотвращения вибраций в трубопроводе на таких видах объектов как:
- кондиционеры;
- вентиляция;
- компрессоры;
- химзаводы;
- канализационные и дренажные линии;
- линии горячего воздуха;
- морской и речной транспорт;
- перекачка или добыча нефти.

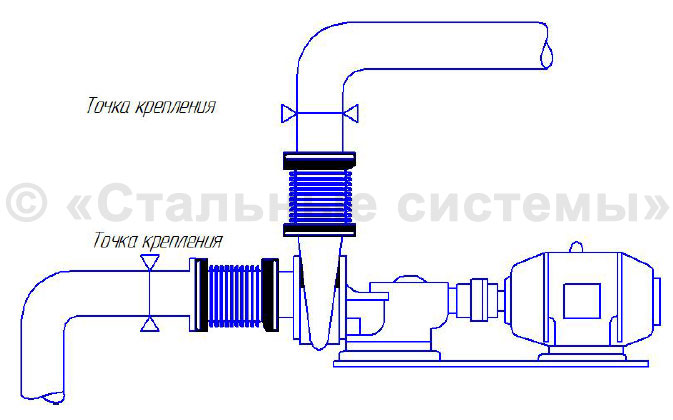

Место установки: устанавливаются чаще всего в непосредственной близости с насосом чтобы погасить возникающие вибрации сразу и не передавать дальнейшие колебания на трубопровод.
Материал многослойного сильфона: 12Х18Н10Т, 08Х18Н10Т и другие по запросу заказчика.
Материал патрубков, фланцев: ст3, ст20, 09Г2С, 08Х18Н10Т, 12Х18Н10Т и другие по запросу заказчика.
Виды присоединения: Поворотные фланцы, приварные фланцы, патрубки под приварку.
Температура среды: от - 200°С до +800°С.
Давление: от 6 до 100 атмосфер.
Преимущество антиавибрационного компенсатора от компании "Стальные Системы"
В отличие от других производителей и поставщиков импортных компенсаторов фланцы на компенсаторе КСА установлены по ГОСТ 12820 и ГОСТ 33259, также размеры фланцев изготавливаем по техническому заданию заказчика, что даёт возможность устанавливать клиенту свои ответные фланцы и исключить поиск импортных фланцев по DIN.

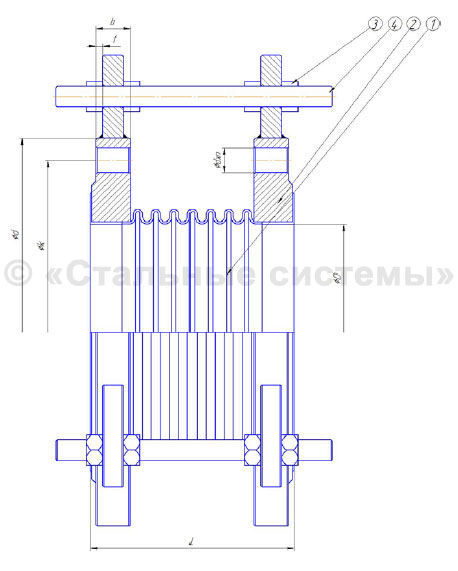

Рабочие чертежи
| Типоразмер |
d |
k |
f |
b |
dxn |
D |
Осевое смещение(регулируется ограничителями) |
Вибрационное смещение во все стороны |
| КСА 25-16-30 |
115 |
85 |
2 |
18 |
14x4 |
25 |
+/-15 |
+/-1 |
| КСА 32-16-30 |
135 |
100 |
2 |
18 |
18x4 |
32 |
+/-15 |
+/-1 |
| КСА 40-16-40 |
145 |
110 |
3 |
20 |
18x4 |
40 |
+/-20 |
+/-1 |
| КСА 50-16-40 |
160 |
125 |
3 |
22 |
18x4 |
50 |
+/-20 |
+/-2 |
| КСА 65-16-60 |
180 |
145 |
3 |
24 |
18x4 |
65 |
+/-30 |
+/-2 |
| КСА 80-16-60 |
195 |
160 |
3 |
24 |
18x4 |
80 |
+/-30 |
+/-2 |
| КСА 100-16-100 |
215 |
180 |
3 |
26 |
18x8 |
100 |
+/-50 |
+/-2 |
| КСА 125-16-100 |
245 |
210 |
3 |
28 |
18x8 |
125 |
+/-50 |
+/-3 |
| КСА 150-16-100 |
280 |
240 |
3 |
28 |
22x8 |
150 |
+/-50 |
+/-3 |
| КСА 200-16-160 |
335 |
295 |
3 |
30 |
22x12 |
200 |
+/-80 |
+/-3 |
| КСА 250-16-160 |
405 |
355 |
3 |
31 |
26x12 |
250 |
+/-80 |
+/-4 |
| КСА 300-16-180 |
460 |
410 |
3 |
32 |
26x12 |
300 |
+/-90 |
+/-5 |
Пример маркировки, условного обозначения сильфонного антивибрационного компенсатора
КСА 25-16-30
КСА - Компенсатор сильфонный антивибрационный
25 - Ду, диаметр
16 - Ру, давление
30 - осевой ход
Цены на Компенсаторы сильфонные антивибрационные с ограничителями
| Типоразмер |
Цена розничная, руб. с НДС |
| КСА 25-16-30 |
5 092 |
| КСА 32-16-30 |
6 220 |
| КСА 40-16-40 |
6 840 |
| КСА 50-16-40 |
7 100 |
| КСА 65-16-60 |
8 500 |
| КСА 80-16-60 |
9 300 |
| КСА 100-16-100 |
11 750 |
| КСА 125-16-100 |
14 856 |
| КСА 150-16-100 |
18 640 |
| КСА 200-16-160 |
28 390 |
| КСА 250-16-160 |
41 150 |
| КСА 300-16-180 |
56 809 |
Купить Компенсаторы сильфонные антивибрационные с ограничителями
Позвоните нам или отправьте заявку с сайта. Мы произведем полный расчет стоимости производства и доставки. Сроки производства — от 3-х дней. Доставка по России и СНГ (Казахстан, Белоруссия и пр).
Мы готовы предложить выгодные цены на сильфонные компенсаторы, строгое соблюдение сроков и стандартов.
