Эскиз компенсатора сильфонного универсального 2КСУ

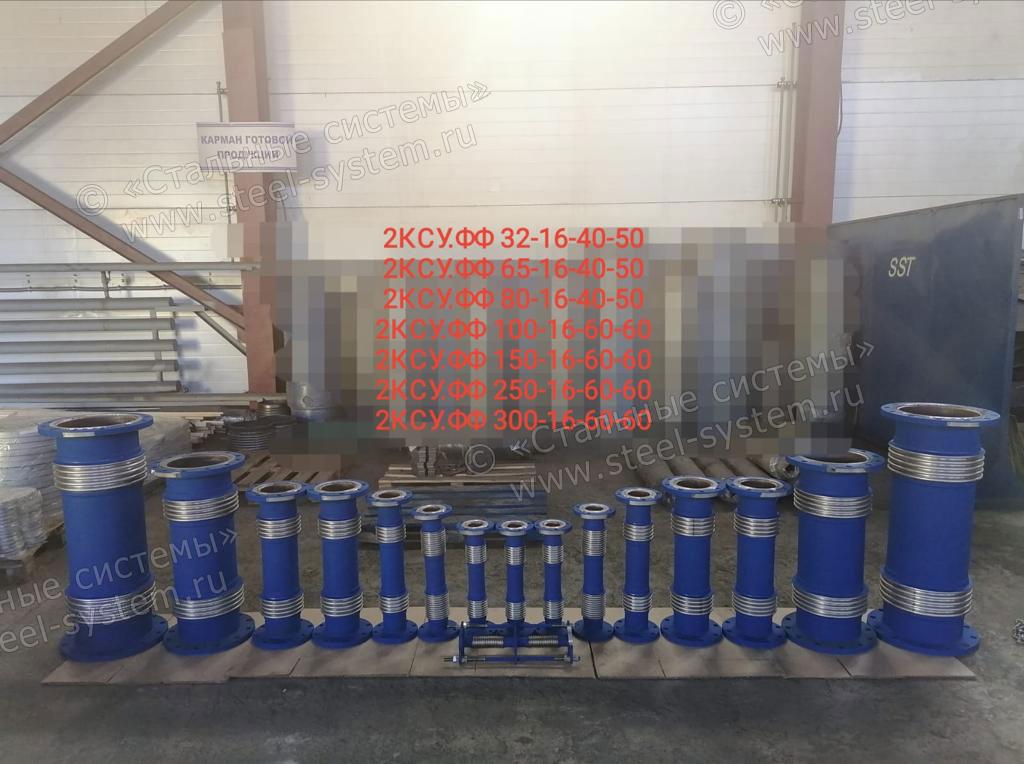

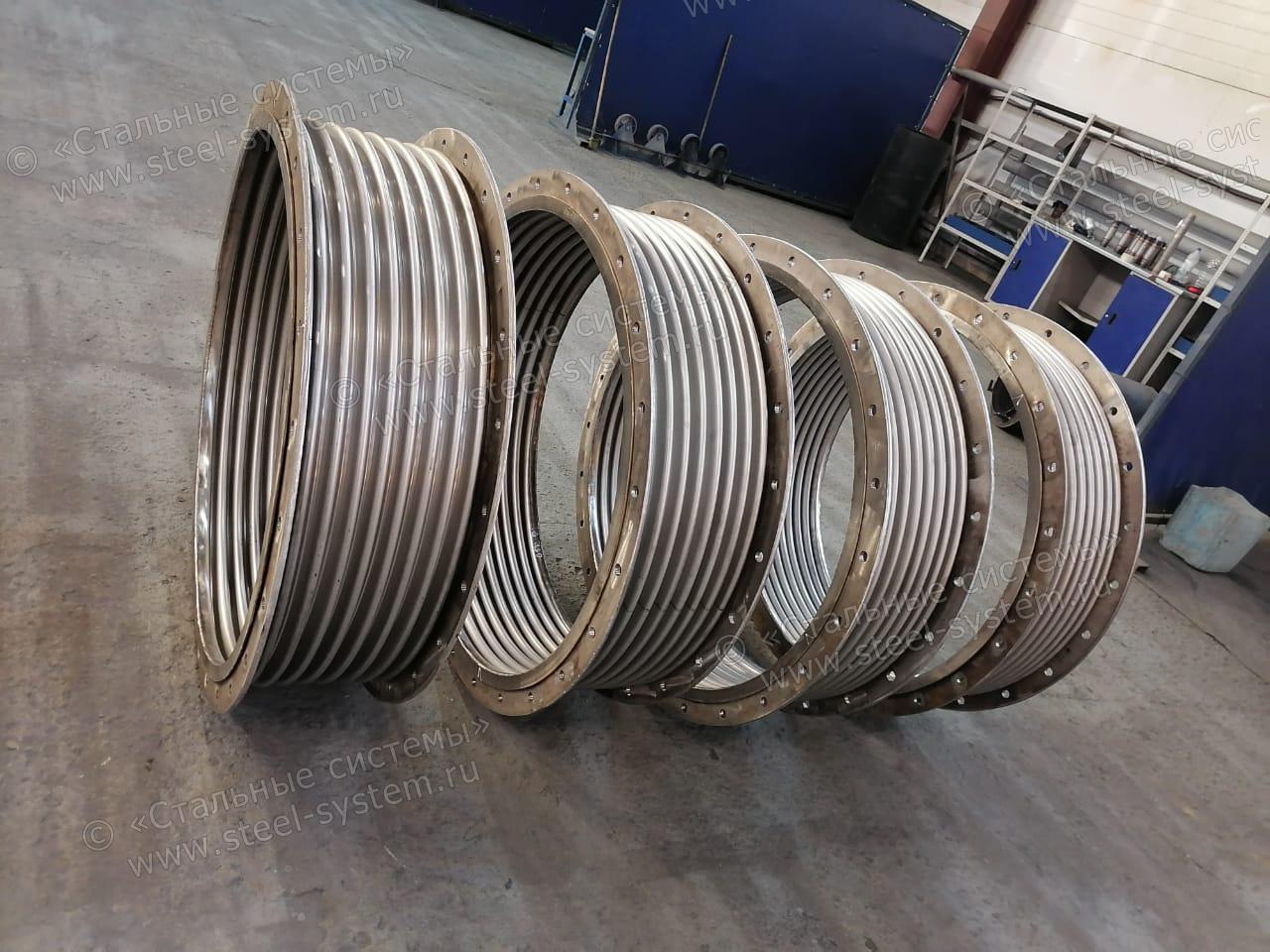

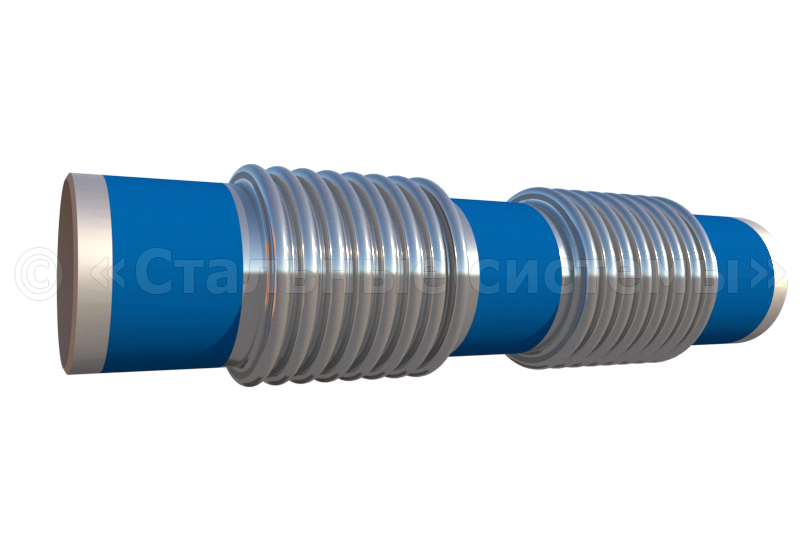

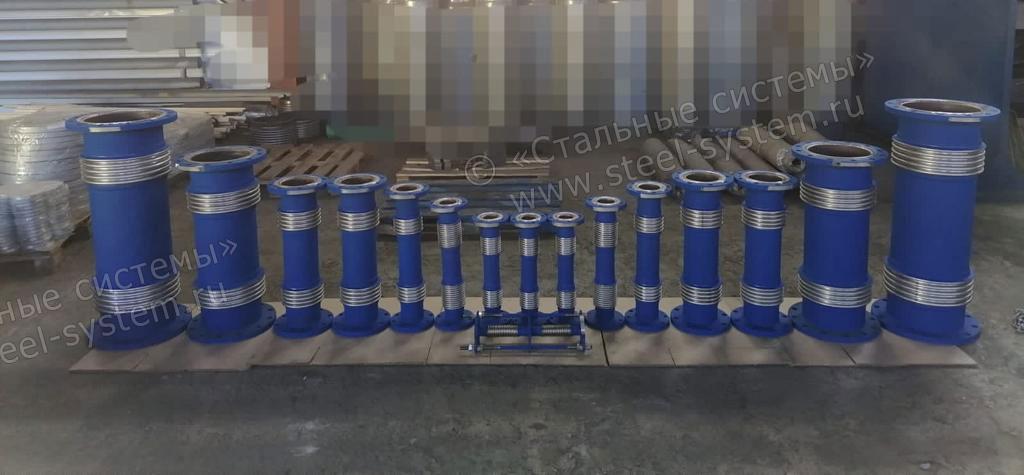

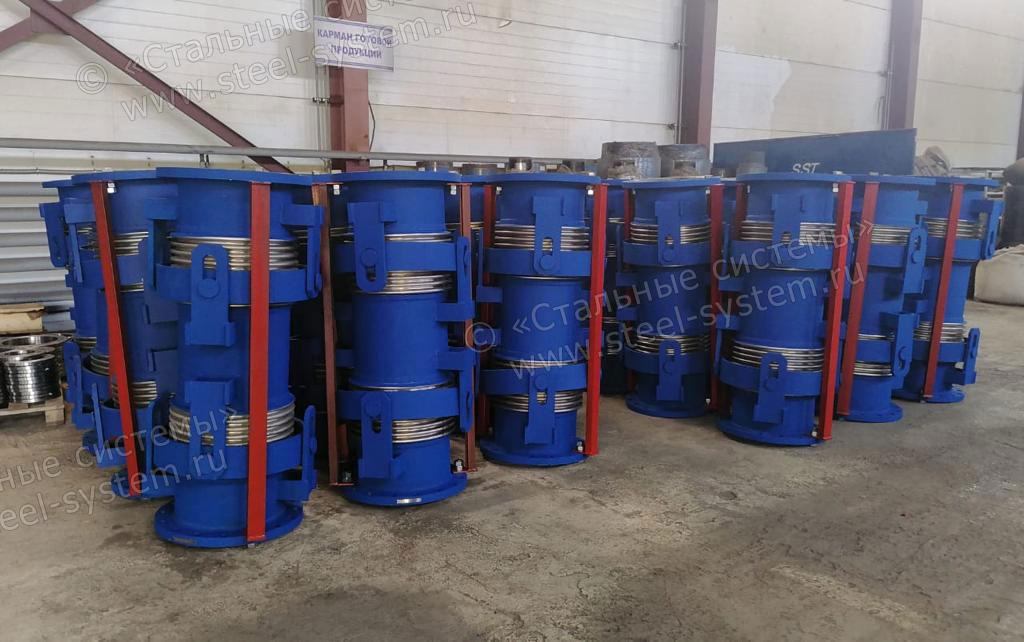

Наша компания производит и продаёт компенсаторы сильфонные универсальные КСУ под приварку и фланцевые. Данный тип компенсаторов используется для компенсации смещения, снятия вибрационных нагрузок во всех направлениях.

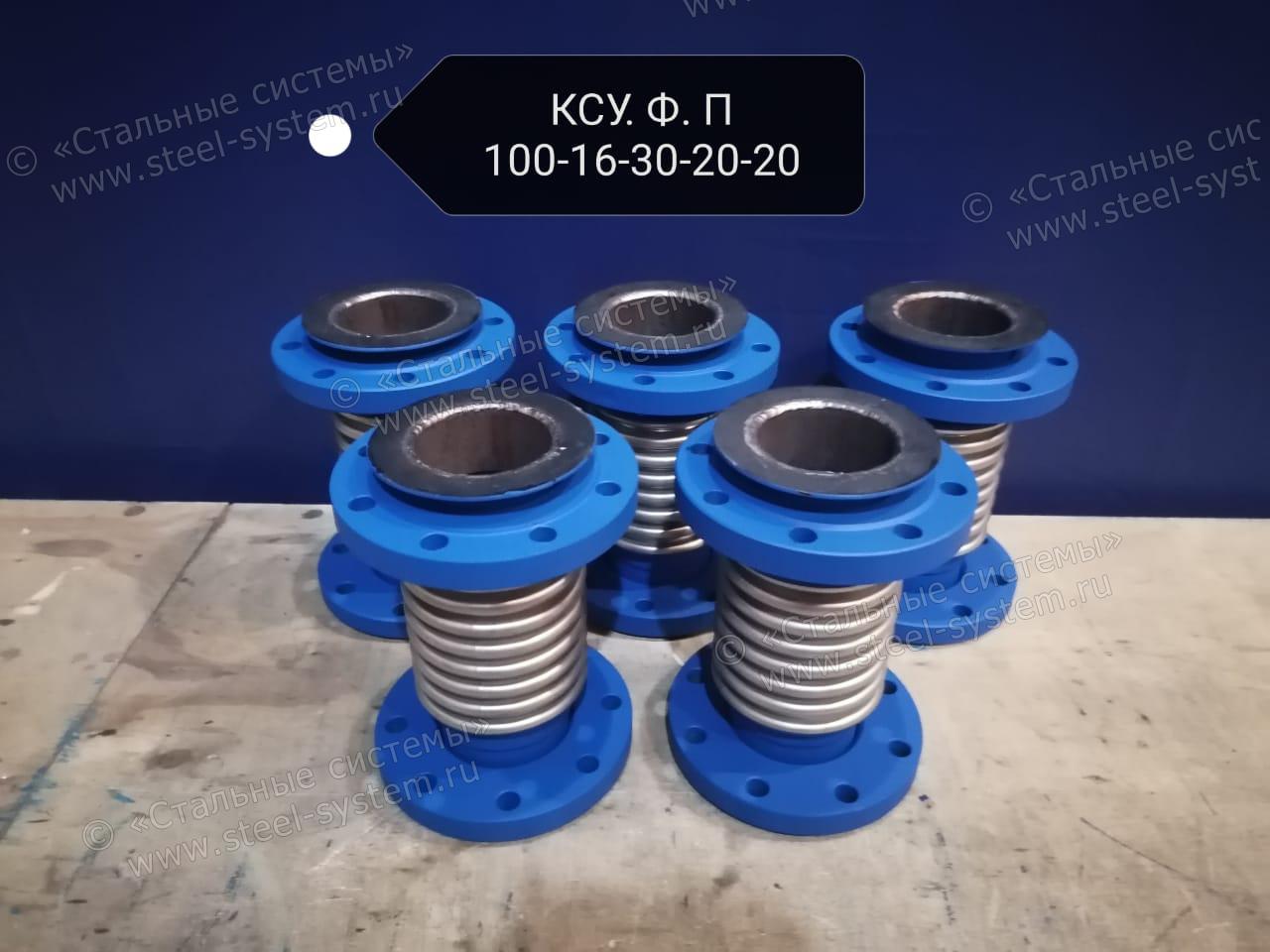

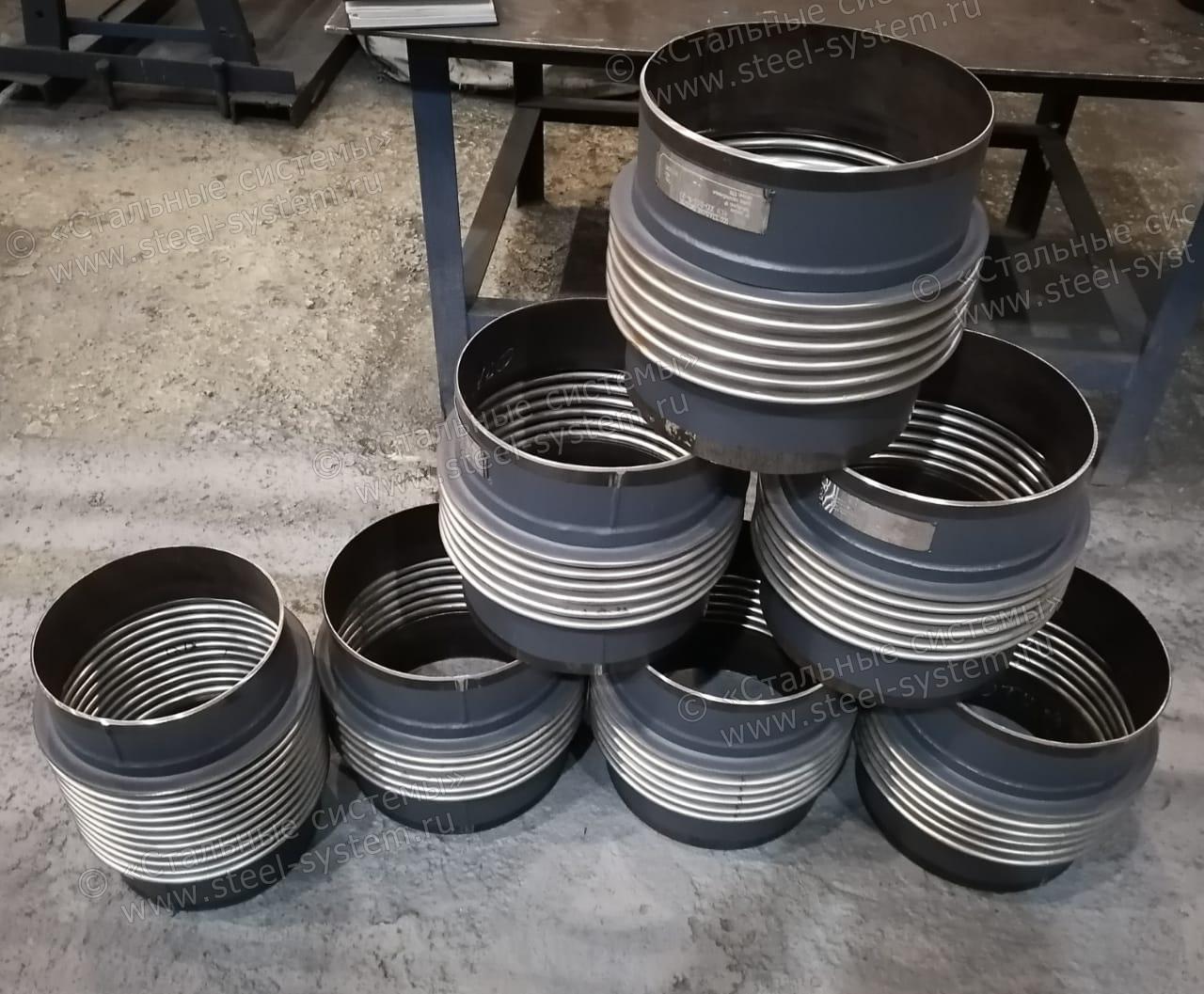

Компенсаторы сильфонные универсальные под приварку применяются в различных типах трубопроводов и газопроводов, двигателях, насосах и другом промышленном оборудовании.

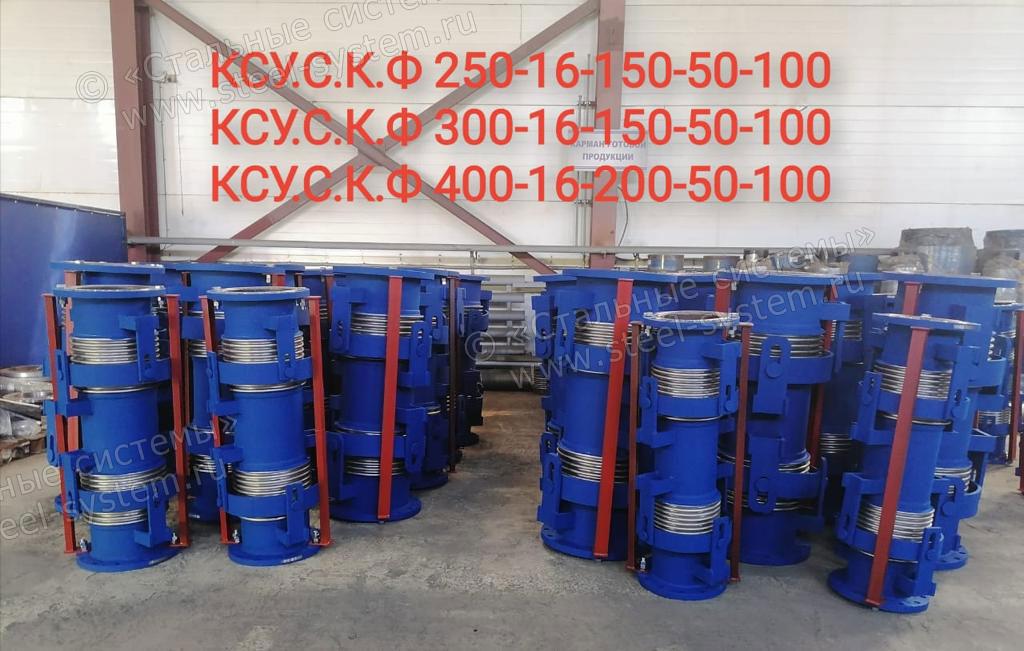

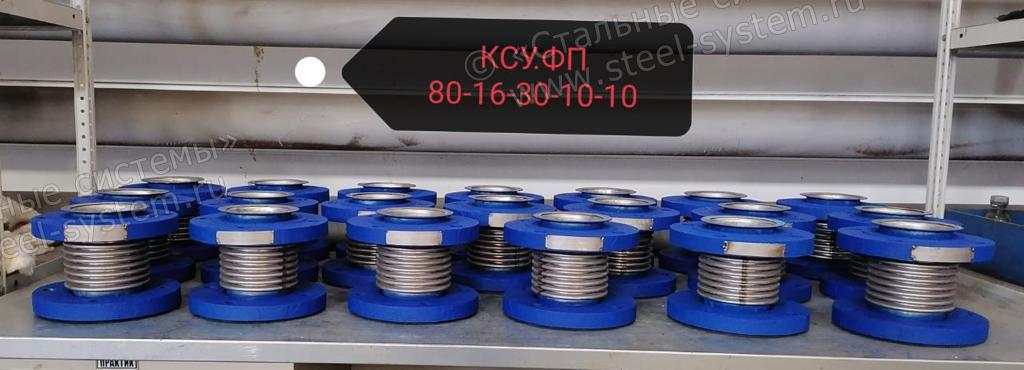

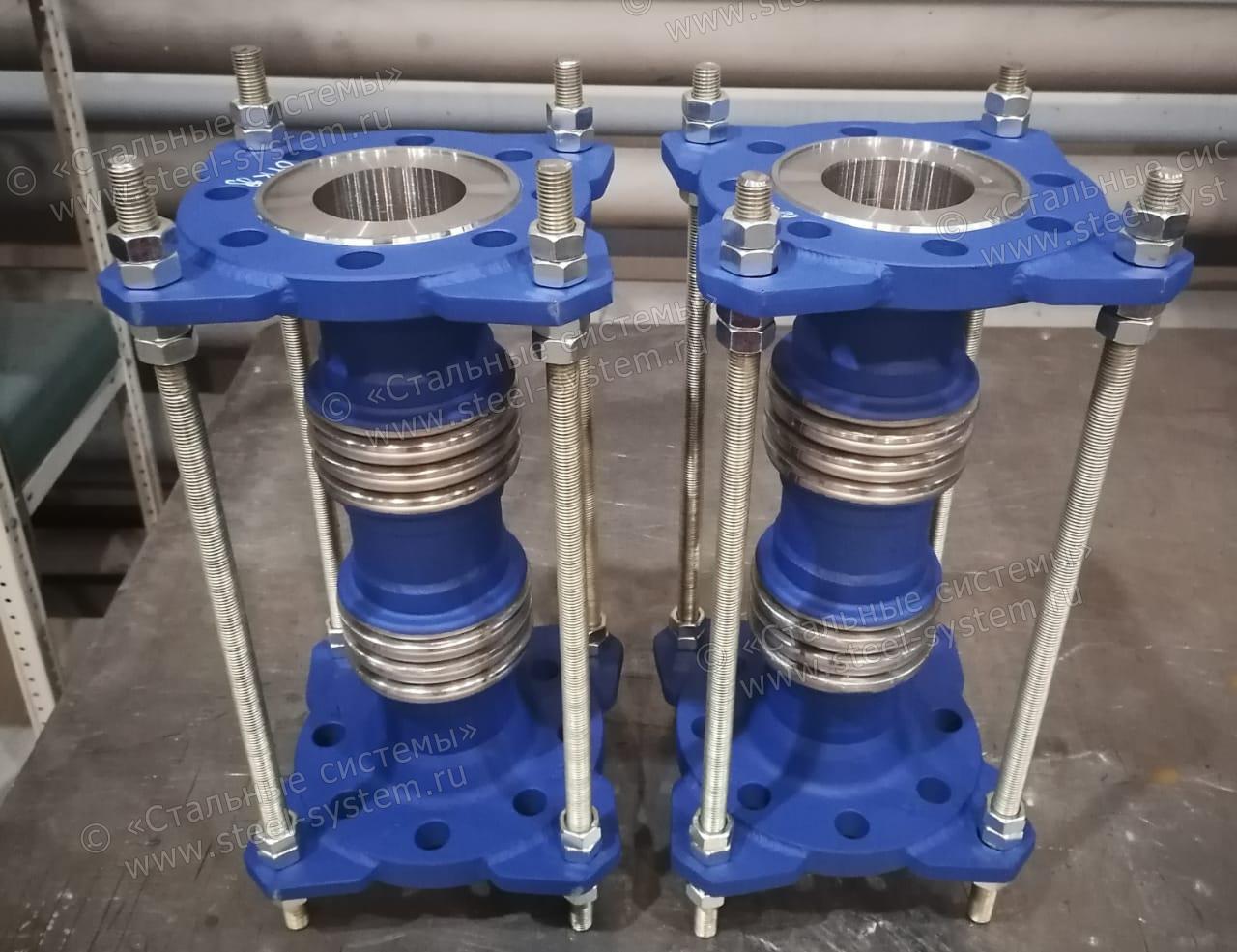

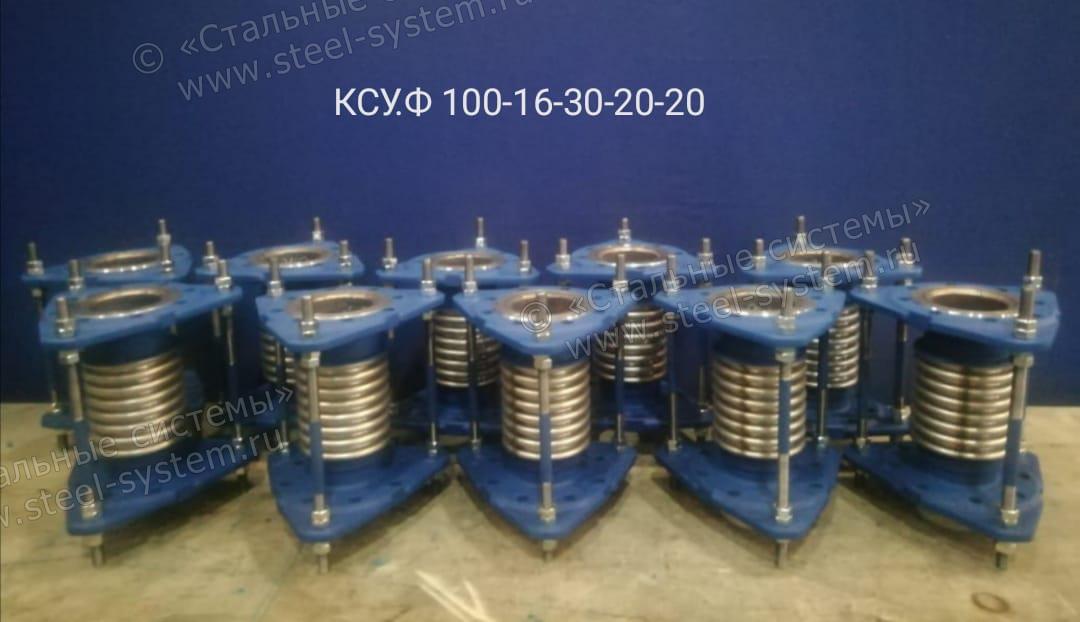

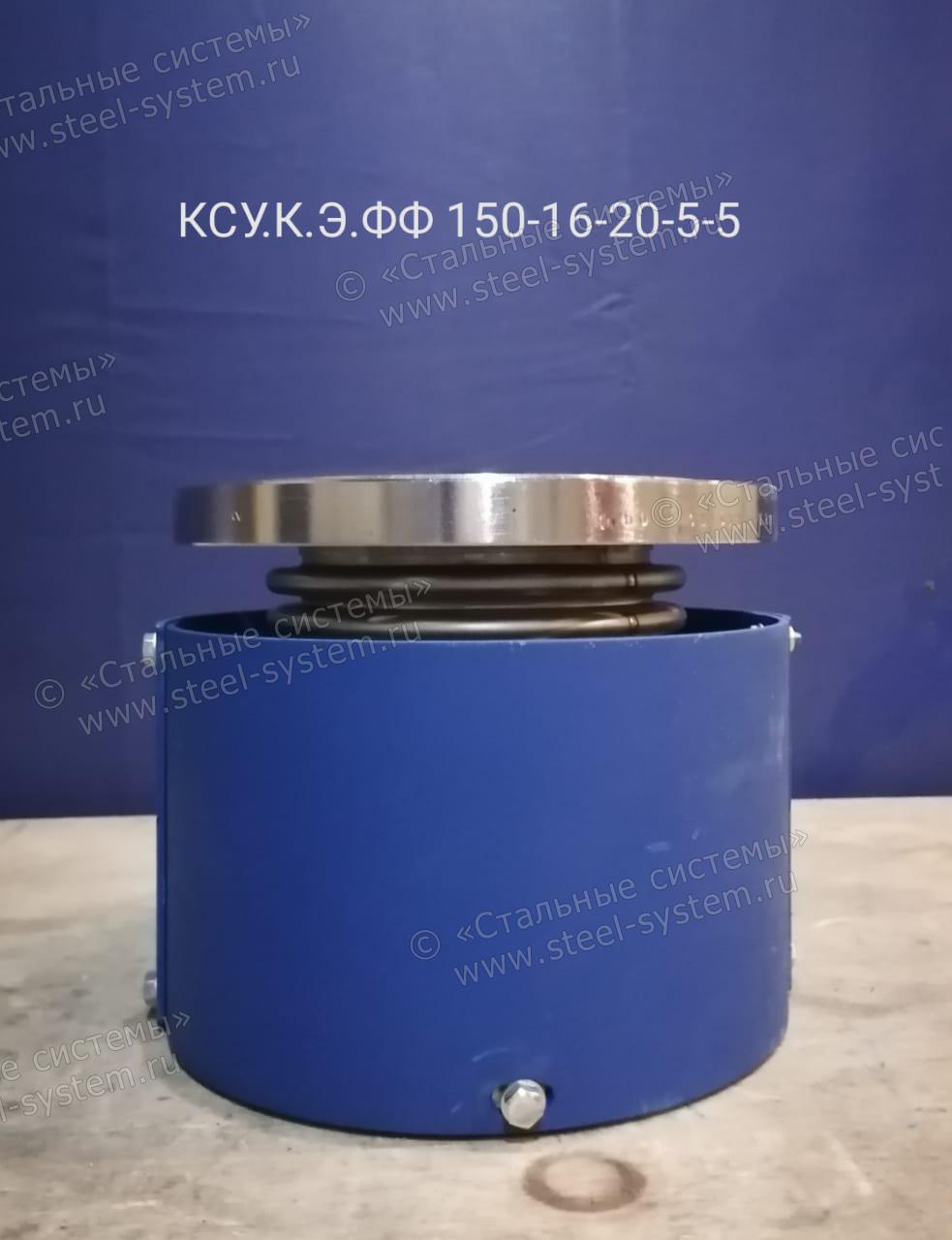

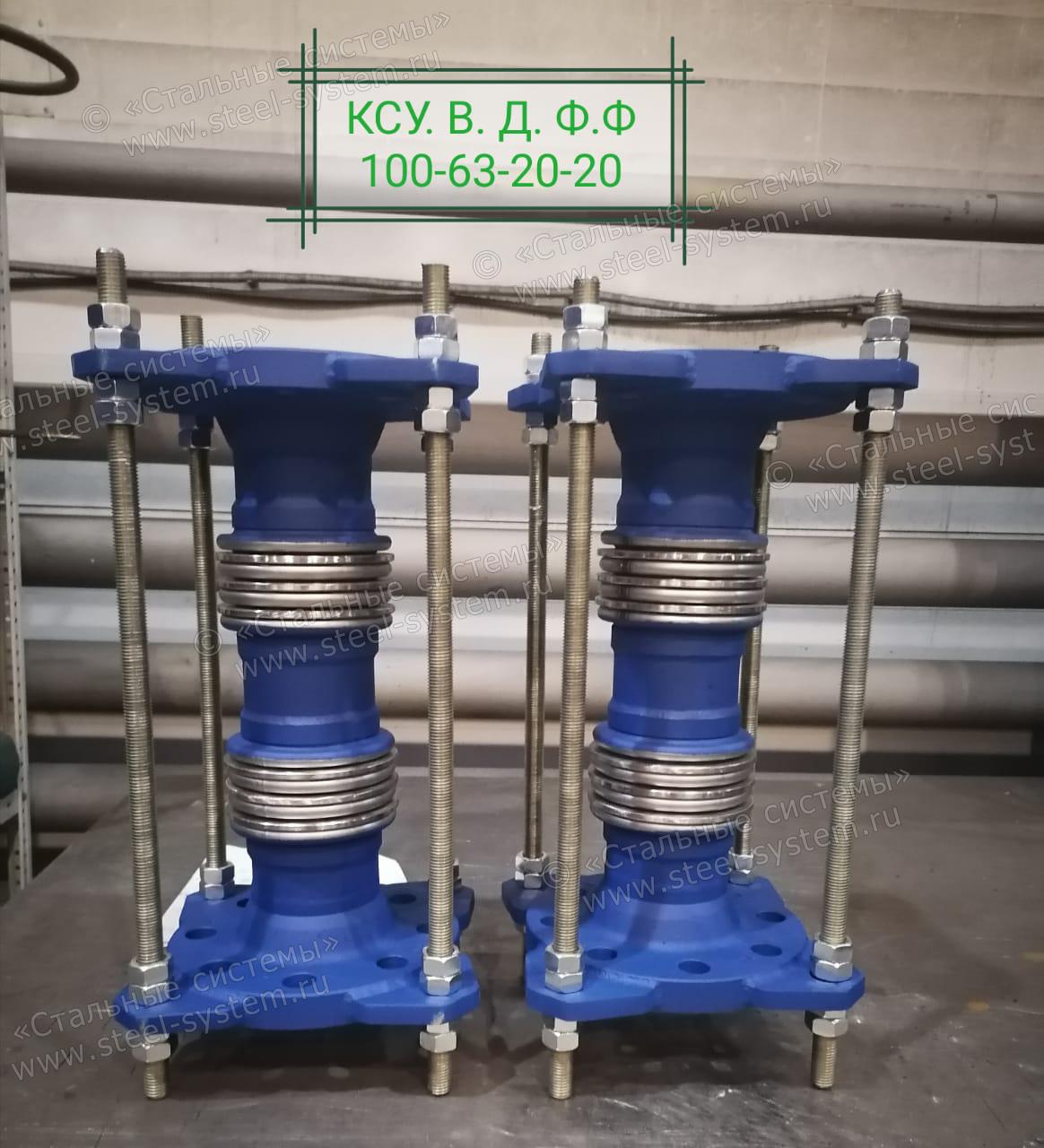

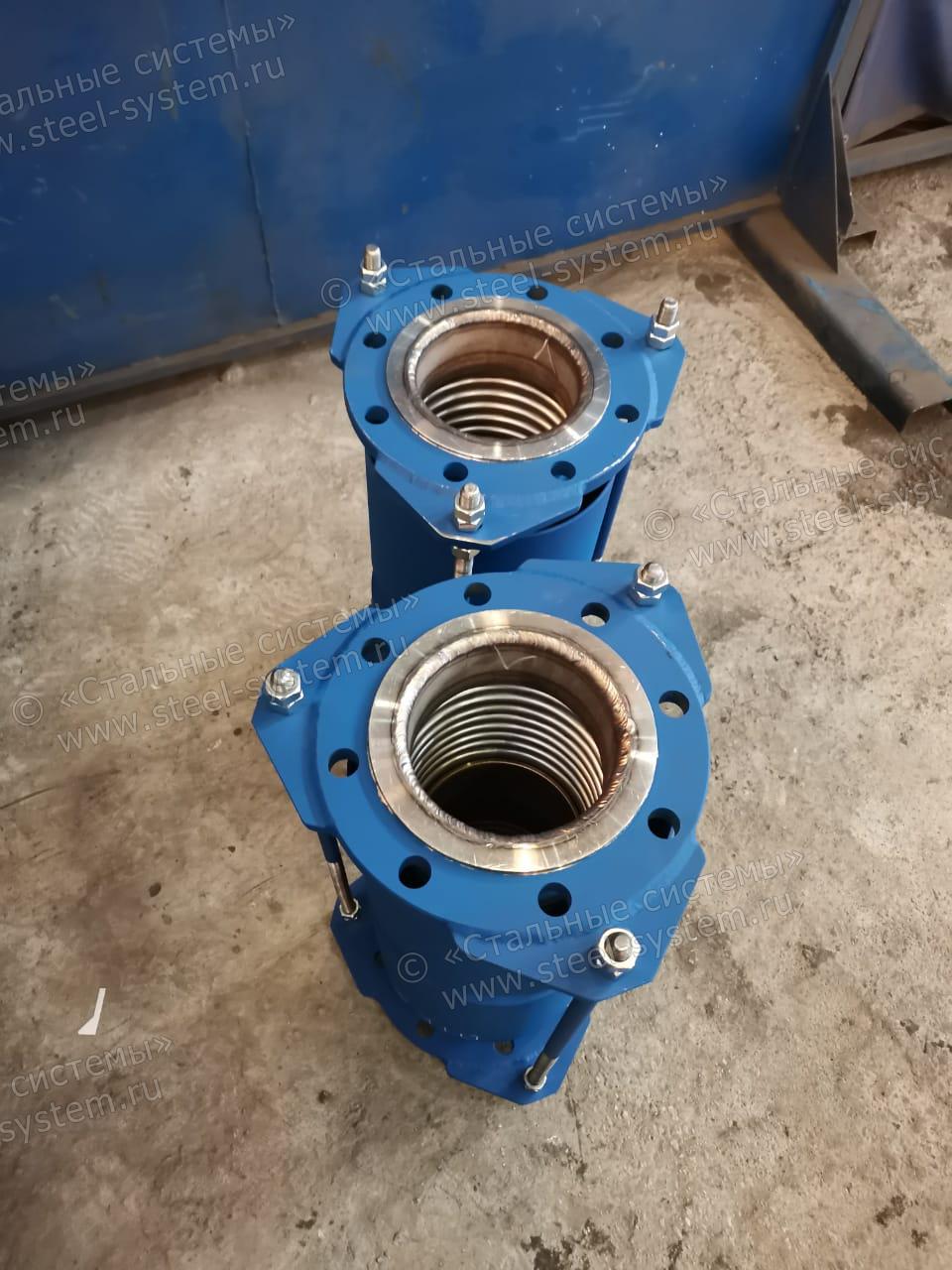

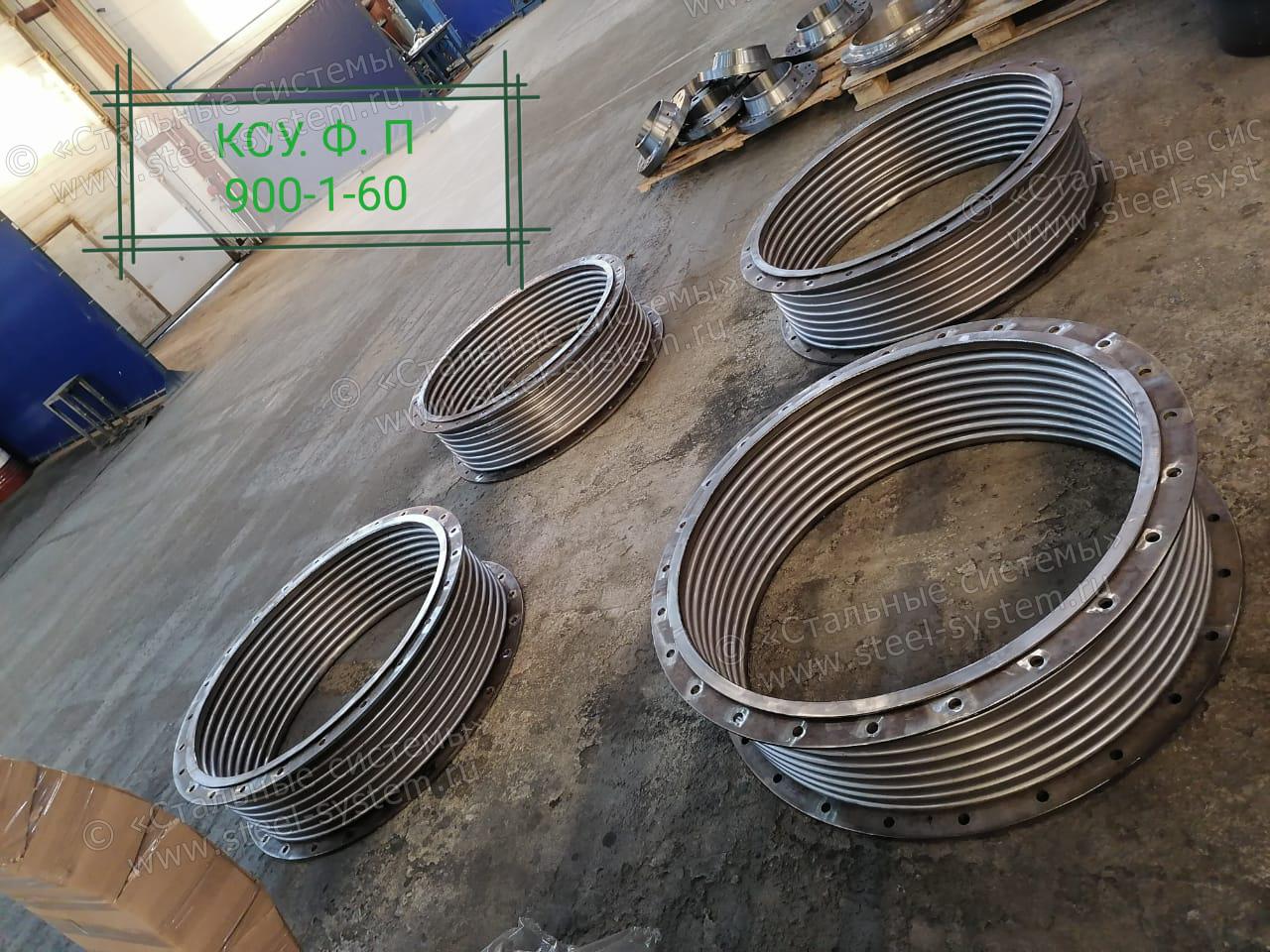

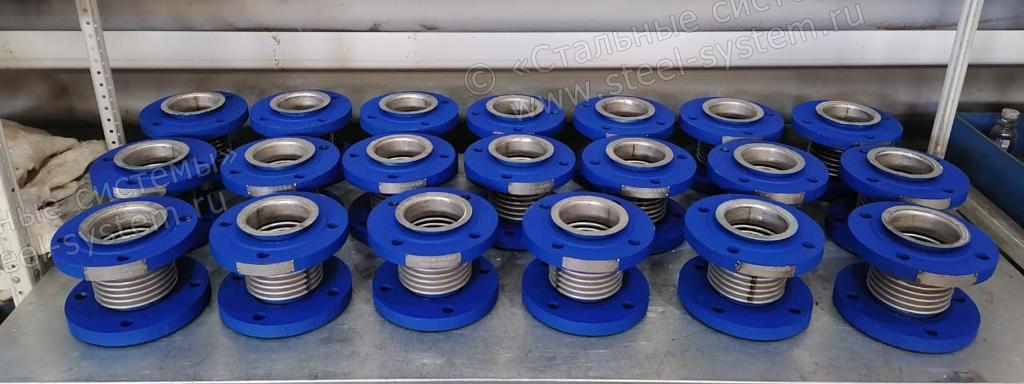

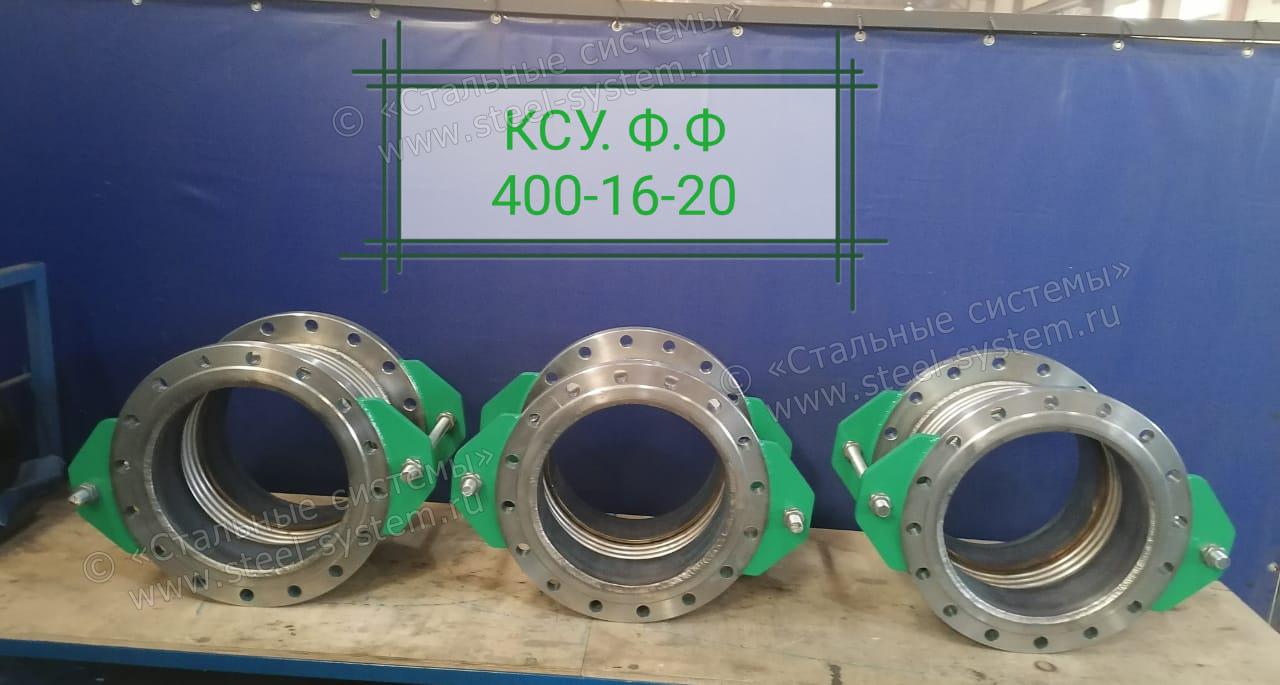

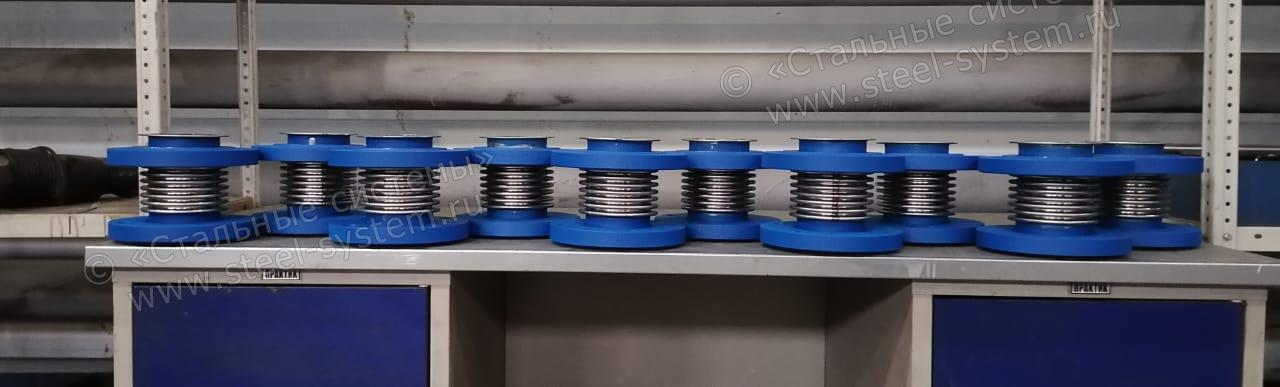

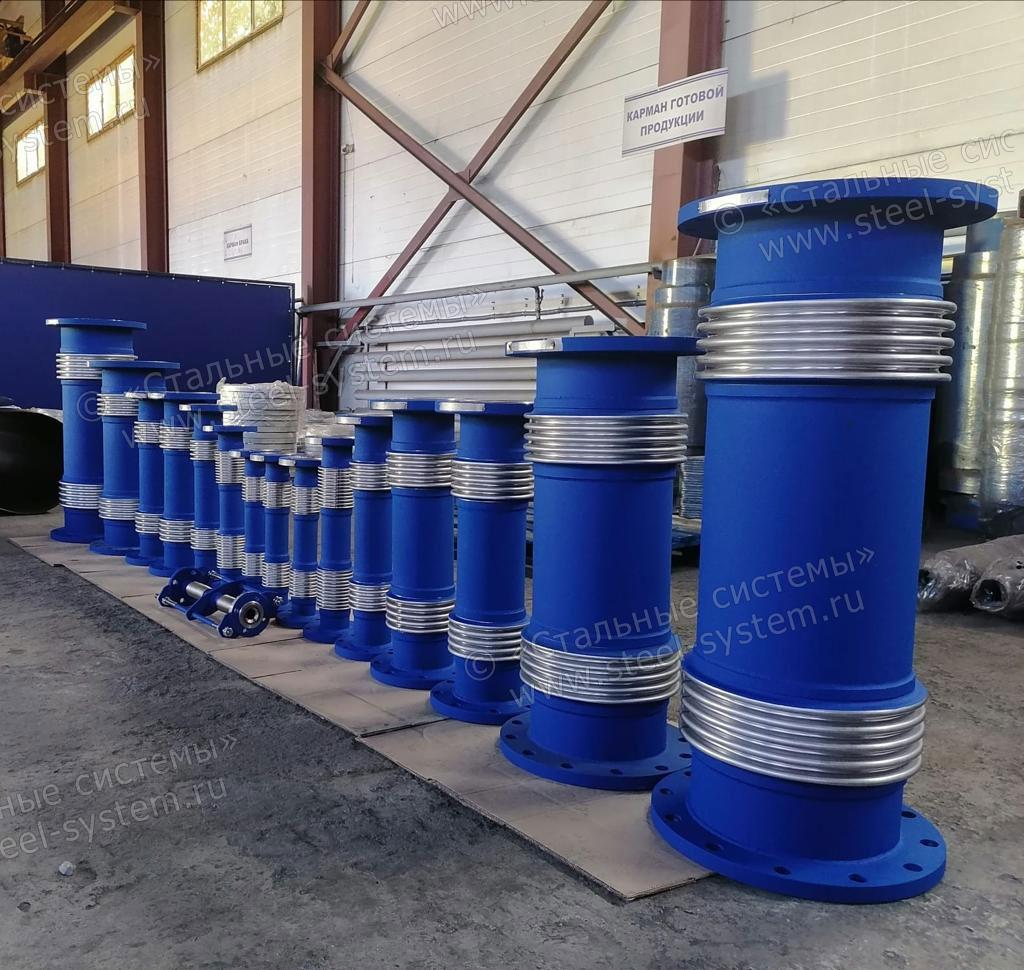

Компенсаторы сильфонные универсальные фланцевые применяются в различных типах трубопроводов, теплотрасс, системах отопления и водоснабжения.
Технические характеристики компенсаторов сильфонных универсальных КСУ
| Характеристики |
Стандарт |
Под заказ |
| DN, мм |
32-1000 |
15-5000 |
| PN, кгс/см2 |
16-25 |
Вакуум-150 |
| Сдвиговой ход, мм |
4-30 |
До 42 |
| Рабочая температура, °С |
От – 50 до +427 |
От – 250 до +950 |
| Рабочая среда |
Пар, газ, вода, нефть, трансформаторное масло, криогенная среда, химическая среда |
Материалы исполнения деталей:
| Материал исполнения |
Стандарт |
Под заказ |
| Сильфон и внутренний экран |
08Х18Н10Т |
08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Патрубки, фланцы |
Ст.20, ст. 3сп |
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух, ограничительные шпильки |
Ст.20, ст. 3сп |
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух, внутренний экран и фланцы комплектуются только по запросу. |

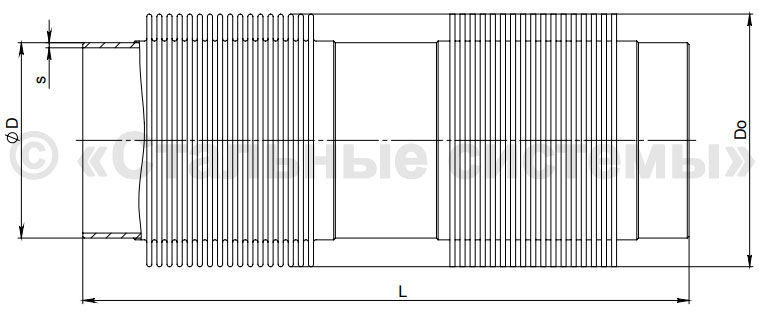

Рабочие чертежи компенсаторов универсальных КСУ (фланцевые, под приварку)

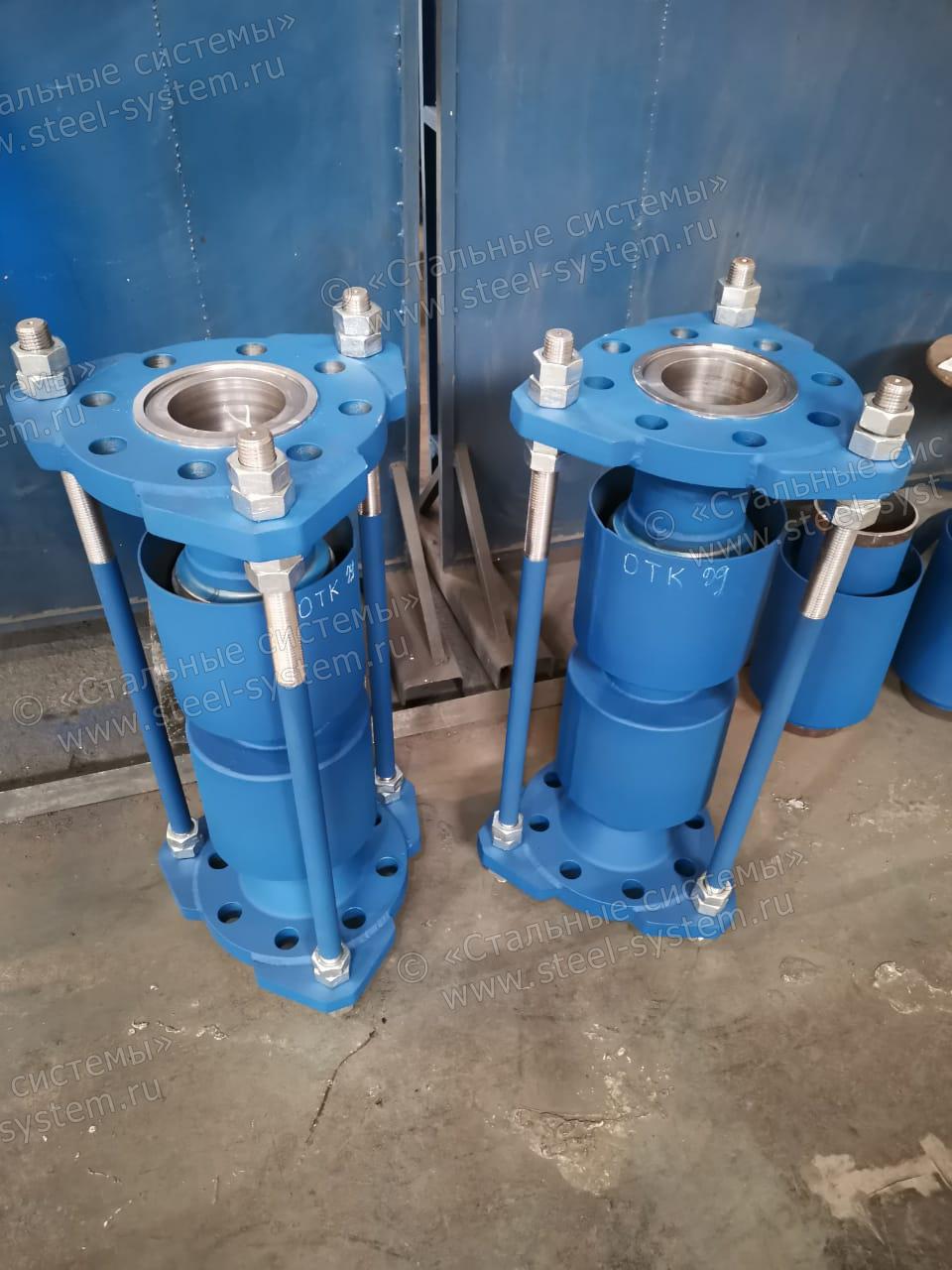

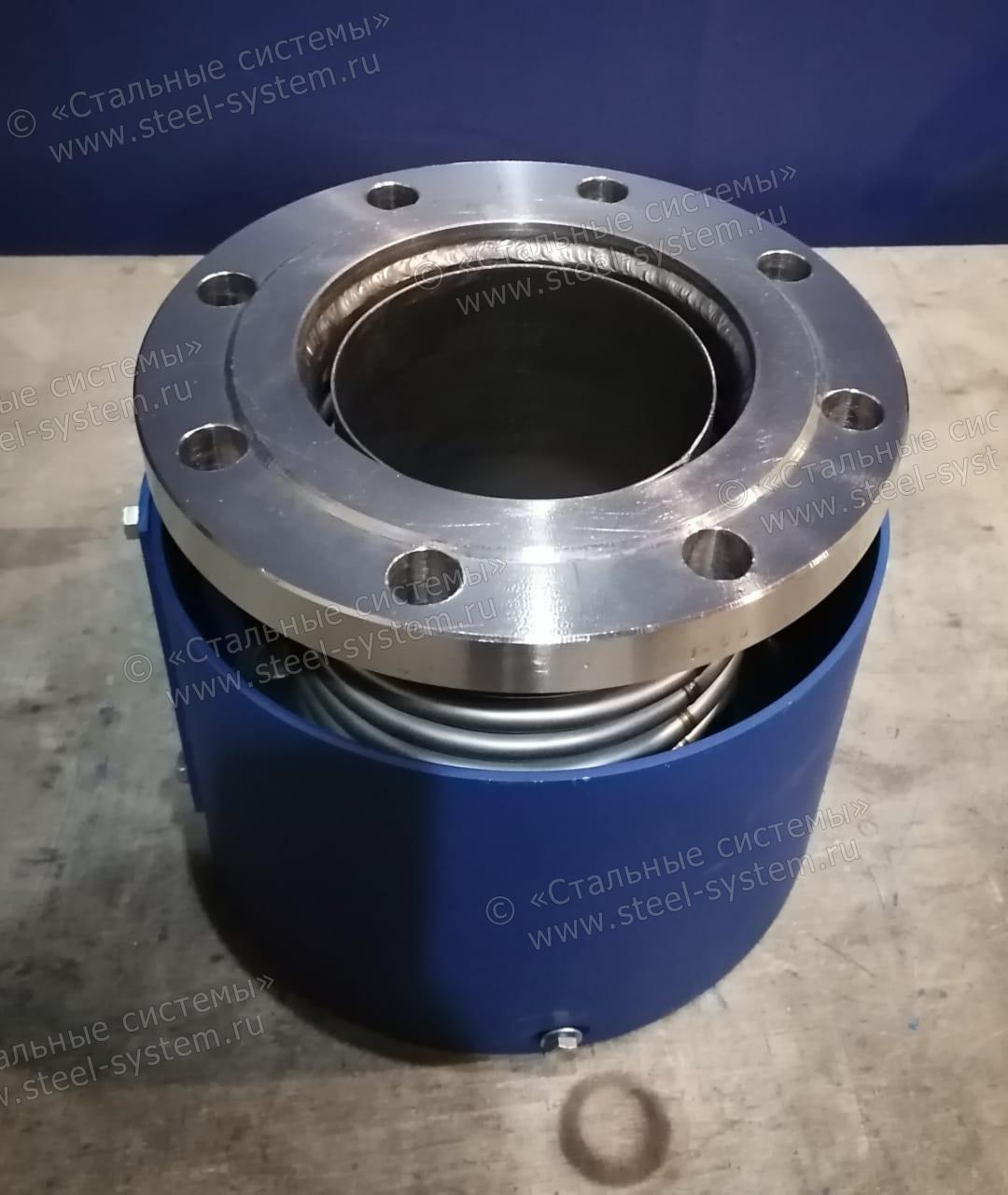

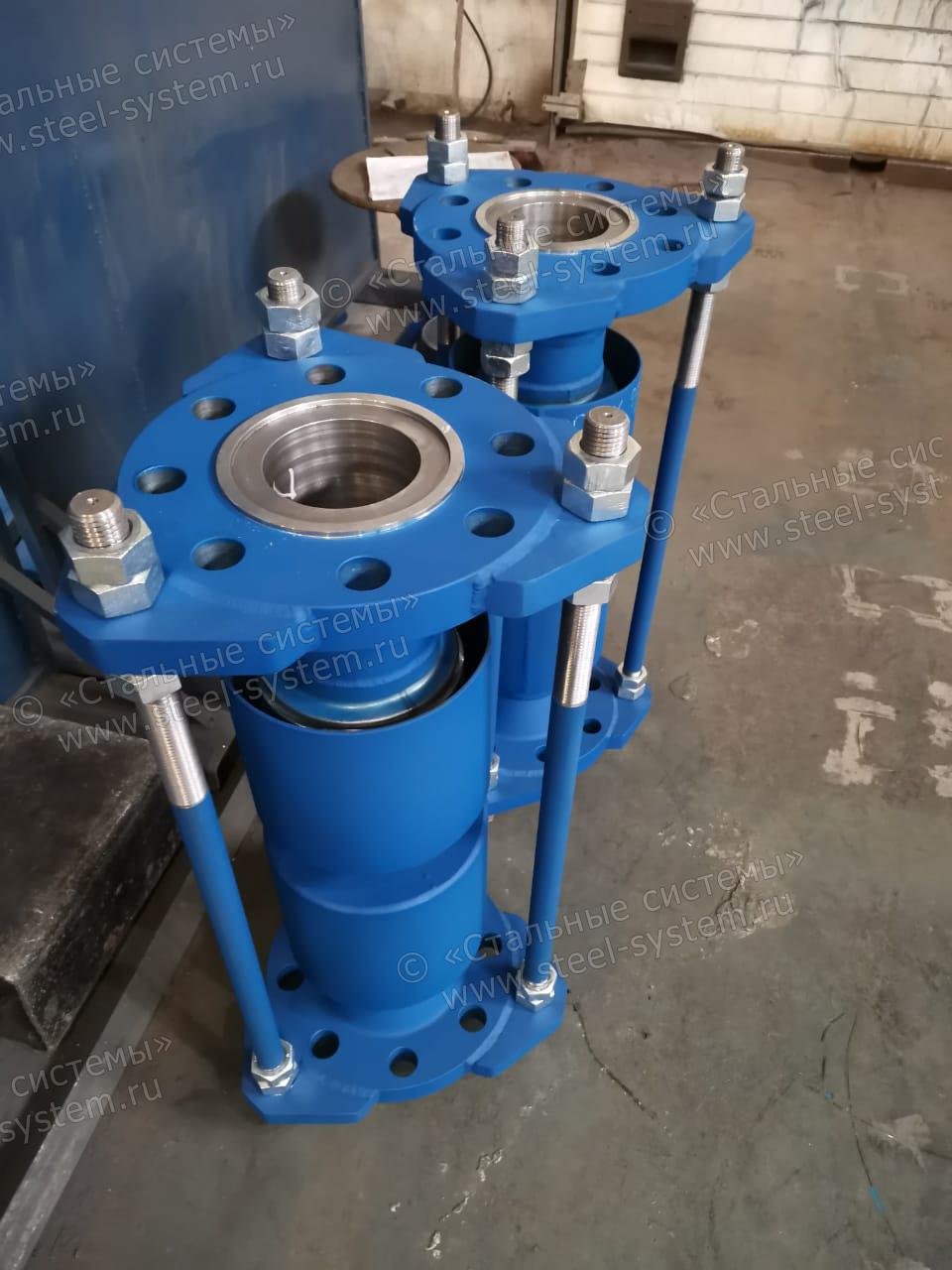

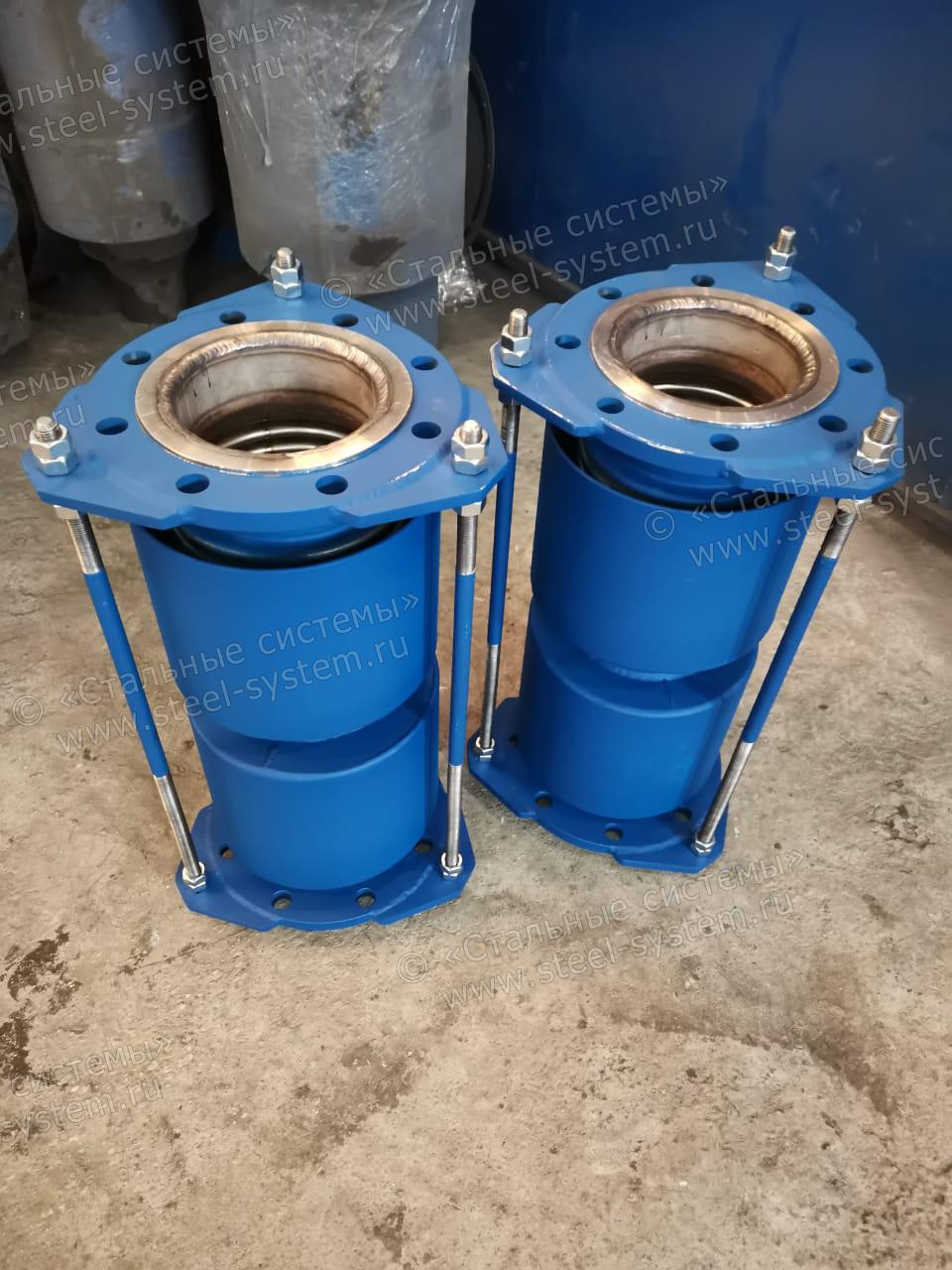

Компенсатор сильфонный универсальный КСУ:

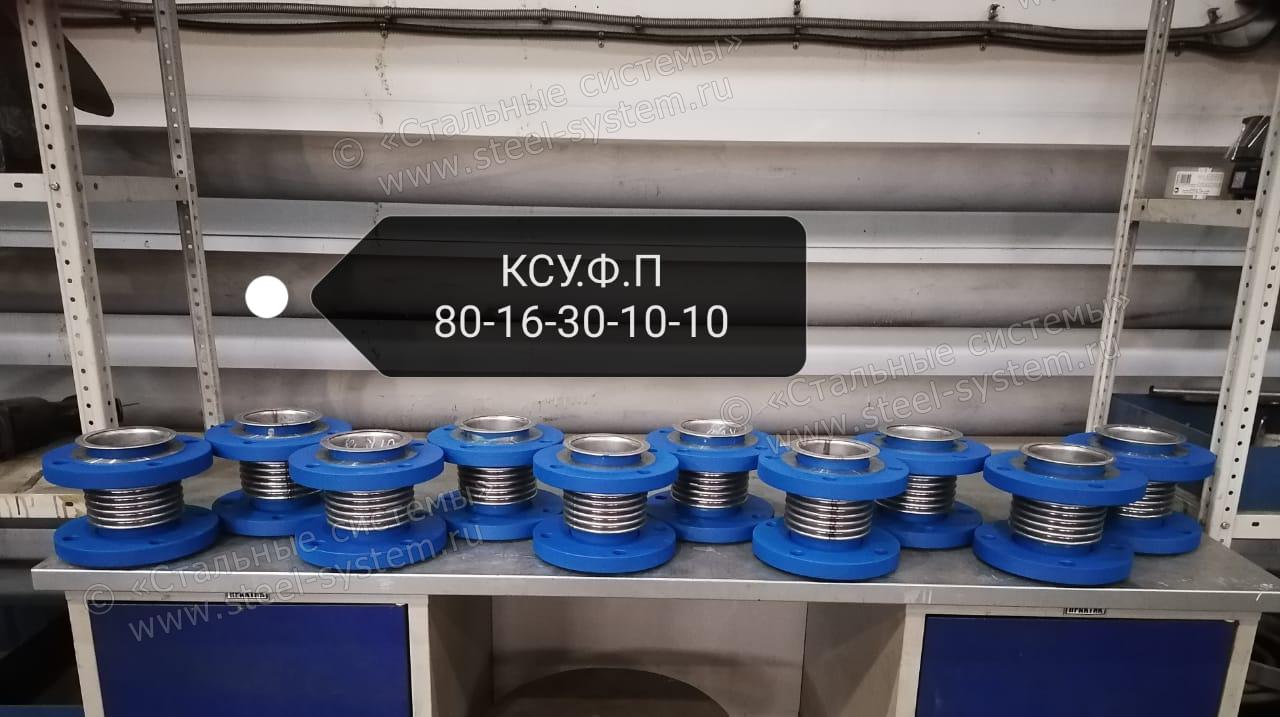

Стандартные типоразмеры компенсаторов КСУ (фланцевых, под приварку)
| Обозначение |
PN, кгс/см2 |
DN, мм |
DxS, мм |
Осевой ход, мм |
Сдвиговой ход, мм |
Угловой ход, мм |
| КСУ SST 32-16-50-40-50-… |
16 |
32 |
42х3,5 |
50 |
40 |
50(+/-25) |
| КСУ SST 40-16-50-40-50-… |
16 |
40 |
48х3 |
50 |
40 |
50(+/-25) |
| КСУ SST 50-16-50-40-50-… |
16 |
50 |
57х4 |
50 |
40 |
50(+/-25) |
| КСУ SST 50-25-50-40-50-… |
25 |
50 |
57х4 |
50 |
40 |
50(+/-25) |
| КСУ SST 65-16-50-40-50-… |
16 |
65 |
76х4 |
50 |
40 |
50(+/-25) |
| КСУ SST 65-25-50-40-50-… |
25 |
65 |
76х4 |
50 |
40 |
50(+/-25) |
| КСУ SST 80-16-50-40-50-… |
16 |
80 |
89х4 |
50 |
40 |
50(+/-25) |
| КСУ SST 80-25-50-40-50-… |
25 |
80 |
89х4 |
50 |
40 |
50(+/-25) |
| КСУ SST 100-16-100-40-50-… |
16 |
100 |
108х4 |
100 |
40 |
50(+/-25) |
| КСУ SST 100-25-100-40-50-… |
25 |
100 |
108х4 |
100 |
40 |
50(+/-25) |
| КСУ SST 125-16-100-40-50-… |
16 |
125 |
133х4,5 |
100 |
40 |
50(+/-25) |
| КСУ SST 125-25-100-40-50-… |
25 |
125 |
133х4,5 |
100 |
40 |
50(+/-25) |
| КСУ SST 150-16-100-40-50-… |
16 |
150 |
159х4,5 |
100 |
40 |
50(+/-25) |
| КСУ SST 150-25-100-40-50-… |
25 |
150 |
159х4,5 |
100 |
40 |
50(+/-25) |
| КСУ SST 200-16-160-40-50-… |
16 |
200 |
219х6 |
160 |
40 |
50(+/-25) |
| КСУ SST 200-25-160-40-50-… |
25 |
200 |
219х6 |
160 |
40 |
50(+/-25) |
| КСУ SST 250-16-160-40-50-… |
16 |
250 |
273х7 |
160 |
40 |
50(+/-25) |
| КСУ SST 250-25-180-40-50-… |
25 |
250 |
273х7 |
180 |
40 |
50(+/-25) |
| КСУ SST 300-16-180-40-50-… |
16 |
300 |
325х7 |
180 |
40 |
50(+/-25) |
| КСУ SST 300-25-180-40-50-… |
25 |
300 |
325х7 |
180 |
40 |
50(+/-25) |
Диаметр DN 350-5000 по запросу, также как и давление PN от 25 кгс/см2.
Возможно полное изменение всех технических характеристик по требованиям в проекте “Заказчика”.
Цены на Компенсаторы сильфонные универсальные КСУ (под приварку, фланцевые)
Цены рассчитываются индивидуально, исходя из модели компенсатора, конструктивных особенностей, материала сильфона, внутреннего экрана, патрубков и защитного кожуха.
Мы готовы предложить выгодные цены на Компенсаторы сильфонные универсальные КСУ (под приварку, фланцевые), строгое соблюдение сроков и стандартов.
Отгрузка компенсаторов производится по России и в страны СНГ. Срок изготовления — от 3-х рабочих дней.
