Эскиз компенсатора сильфонного поворотного (углового) 2КСП
Эскиз компенсатора сильфонного поворотного (углового) 2КСП в разрезе

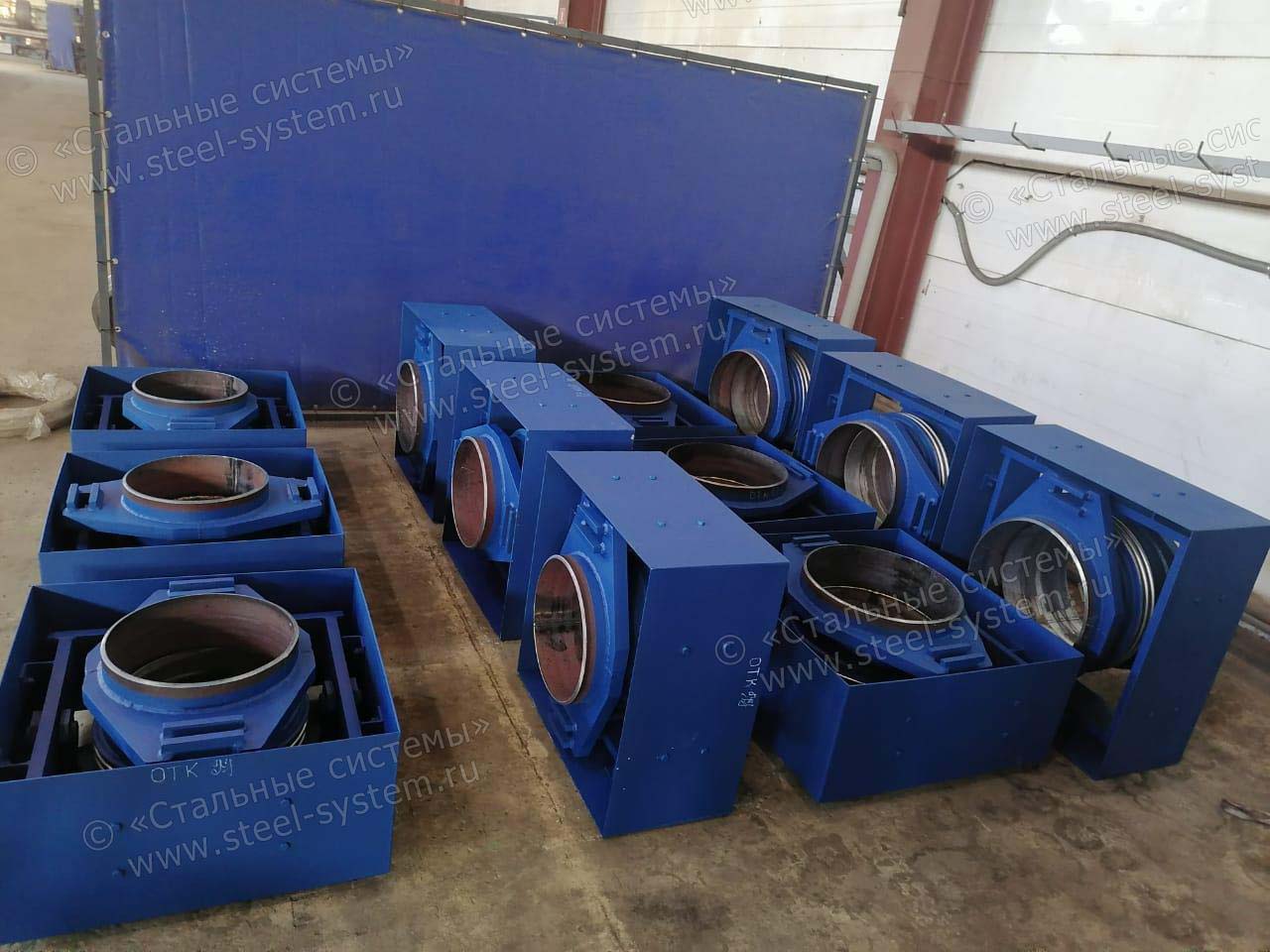

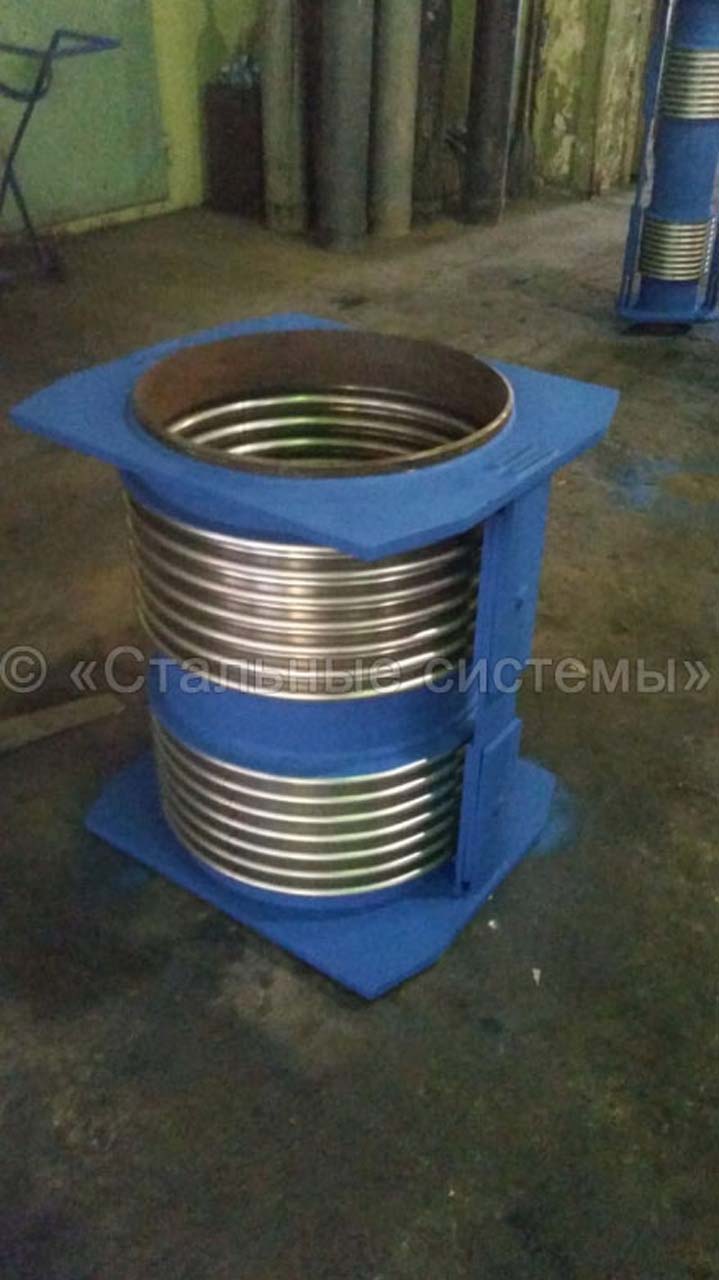

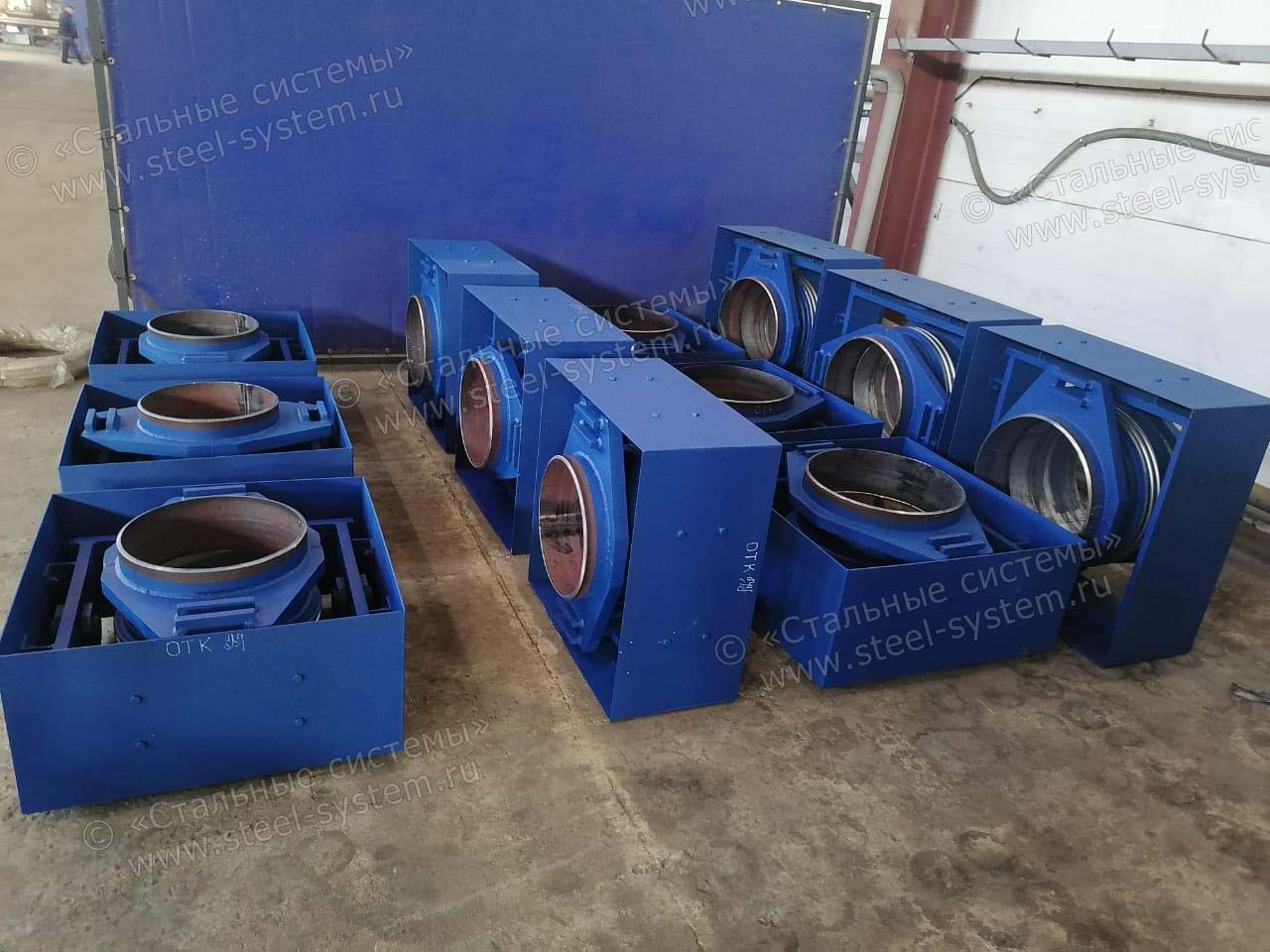

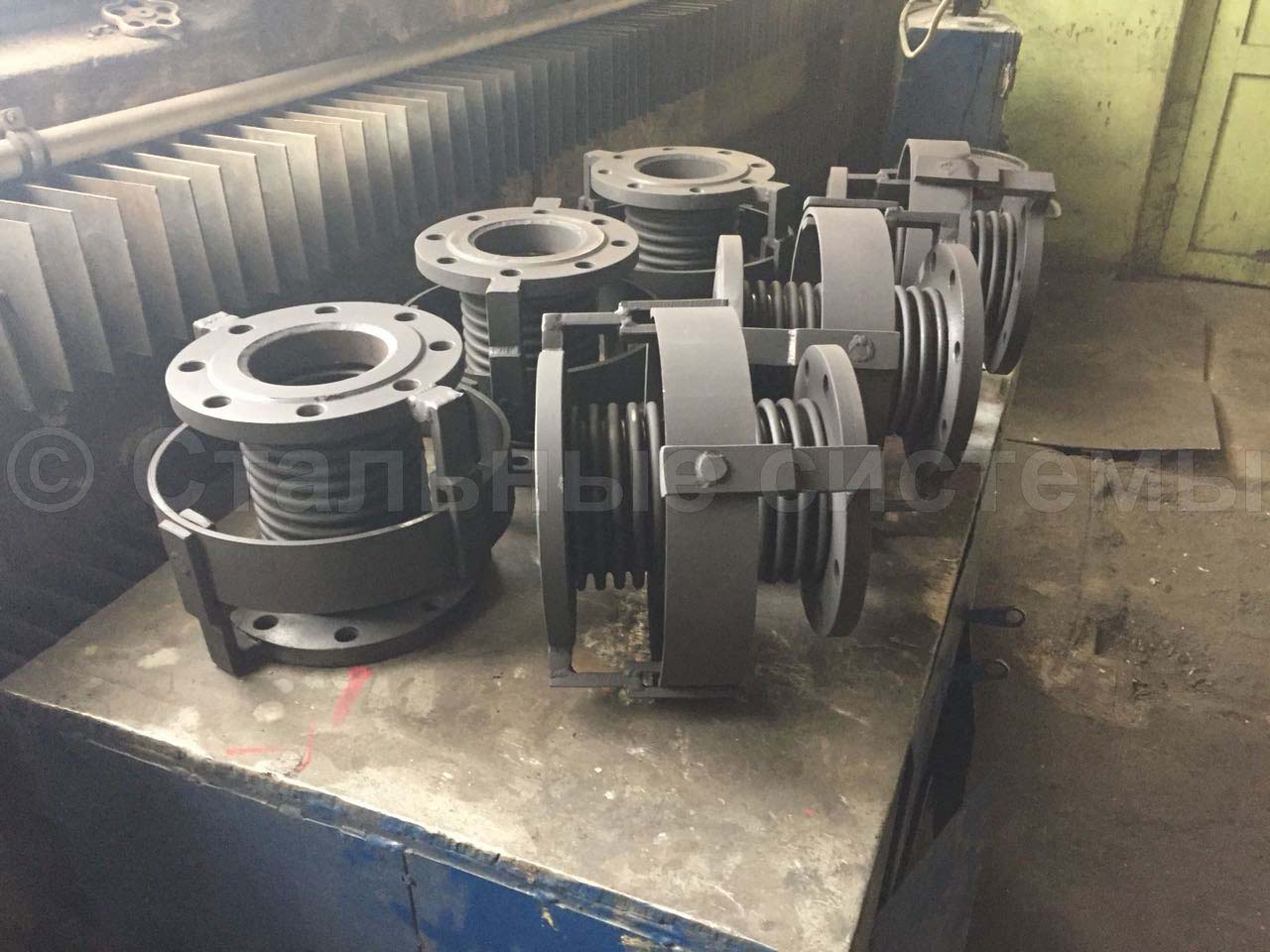

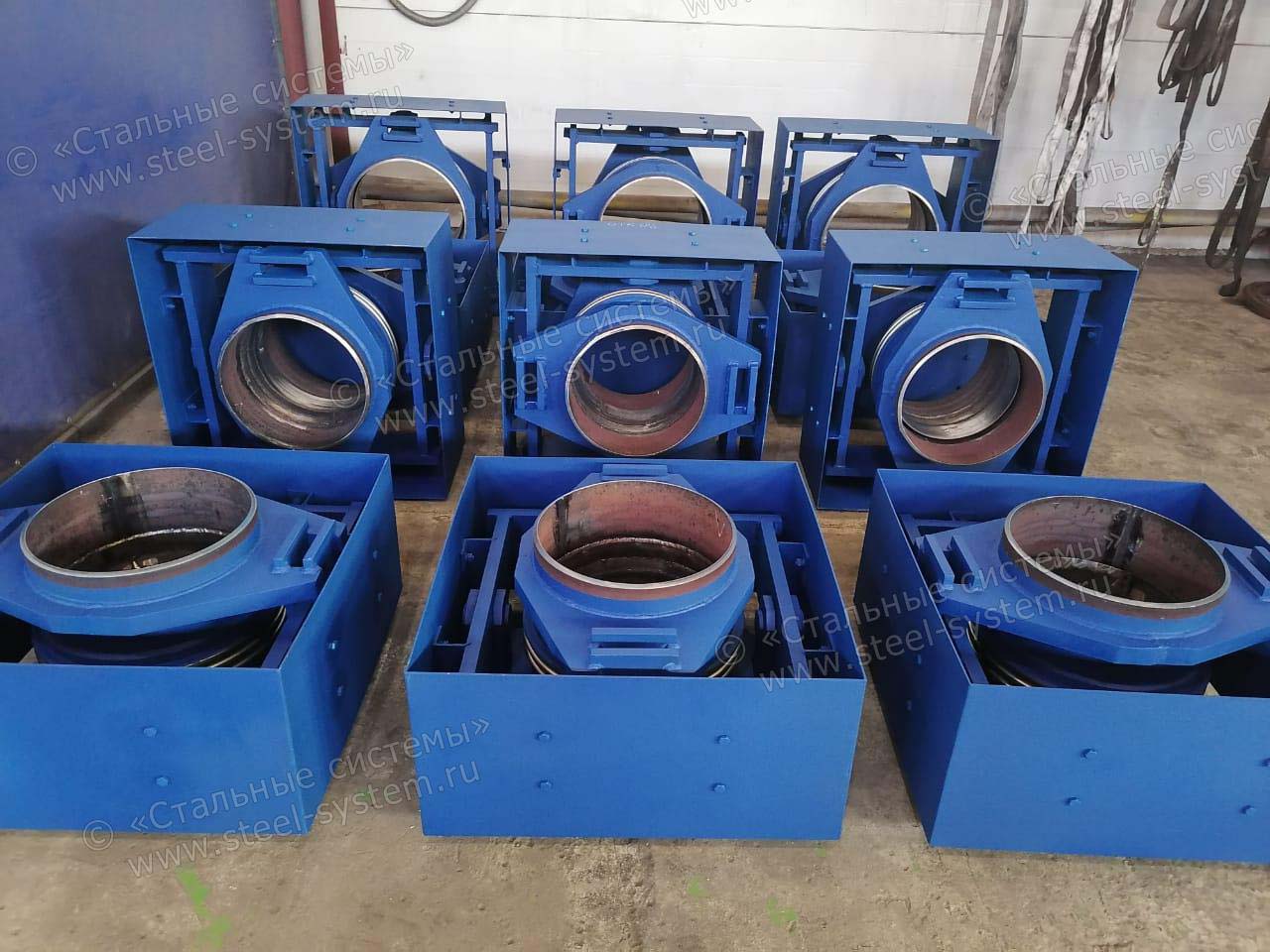

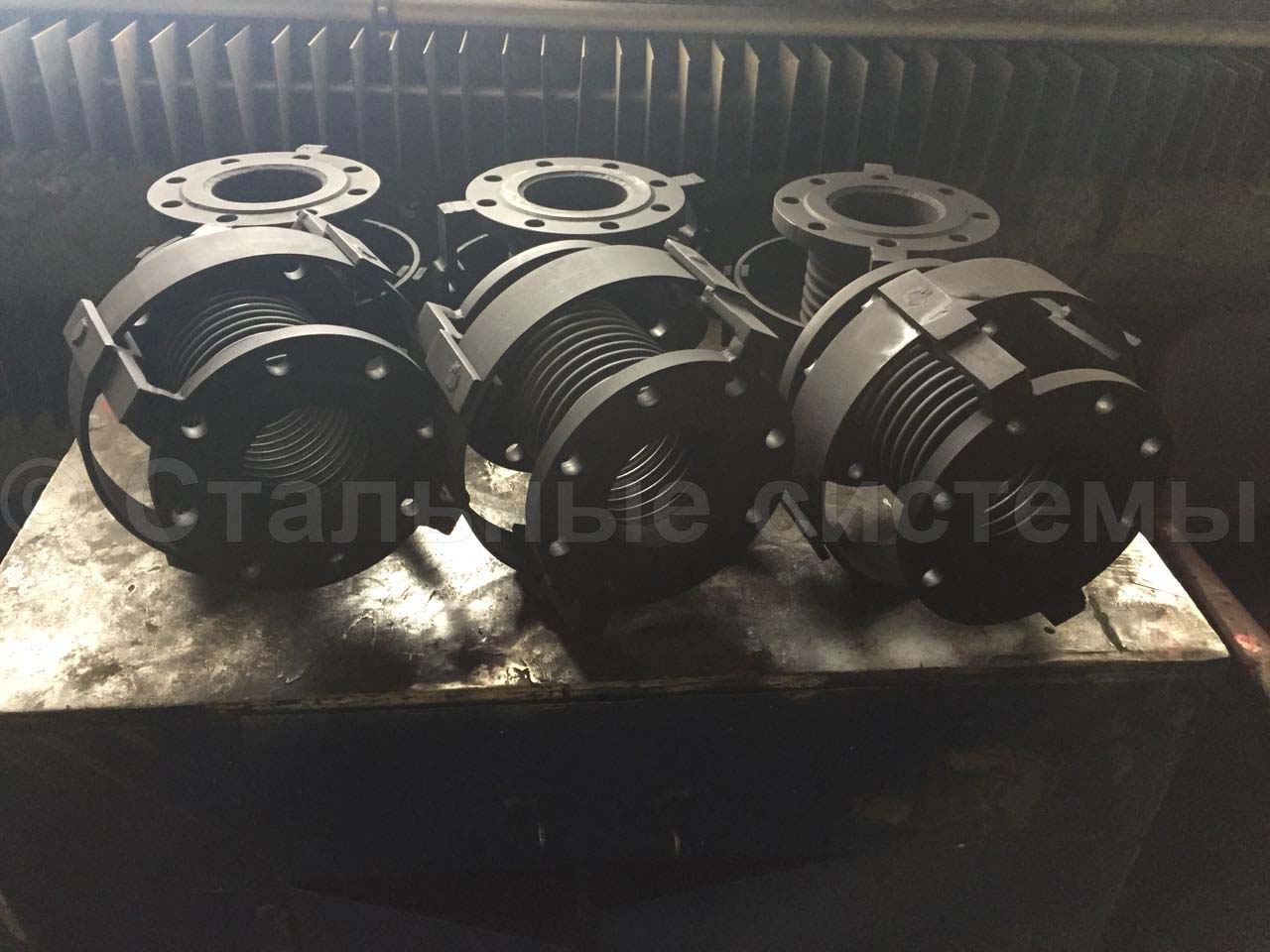

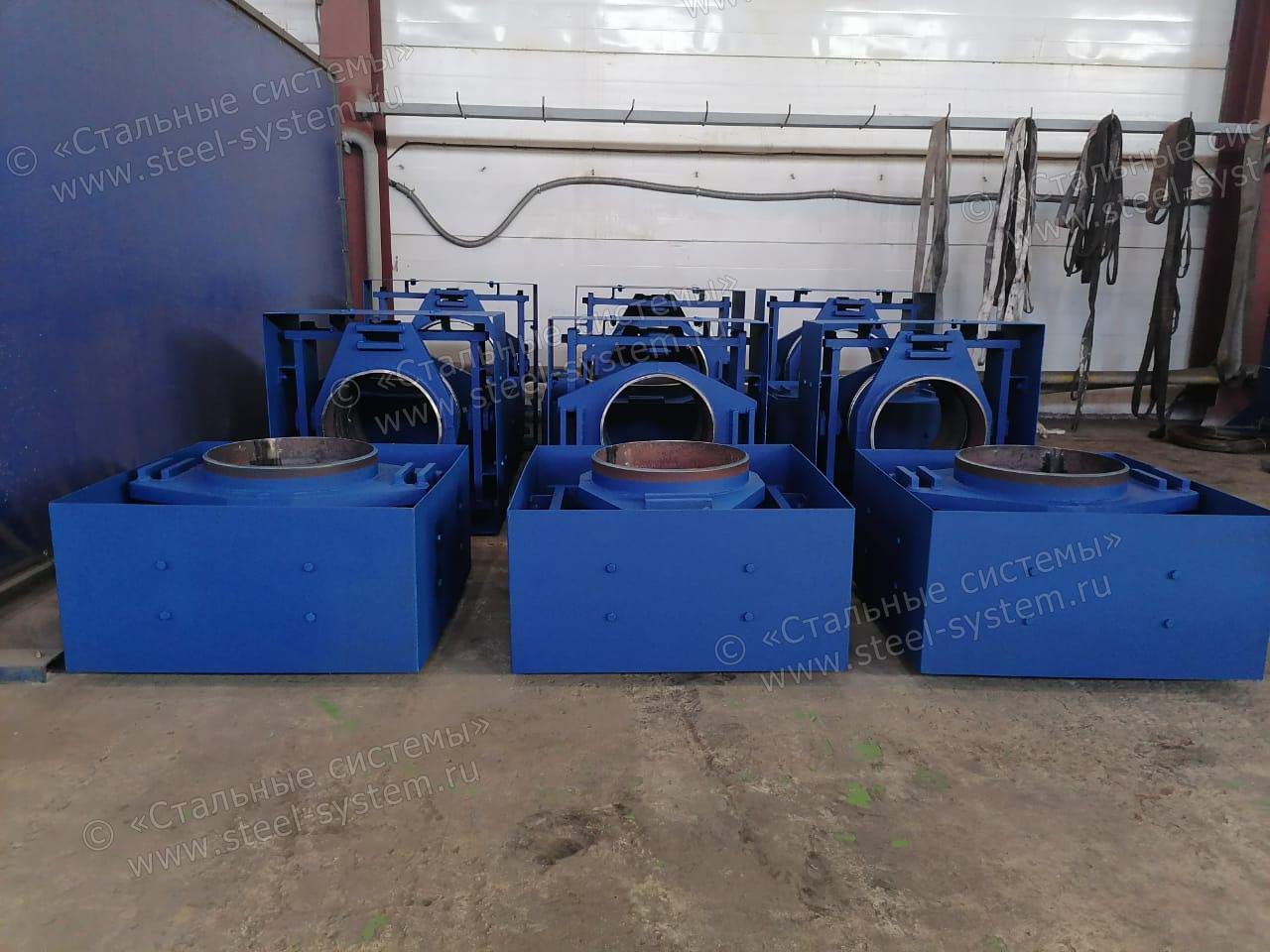

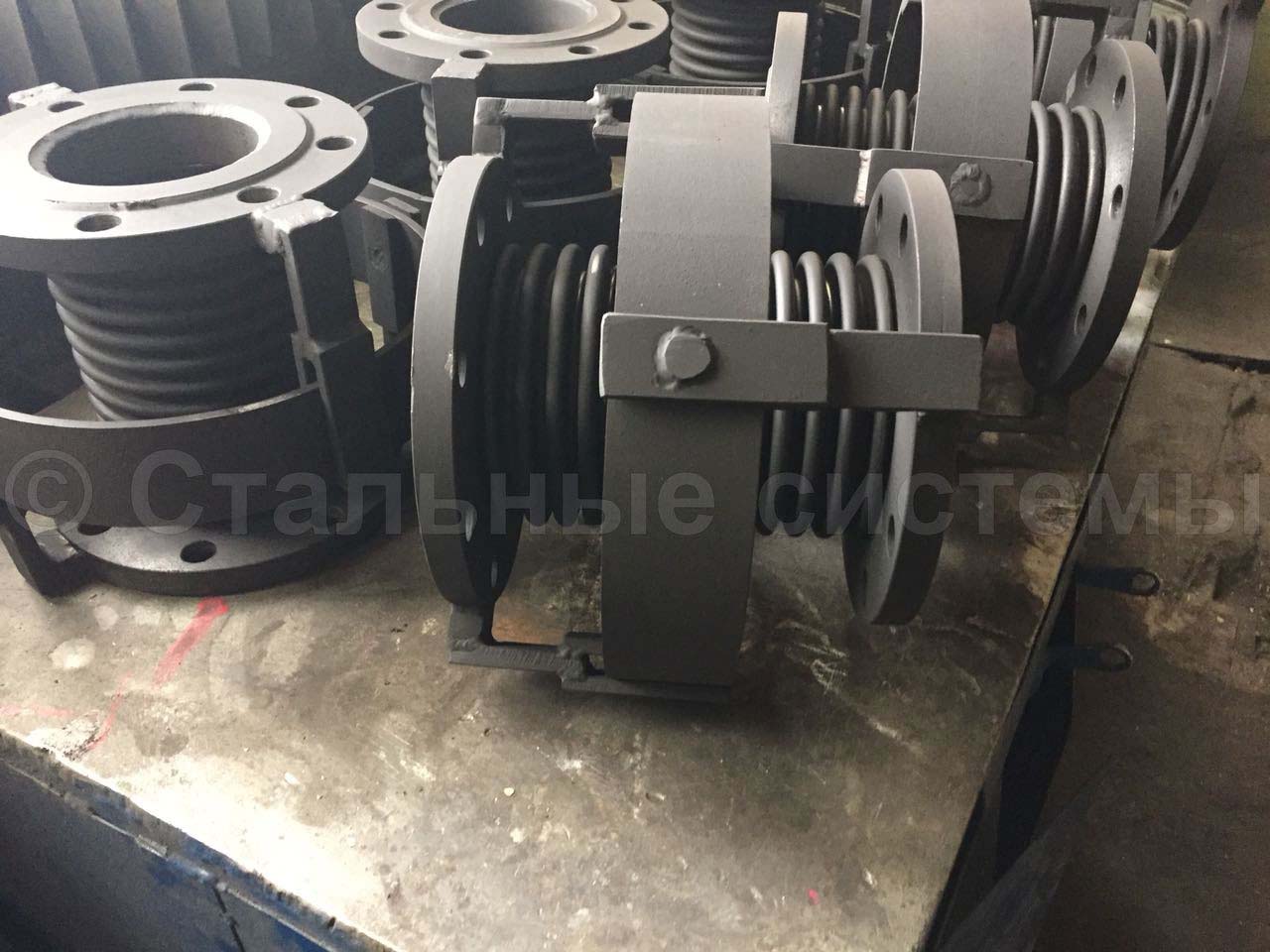

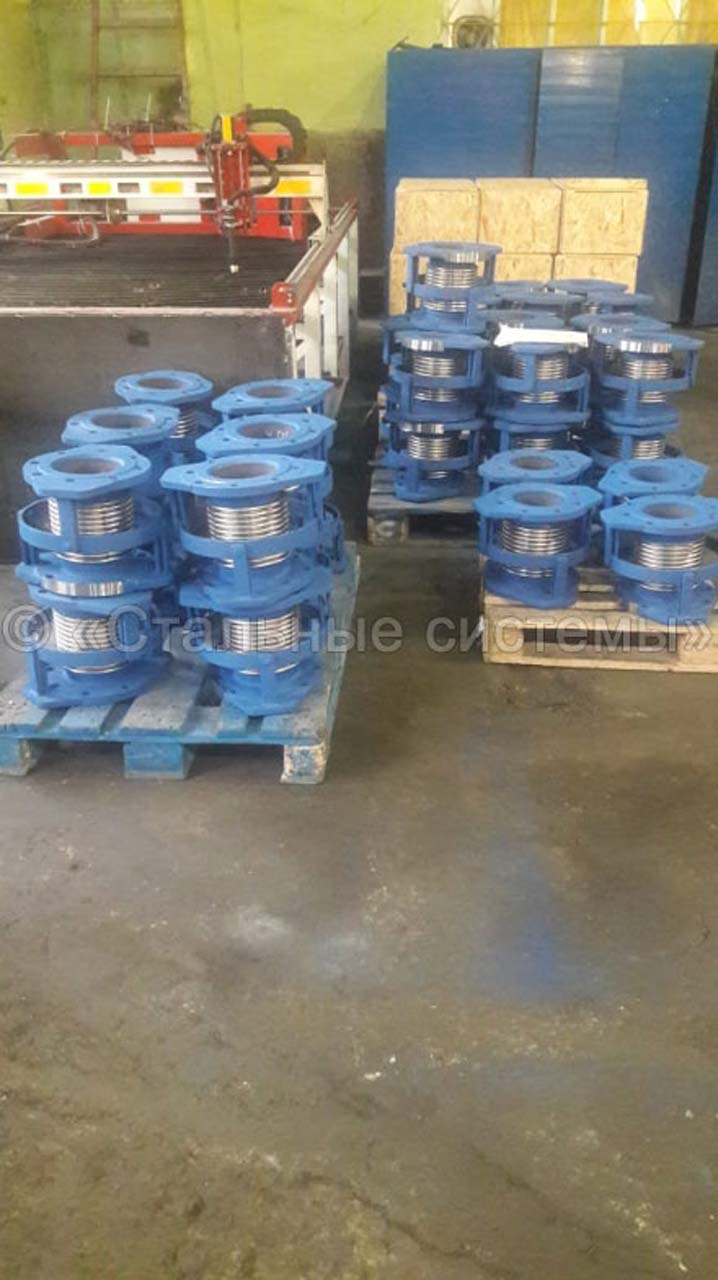

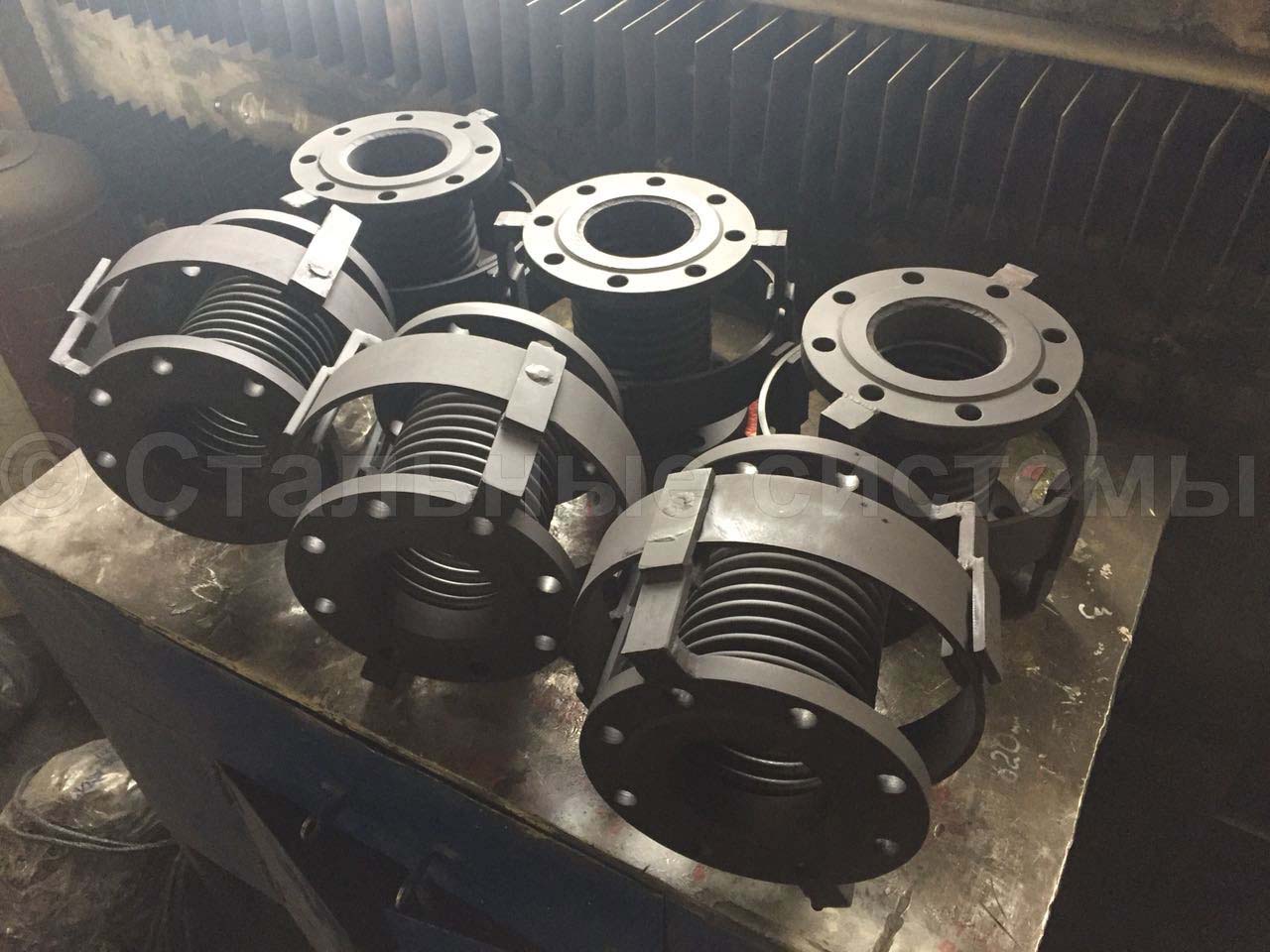

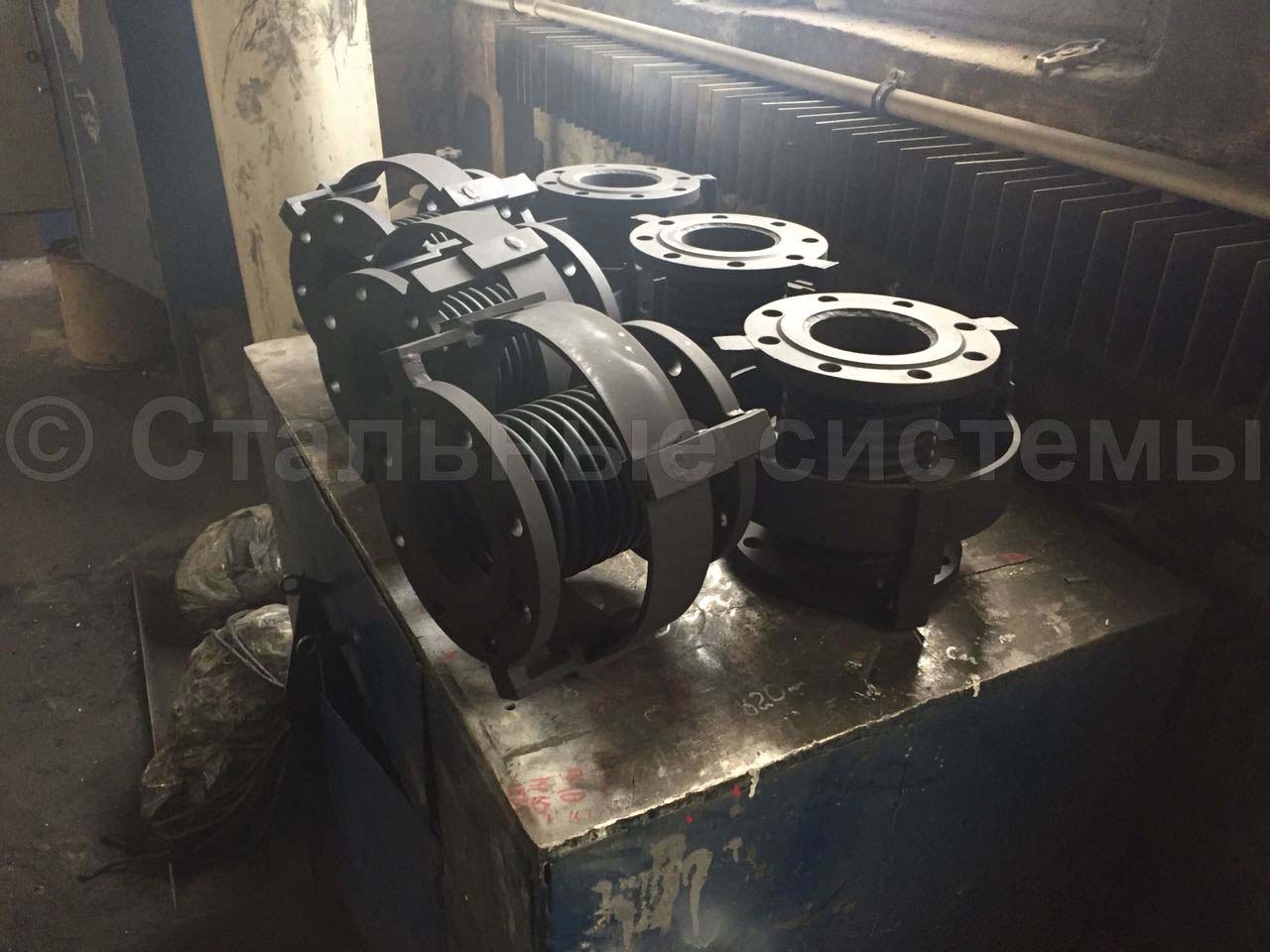

Наша компания производит компенсаторы сильфонные поворотные (угловые) КСП , применяемые для компенсации угловых смещений.
Возможно исполнение в двух вариантах:
Поворотные (угловые) компенсаторы КСП под приварку ;Поворотные (угловые) компенсаторы КСП фланцевые .
VIDEO
Технические характеристики компенсаторов поворотных (угловых) КСП
Характеристики
Стандарт
Под заказ
DN, мм
32-1000
15-5000
PN, кгс/см2
16-25
Вакуум-150
Сдвиговой ход, мм
4-30
До 42
Рабочая температура, °С
От – 50 до +427
От – 250 до +950
Рабочая среда
Пар, газ, вода, нефть, трансформаторное масло, криогенная среда, химическая среда
Материалы исполнения деталей:
Материал исполнения
Стандарт
Под заказ
Сильфон и внутренний экран
08Х18Н10Т
08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Патрубки, фланцы
Ст.20, ст. 3сп
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Защитный кожух, ограничительные шпильки
Ст.20, ст. 3сп
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др.
Защитный кожух, внутренний экран и фланцы комплектуются только по запросу.
Рабочие чертежи компенсаторов КСП

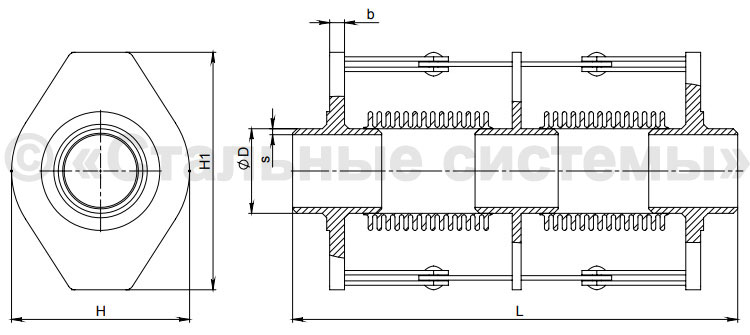

Компенсатор КСП с патрубками под приварку либо фланцевое соединение:
Технические условия:
ТУ 25.11.23-001-05838251-2017
ИЯНШ.300260.046ТУ
Стандартные типоразмеры компенсаторов КСП (под приварку, фланцевых)
Обозначение
PN, кгс/см2
DN, мм
DxS, мм
Угловая(поворотная) жесткость, Нm/гр.
Угловой ход, мм
КСП SST 32-16-50-…
16
32
42х3,5
1
50(+/-25)
КСП SST 40-16-50-…
16
40
48х3
1,3
50(+/-25)
КСП SST 50-16-50-…
16
50
57х4
1,5
50(+/-25)
КСП SST 50-25-50-…
25
50
57х4
1,5
50(+/-25)
КСП SST 65-16-50-…
16
65
76х4
1,8
50(+/-25)
КСП SST 65-25-50-…
25
65
76х4
2,5
50(+/-25)
КСП SST 80-16-50-…
16
80
89х4
2,6
50(+/-25)
КСП SST 80-25-50-…
25
80
89х4
3
50(+/-25)
КСП SST 100-16-50-…
16
100
108х4
4,8
50(+/-25)
КСП SST 100-25-50-…
25
100
108х4
5,1
50(+/-25)
КСП SST 125-16-50-…
16
125
133х4,5
8,8
50(+/-25)
КСП SST 125-25-50-…
25
125
133х4,5
8,9
50(+/-25)
КСП SST 150-16-50-…
16
150
159х4,5
12
50(+/-25)
КСП SST 150-25-50-…
25
150
159х4,5
12
50(+/-25)
КСП SST 200-16-50-…
16
200
219х6
24
50(+/-25)
КСП SST 200-25-50-…
25
200
219х6
24
50(+/-25)
КСП SST 250-16-50-…
16
250
273х7
30
50(+/-25)
КСП SST 250-25-50-…
25
250
273х7
35
50(+/-25)
КСП SST 300-16-50-…
16
300
325х7
87
50(+/-25)
КСП SST 300-25-50-…
25
300
325х7
92
50(+/-25)
Диаметр DN 350-5000 по запросу, также как и давление PN от 25 кгс/см2.
Возможно полное изменение всех технических характеристик по требованиям в проекте “Заказчика”.
Цены на Компенсаторы сильфонные поворотные (угловые) КСП
Цены рассчитываются индивидуально, исходя из модели компенсатора, конструктивных особенностей, материала сильфона, внутреннего экрана, патрубков и защитного кожуха.
Мы готовы предложить выгодные цены на Компенсаторы сильфонные поворотные (угловые) КСП, строгое соблюдение сроков и стандартов.
Отгрузка компенсаторов производится по России и в страны СНГ. Срок изготовления — от 3-х рабочих дней.
