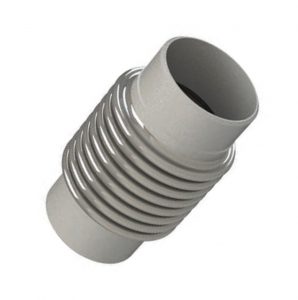

Компенсаторы ОПН сильфонные осевые под приварку используется для обеспечения компенсаторной функции при возникновении осевых смещений в трубопроводной системе. Возникают такие изменения структуры вследствие температурного действия или другими внешними факторами, способные оказать влияние на структуру трубопровода. Изменение температуры трубопровода (в любую сторону) приводит к изменению его размера, что вызывает движение трубы и создания напряжения на концевых участках. Результатом такого воздействия становится деформация или нарушение целостности трубопровода, и как следствие дорогостоящий ремонт. Компенсатор ОПН создан для смягчения нагрузки вызванной осевым смещением, что позволяет создать хорошую защищенность трубопровода от повреждения.
Технические характеристики компенсаторов сильфонных осевых ОПН
Условные обозначения наименований компенсаторов ОПН:
Пример ОПН-16-125-90 где:
16 — рабочее давление кгс/см2,
125 — диаметр, мм,
90 — компенсирующая способность (+\- 80), мм
| Модель компенсатора ОПН | Диаметр, мм | Осевой ход, мм | Габаритные размеры | Масса, кг | ||
|---|---|---|---|---|---|---|
| D | S | D1 | ||||
| ОПН-16-125-90 | 125 | 45 | 133 | 4 | 171 | 5 |
| ОПН-16-150-100 | 150 | 50 | 159 | 4,5 | 203 | 6 |
| ОПН-16-200-140 | 200 | 70 | 219 | 6 | 259 | 12 |
| ОПН-16-250-160 | 250 | 80 | 273 | 7 | 319 | 26 |
| ОПН-16-300-180 | 300 | 90 | 325 | 7 | 373 | 32 |
| ОПН-16-350-180 | 350 | 90 | 377 | 7 | 431 | 43 |
| ОПН-16-400-190 | 400 | 95 | 426 | 8 | 485 | 58 |
| ОПН-16-500-200 | 500 | 100 | 530 | 8 | 600 | 85 |
| ОПН-16-600-200 | 600 | 100 | 630 | 8 | 706 | 112 |
| ОПН-16-700-210 | 700 | 105 | 720 | 8 | 797 | 140 |
| ОПН-16-800-210 | 800 | 105 | 820 | 10 | 911 | 158 |
| ОПН-16-900-210 | 900 | 105 | 920 | 10 | 1015 | 194 |
| ОПН-16-1000-220 | 1000 | 110 | 1020 | 10 | 1117 | 229 |
| ОПН-16-1200-220 | 1200 | 110 | 1220 | 12 | 1319 | 323 |
| ОПН-16-1400-220 | 1400 | 110 | 1420 | 14 | 1522 | 408 |
| ОПН-25-50-70 | 50 | 35 | 57 | 4 | 105 | 3 |
| ОПН-25-65-70 | 65 | 35 | 76 | 4 | 4 | |
| ОПН-25-80-70 | 80 | 35 | 89 | 4 | 120 | 5 |
| ОПН-25-100-80 | 100 | 40 | 108 | 4 | 143 | 5 |
| ОПН-25-125-90 | 125 | 45 | 133 | 4 | 172 | 9 |
| ОПН-25-150-100 | 150 | 50 | 159 | 4,5 | 204 | 10 |
| ОПН-25-200-140 | 200 | 70 | 219 | 6 | 261 | 17 |
| ОПН-25-250-160 | 250 | 80 | 273 | 7 | 319 | 28 |
| ОПН-25-300-180 | 300 | 90 | 325 | 8 | 374 | 41 |
| ОПН-25-350-180 | 350 | 90 | 377 | 9 | 431 | 62 |
| ОПН-25-400-190 | 400 | 95 | 426 | 9 | 485 | 81 |
| ОПН-25-500-200 | 500 | 100 | 530 | 8 | 600 | 97 |
| ОПН-25-600-200 | 600 | 100 | 630 | 8 | 706 | 127 |
| ОПН-25-700-210 | 700 | 105 | 720 | 8 | 797 | 154 |
| ОПН-25-800-210 | 800 | 105 | 820 | 9 | 911 | 200 |
| ОПН-25-900-210 | 900 | 105 | 920 | 10 | 1015 | 234 |
| ОПН-25-1000-220 | 1000 | 110 | 1020 | 10 | 1117 | 279 |
| ОПН-25-1200-220 | 1200 | 110 | 1220 | 14 | 1319 | 383 |
| ОПН-25-1400-220 | 1400 | 110 | 1420 | 14 | 1522 | 477 |
Сильфонные компенсаторы ОПН могут быть оборудованы одним или двумя сильфонами и иметь различную длину патрубков.
Диаметр устройства: от 50 до 1400 мм, выдерживать внутреннее давление 2,5Мпа (25кг/см2).
Компенсаторы отлично взаимодействуют с различными рабочими средами, водой, паром и неагрессивными жидкостями. Максимальная температура рабочей среды для компенсатора не должна превышать +300 °С, а температура окружающей среды находиться в диапазоне от -30 до +50 °С.
Отличительной особенностью компенсаторов ОПН является тип его соединения с трубопроводом, а именно методом приварки.
Преимущества сильфонных компенсаторов ОПН
- Компенсаторы ОПН относятся к категории не ремонтируемых изделий, предполагаемый эксплуатационный период их работы составляет около 30 лет.
- При перемещении водных сред, допустимое количество хлоридов не должно превышать показатель 250 мг/л, при температуре не превышающей 150 °С.
- Компенсатор существенно снижает риски повреждения трубопровода, гарантируя безаварийную эксплуатацию и эффективность использования системы.
