Наша компания производит компенсаторы сильфонные CW-F с многослойным сильфоном и приварными патрубками. Данный тип компенсаторов применяется для компенсации осевого смещения на трубопроводах систем отопления и ГВС, как и однослойные компенсаторы ОВ (CW), но имеют повышенный срок службы и их применение повышает ресурс оборудования и количество циклов компенсации.
Технические характеристики многослойных сильфонных компенсаторов CW-F для систем отопления и ГВС
| Характеристики | Стандарт | Под заказ |
|---|---|---|
| DN, мм | 15-200 | 250-300 |
| PN, кгс/см2 | 10, 16 | 25-50 |
| Осевой ход, мм | 50 | До 200 |
| Рабочая температура, °С | От – 50 до +150 | От – 250 до +950 |
| Рабочая среда | Вода, пар и другие неагрессивные среды | |
Материалы исполнения деталей:
| Материал исполнения | Стандарт | Под заказ |
|---|---|---|
| Сильфон и внутренний экран | 08Х18Н10Т | 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Патрубки и фланцы | Ст.20, ст. 3сп | 09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Защитный кожух | Ст.20, ст. 3сп | 09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
| Фланцы комплектуются только по запросу. | ||
Стандартные типоразмеры компенсаторов CW-F с многослойным сильфоном и приварными патрубками
| Обозначение | PN, кгс/см2 | DN, мм | DxS, мм | Осевая жесткость, кгс/см | Осевой ход, мм |
|---|---|---|---|---|---|
| CW-F SST 15 | 16 | 15 | 22х3 | 36 | 50 |
| CW-F SST 20 | 16 | 20 | 27х3 | 38 | 50 |
| CW-F SST 25 | 16 | 25 | 34х3 | 40 | 50 |
| CW-F SST 32 | 16 | 32 | 43х3 | 42 | 50 |
| CW-F SST 40 | 16 | 40 | 48х3 | 62 | 50 |
| CW-F SST 50 | 16 | 50 | 60х3,5 | 85 | 50 |
| CW-F SST 65 | 16 | 65 | 76х3,5 | 100 | 50 |
| CW-F SST 80 | 16 | 80 | 89х4 | 112 | 50 |
| CW-F SST 100 | 16 | 100 | 114х4 | 141 | 50 |
| CW-F SST 125 | 16 | 125 | 133х4 | 153 | 50 |
| CW-F SST 150 | 16 | 150 | 159х5 | 157 | 50 |
| CW-F SST 200 | 16 | 200 | 219х6 | 164 | 50 |
Диаметр DN 250-300 по запросу, также как и давление PN от 25 кгс/см2.
Возможно полное изменение всех технических характеристик по требованиям в проекте “Заказчика”.

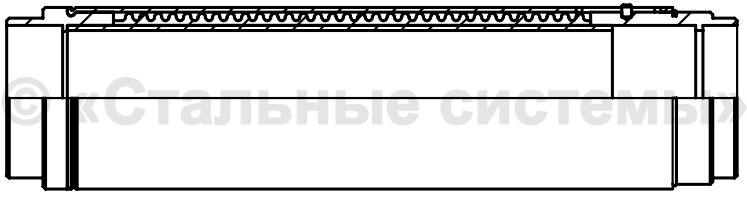

Рабочие чертежи компенсаторов сильфонных CW-F
Компенсатор CW-F с многослойным сильфоном и приварными патрубками:
Фотографии продукции, готовой к отгрузке
