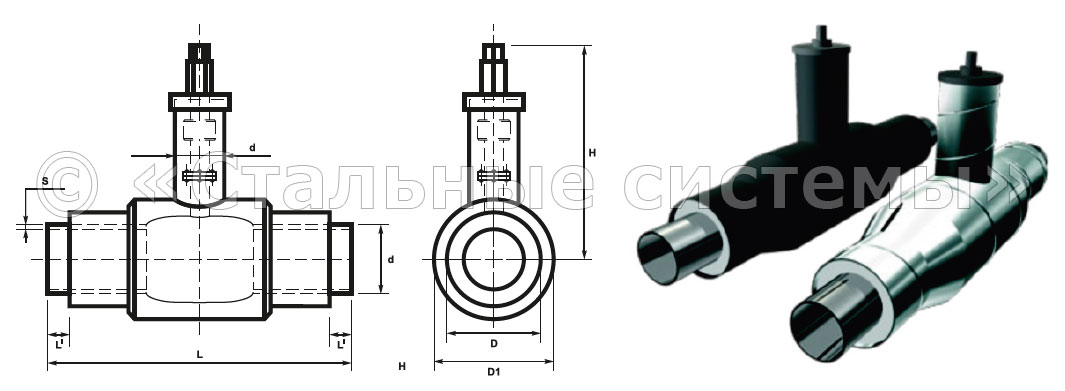

Краны шаровые ППУ ПЭ/ОЦ
Краны шаровые в ППУ изоляции – это специальная арматура с запирающим компонентом в виде шара. Изделия обладают многочисленными преимуществами: надежностью, легкостью использования, минимальной скоростью износа, дешевым обслуживанием, небольшим гидравлическим сопротивлением, высокой герметичностью, возможностью визуального определения положения и компактными габаритами.
Краны шаровые в ППУ предназначены для кратковременной остановки рабочей среды. Детали состоят из трубы, внутри которой находится запирательный элемент, позволяющий перекрывать тепловую сеть без проникновения в теплокамеру. Фасонные изделия этого вида снабжены системой ОДК и имеют полиэтиленовую или оцинкованную изоляцию. Краны шаровые в ППУ изоляции разработаны с предохранением от воздействия климатических условий.
Технические характеристики кранов шаровых ППУ
| dy, мм | d, мм | s, мм | Защитная труба-оболочка | d1, мм | dy1кр, мм | Кран шаровой | L1, мм | L, мм | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ПЭ | ОЦ | dy1кр, мм | H, мм (высота штока) | |||||||||||
| Dп, мм | Sп, мм | Dц, мм | Sц, мм | Hmin | Hmax | Hст | ||||||||
| 25 | 32 | 3 | 110 | 2,5 | 110; 125; 140 | 0,55 | 25 | 20 | 25 | 150 | 3300 | 410 | 370 | 1900 |
| 32 | 38 | 3 | 110 | 2,5 | 125; 140 | 0,55 | 25 | 20 | 32 | 160 | 2000 | 414 | 370 | 1900 |
| 40 | 45 | 3 | 125 | 2,5 | 125; 140 | 0,55 | 25 | 20 | 40 | 175 | 5000 | 423 | 370 | 1900 |
| 50 | 57 | 3 | 125 | 2,5 | 140 | 0,55 | 32 | 25 | 50 | 180 | 3500 | 430 | 370 | 1900 |
| 65 | 76 | 3 | 140 | 3 | 160 | 0,55 | 32 | 25 | 65 | 235 | 3500 | 434 | 400 | 1900 |
| 80 | 89 | 4 | 160 | 3 | 180 | 0,6 | 32 | 25 | 80 | 245 | 2800 | 444 | 405 | 1900 |
| 100 | 108 | 4 | 180 | 3 | 200 | 0,6 | 32 | 25 | 100 | 275 | 4500 | 509 | 420 | 2000 |
| 125 | 133 | 4 | 225 | 3,5 | 225 | 0,6 | 32 | 25 | 125 | 375 | 3000 | 548 | 420 | 2100 |
| 150 | 159 | 4,5 | 250 | 3,9 | 250 | 0,7 | 32 | 25 | 150 | 24,8 | 31 | 569 | 420 | 2100 |
| 200 | 219 | 6 | 315 | 4,9 | 315 | 0,7 | 32 | 25 | 200 | 41,8 | 48,4 | 562 | 480 | 2200 |
| 250 | 273 | 6 | 400 | 5,6 | 400 | 0,8 | 32 | 25 | 250 | 61,1 | 67,7 | 613 | 540 | 2500 |
| 300 | 325 | 6 | 450 | 5,6 | 450 | 0,8 | 32 | 25 | 300 | 72,7 | 79,1 | 664 | 580 | 2600 |
| 400 | 426 | 7 | 560 | 7 | 560 | 1,0 | 32 | 25 | 400 | 97,4 | 102,3 | 915 | 650 | 2800 |
| 500 | 530 | 7 | 710 | 8,9 | 675; 710 | 1,0 | 57 | 50 | 500 | 130,5 | 127,6 | 1067 | 715 | 3000 |
