Эскиз сильфонного компенсатора СКУ ППМ
Эскиз сильфонного компенсатора СКУ ППМ в разрезе
Эскиз сильфонного компенсатора 2СКУ ППМ
Сильфонные компенсаторы СКУ ППМ (пенополимерминеральные) изготавливаются из нержавеющей стали
, используются в магистральных трубопроводов при любом способе их прокладки в системах промышленного и коммунального отопления, горячего водоснабжения. В качестве гидро- и теплоизоляционного материала применяется пенополимерминерал (ППМ), с этим связано название изделия.
Использование: нейтрализуют отрицательное воздействие температурных колебаний теплоносителя и предохраняют трубопровод от различных деформаций, увеличивая срок его службы.
Основные характеристики компенсаторы СКУ ППМ
Характеристики |
Стандарт |
Под заказ |
DN, мм |
32-1000 |
15-3000 |
PN, кгс/см2 |
16-25 |
Вакуум-150 |
Осевой ход, мм |
50-100 |
25-500 |
Рабочая температура, °С |
От - 50 до +427 |
От -250 до +950 |
Тип изоляции |
ППМ |
Материалы исполнения деталей:
Материал исполнения |
Стандарт |
Под заказ |
Сильфон и внутренний экран |
08Х18Н10Т |
08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
Патрубки |
Ст.20, ст. 3сп |
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
Защитный кожух |
Ст.20, ст. 3сп |
09Г2С, 17Г1С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2 и др. |
Защитный кожух и внутренний экран комплектуются только по запросу. |
Конструкция сильфонных компенсаторов СКУ ППМ
Согласно требованиям нормативно-технической базы, гидроизоляция и тепловая изоляция данного типа СКУ должна наноситься на сильфон в заводских условиях, до проведения монтажных работ.
Конструкция компенсаторов СКУ.ППМ обеспечивает практически полную герметичность в местах их расположения, исключая утечки теплоносителя в окружающую среду.
Эти СКУ можно устанавливать под землёй, на наземных и надземных участках трубопровода, при этом их можно располагать в любых местах труб между скользящими и неподвижными опорами при условии соблюдения технологических норм.
Компенсатор состоит из основного элемента (собственно компенсатора), подсоединительных патрубков, теплоизоляционного слоя и сигнальных проводов. При осевой деформации труб компенсатор принимает на себя основную нагрузку сокращая поперечное давление, действие изгибающего или крутящего момента на трубопровод.
Преимущества:
- Основными преимуществами СКУ ППМ являются их прочность, надёжность, длительный срок эксплуатации, а также устойчивость к высоким температурам теплоносителя (воды или пара).
- Данная конструкция имеет высокий уровень энергосбережения, поэтому тепловых потерь в местах установки компенсаторов практически не наблюдается.
- Пенополиминеральная теплоизоляция снижает механическое давление на сам сильфон, тем самым повышая эффективный срок его службы.

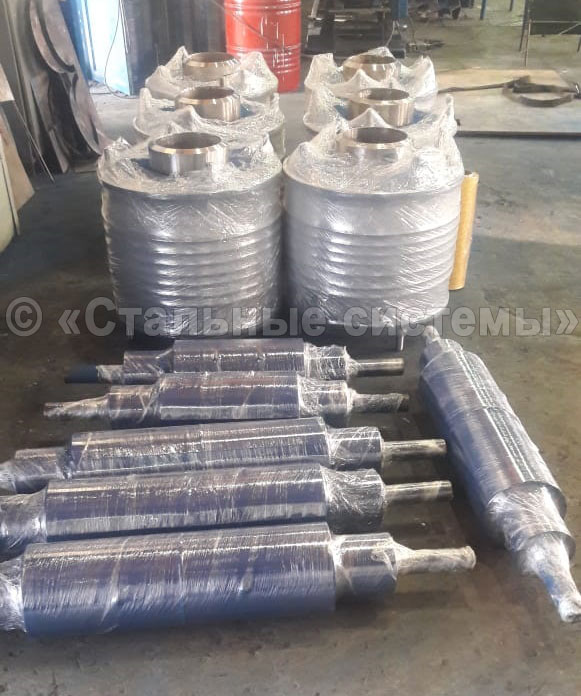

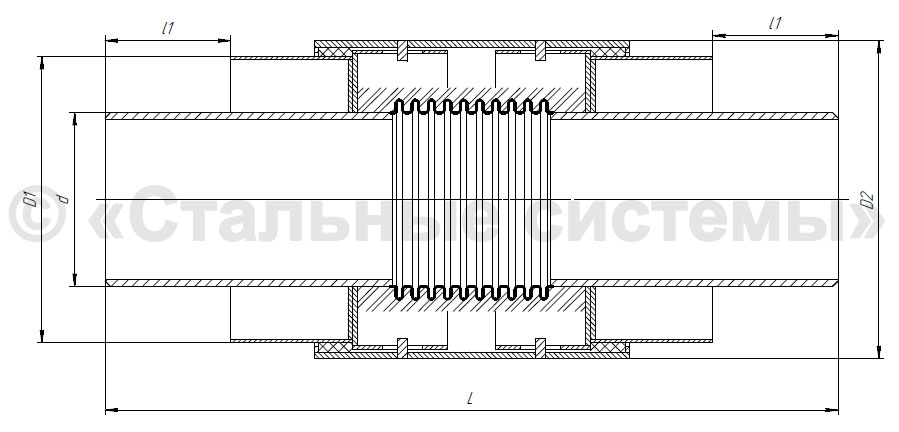

Рабочие чертежи компенсаторов СКУ ППМ, 2СКУ ППМ
Компенсатор сильфонный СКУ ППМ:

Стандартные типоразмеры компенсаторов СКУ ППМ, 2СКУ ППМ
Компенсаторы СКУ ППМ:
Диаметр DN 600-3000 по запросу, также как и давление PN от 25 кгс/см2. Возможно полное изменение всех технических характеристик по требованиям в проекте «Заказчика».
Компенсаторы 2СКУ ППМ:
Обозначение
|
PN, кгс/см2
|
DN, мм
|
DxS. мм
|
L, мм
|
Осевая жесткость, кгс/см
|
Осевой ход, мм
|
2СКУ.ППМ SST 32-16-100
|
16
|
32
|
42x3,5
|
1340
|
280
|
100
|
2СКУ.ППМ SST 40-16-100
|
16
|
40
|
48x3
|
1380
|
290
|
100
|
2СКУ.ППМ SST 50-16-120
|
16
|
50
|
57x4
|
1420
|
300
|
120
|
2СКУ.ППМ SST 50-25-120
|
25
|
50
|
57x4
|
1443
|
330
|
120
|
2СКУ.ППМ SST 65-16-140
|
16
|
65
|
76x4
|
1510
|
322
|
140
|
2СКУ.ППМ SST 65-25-140
|
25
|
65
|
76x4
|
1423
|
322
|
140
|
2СКУ.ППМ SST 80-16-140
|
16
|
80
|
89x4
|
1481
|
296
|
140
|
2СКУ.ППМ SST 80-25-140
|
25
|
80
|
89x4
|
1492
|
301
|
140
|
2СКУ.ППМ SST 100-16-200
|
16
|
100
|
108x4
|
1540
|
270
|
200
|
2СКУ.ППМ SST 100-25-200
|
25
|
100
|
108x4
|
1542
|
263
|
200
|
2СКУ.ППМ SST 125-16-200
|
16
|
125
|
133x4,5
|
1610
|
244
|
200
|
2СКУ.ППМ SST 125-25-200
|
25
|
125
|
133x4,5
|
1621
|
366
|
200
|
2СКУ.ППМ SST 150-16-200
|
16
|
150
|
159x4,5
|
1640
|
326
|
200
|
2СКУ.ППМ SST 150-25-200
|
25
|
150
|
159x4,5
|
1649
|
326
|
200
|
2СКУ.ППМ SST 200-16-320
|
16
|
200
|
219x6
|
1710
|
291
|
320
|
2СКУ.ППМ SST 200-25-320
|
25
|
200
|
219x6
|
1759
|
387
|
320
|
2СКУ.ППМ SST 250-16-360
|
16
|
250
|
273x7
|
1820
|
350
|
360
|
2СКУ.ППМ SST 250-25-360
|
25
|
250
|
273x7
|
1822
|
350
|
360
|
2СКУ.ППМ SST 300-16-360
|
16
|
300
|
325x7
|
1930
|
321
|
360
|
2СКУ.ППМ SST 300-25-360
|
25
|
300
|
325x7
|
1937
|
401
|
360
|
2СКУ.ППМ SST 350-16-360
|
16
|
350
|
377x7
|
2010
|
400
|
360
|
2СКУ.ППМ SST 350-25-360
|
25
|
350
|
377x7
|
2103
|
560
|
360
|
2СКУ.ППМ SST 400-16-400
|
16
|
400
|
426x8
|
2128
|
579
|
400
|
2СКУ.ППМ SST 400-25-400
|
25
|
400
|
426x8
|
2123
|
725
|
400
|
2СКУ.ППМ SST 500-16-400
|
16
|
500
|
530x8
|
2295
|
608
|
400
|
2СКУ.ППМ SST 500-25-400
|
25
|
500
|
530x8
|
2310
|
743
|
400
|
Диаметр DN 600-3000 по запросу, также как и давление PN от 25 кгс/см2. Возможно полное изменение всех технических характеристик по требованиям в проекте «Заказчика».
Цены на Компенсаторы СКУ ППМ ✔ от 11885 рублей
Типоразмер
|
СКУ.ППМ
|
2СКУ.ППМ
|
СКУ.ППМ 50-16-60
|
12 052,08 р.
|
18 254,16 р.
|
СКУ.ППМ 50-25-70
|
12 648,24 р.
|
19 446,48 р.
|
СКУ.ППМ 65-16-60
|
11 885,04 р.
|
19 792,08 р.
|
СКУ.ППМ 65-25-70
|
13 880,88 р.
|
21 443,76 р.
|
СКУ.ППМ 80-16-60
|
13 146,48 р.
|
22 782,96 р.
|
СКУ.ППМ 80-16-70
|
13 841,28 р.
|
24 172,56 р.
|
СКУ.ППМ 100-16-60
|
19 213,20 р.
|
26 726,40 р.
|
СКУ.ППМ 100-16-100
|
21 335,04 р.
|
30 970,08 р.
|
СКУ.ППМ 100-25-100
|
21 507,84 р.
|
31 315,68 р.
|
СКУ.ППМ 125-16-60
|
21 001,68 р.
|
30 303,36 р.
|
СКУ.ППМ 125-16-100
|
23 229,36 р.
|
34 758,72 р.
|
СКУ.ППМ 125-25-100
|
23 406,48 р.
|
35 112,96 р.
|
СКУ.ППМ 150-16-60
|
23 050,80 р.
|
36 741,60 р.
|
СКУ.ППМ 150-16-100
|
25 786,80 р.
|
42 213,60 р.
|
СКУ.ППМ 150-25-100
|
26 447,04 р.
|
43 534,08 р.
|
СКУ.ППМ 200-16-80
|
46 087,20 р.
|
65 264,40 р.
|
СКУ.ППМ 200-16-100
|
48 109,68 р.
|
69 309,36 р.
|
СКУ.ППМ 200-25-100
|
51 258,96 р.
|
75 607,92 р.
|
СКУ.ППМ 200-16-160
|
50 479,20 р.
|
74 048,40 р.
|
СКУ.ППМ 200-25-160
|
54 006,48 р.
|
81 102,96 р.
|
СКУ.ППМ 250-16-80
|
55 952,64 р.
|
78 209,28 р.
|
СКУ.ППМ 250-16-100
|
59 912,64 р.
|
86 129,28 р.
|
СКУ.ППМ 250-25-100
|
61 579,44 р.
|
89 462,88 р.
|
СКУ.ППМ 250-16-160
|
67 200,48 р.
|
100 704,96 р.
|
СКУ.ППМ 250-25-160
|
69 254,64 р.
|
104 813,28 р.
|
СКУ.ППМ 300-16-80
|
70 649,28 р.
|
100 114,56 р.
|
СКУ.ППМ 300-16-100
|
77 632,56 р.
|
114 081,12 р.
|
СКУ.ППМ 300-16-180
|
78 598,80 р.
|
116 013,60 р.
|
СКУ.ППМ 300-25-180
|
81 569,52 р.
|
121 955,04 р.
|
СКУ.ППМ 350-16-80
|
82 018,08 р.
|
117 236,16 р.
|
СКУ.ППМ 350-16-100
|
87 171,84 р.
|
127 543,68 р.
|
СКУ.ППМ 350-25-180
|
94 602,24 р.
|
142 404,48 р.
|
СКУ.ППМ 400-16-80
|
100 953,36 р.
|
145 746,72 р.
|
СКУ.ППМ 400-16-190
|
114 874,56 р.
|
173 589,12 р.
|
СКУ.ППМ 400-25-190
|
119 042,64 р.
|
181 925,28 р.
|
СКУ.ППМ 500-16-80
|
116 558,64 р.
|
167 597,28 р.
|
СКУ.ППМ 500-16-100
|
129 766,32 р.
|
194 012,64 р.
|
СКУ.ППМ 500-16-200
|
153 308,88 р.
|
241 097,76 р.
|
СКУ.ППМ 500-25-200
|
156 516,48 р.
|
247 512,96 р.
|
СКУ.ППМ 600-25-200
|
180 786,96 р.
|
284 821,92 р.
|
СКУ.ППМ 700-25-210
|
244 048,32 р.
|
368 756,64 р.
|
СКУ.ППМ 800-25-210
|
283 464,00 р.
|
460 224,00 р.
|
СКУ.ППМ 1000-25-220
|
380 279,52 р.
|
610 799,04 р.
|
Купить Компенсаторы СКУ ППМ
Позвоните нам или отправьте заявку с сайта. Мы произведем полный расчет стоимости производства и доставки. Сроки производства — от 3-х дней. Доставка по России и СНГ (Казахстан, Белоруссия и пр).
Мы готовы предложить выгодные цены на сильфонные компенсаторы, строгое соблюдение сроков и стандартов.

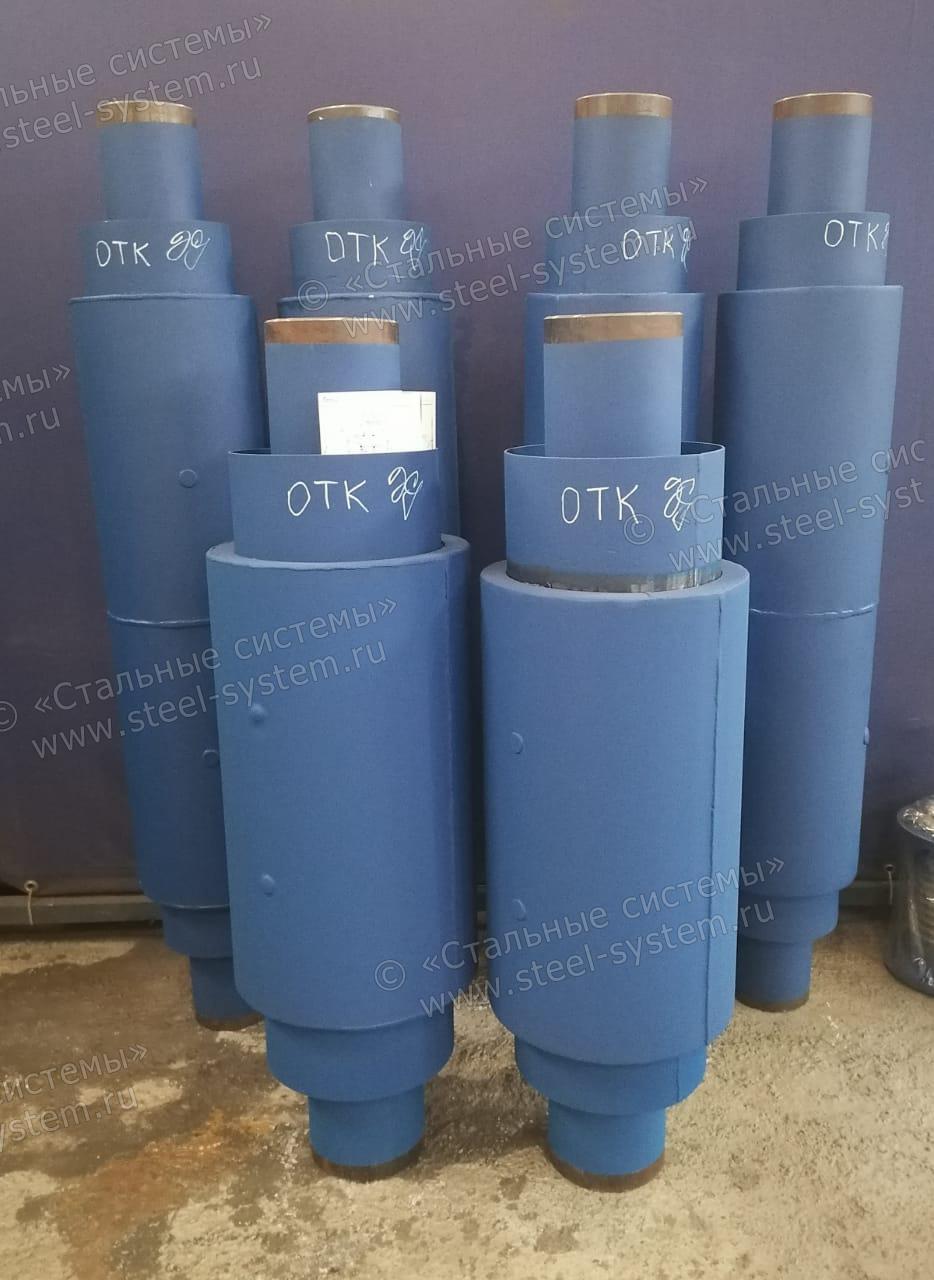

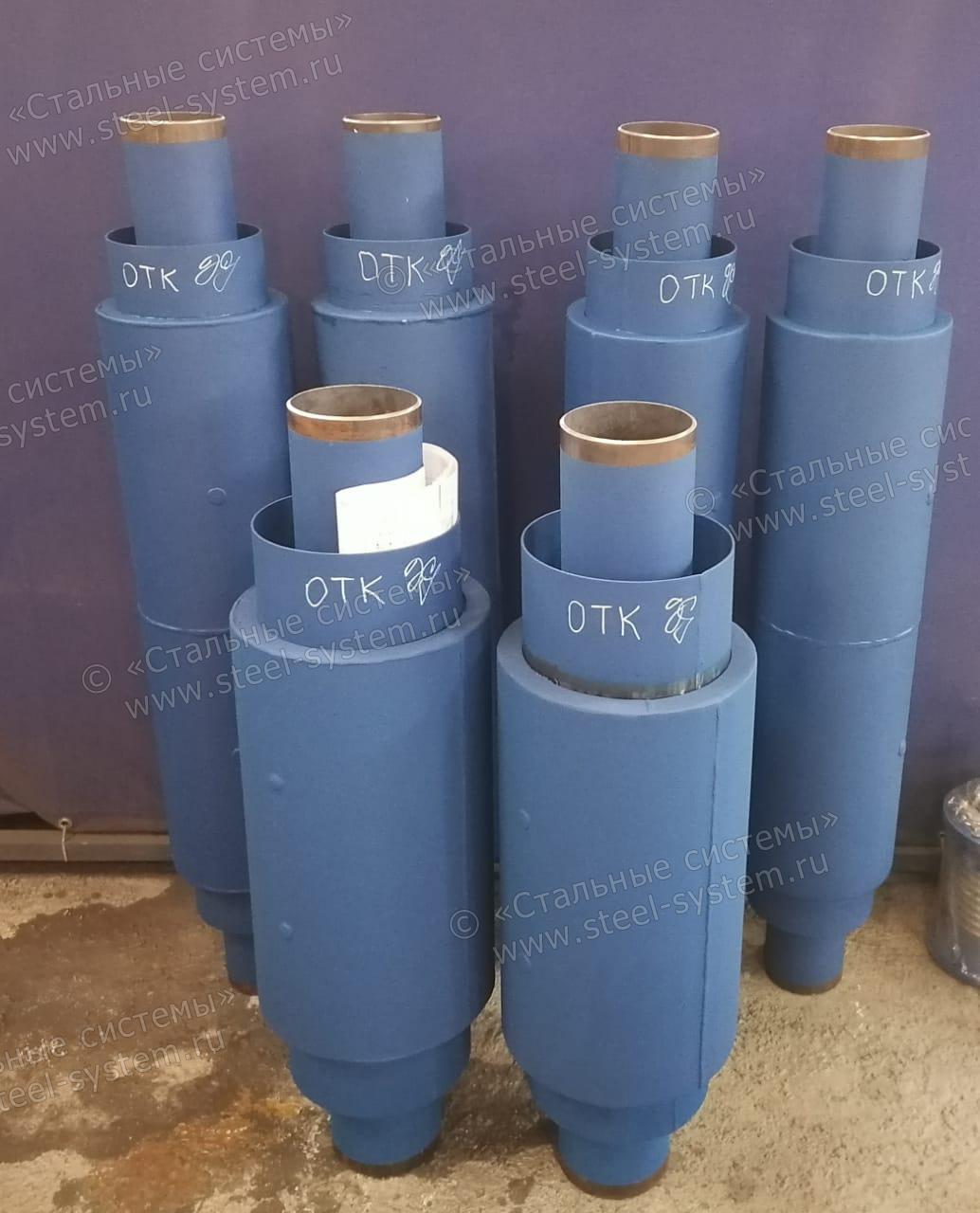

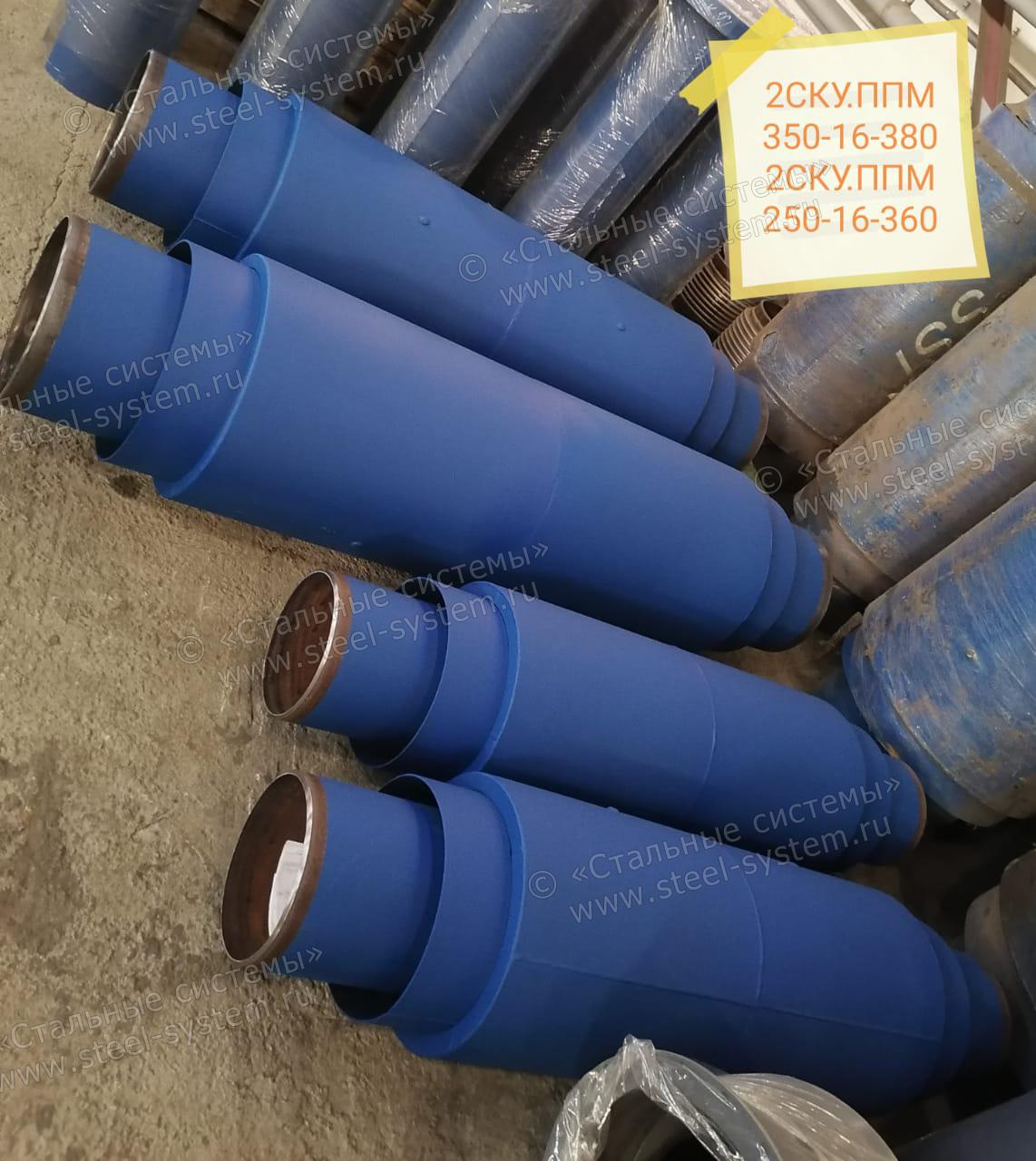

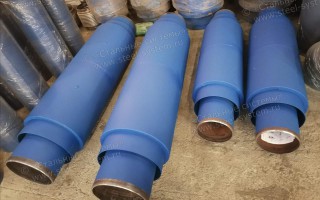

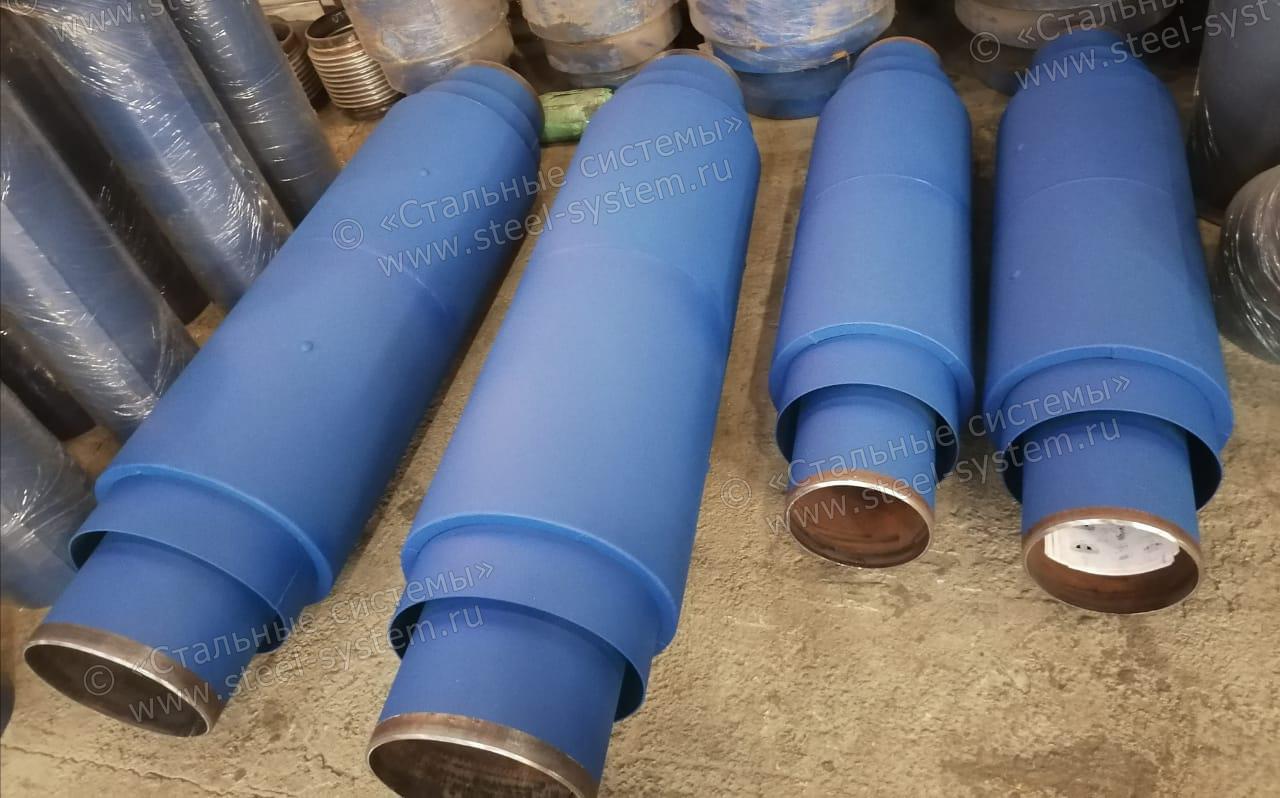

Фотогалерея компенсаторов СКУ ППМ
