Сдвиговые сильфонные компенсаторы

Эскиз компенсатора сильфонного сдвигового
Эскиз компенсатора сильфонного сдвигового

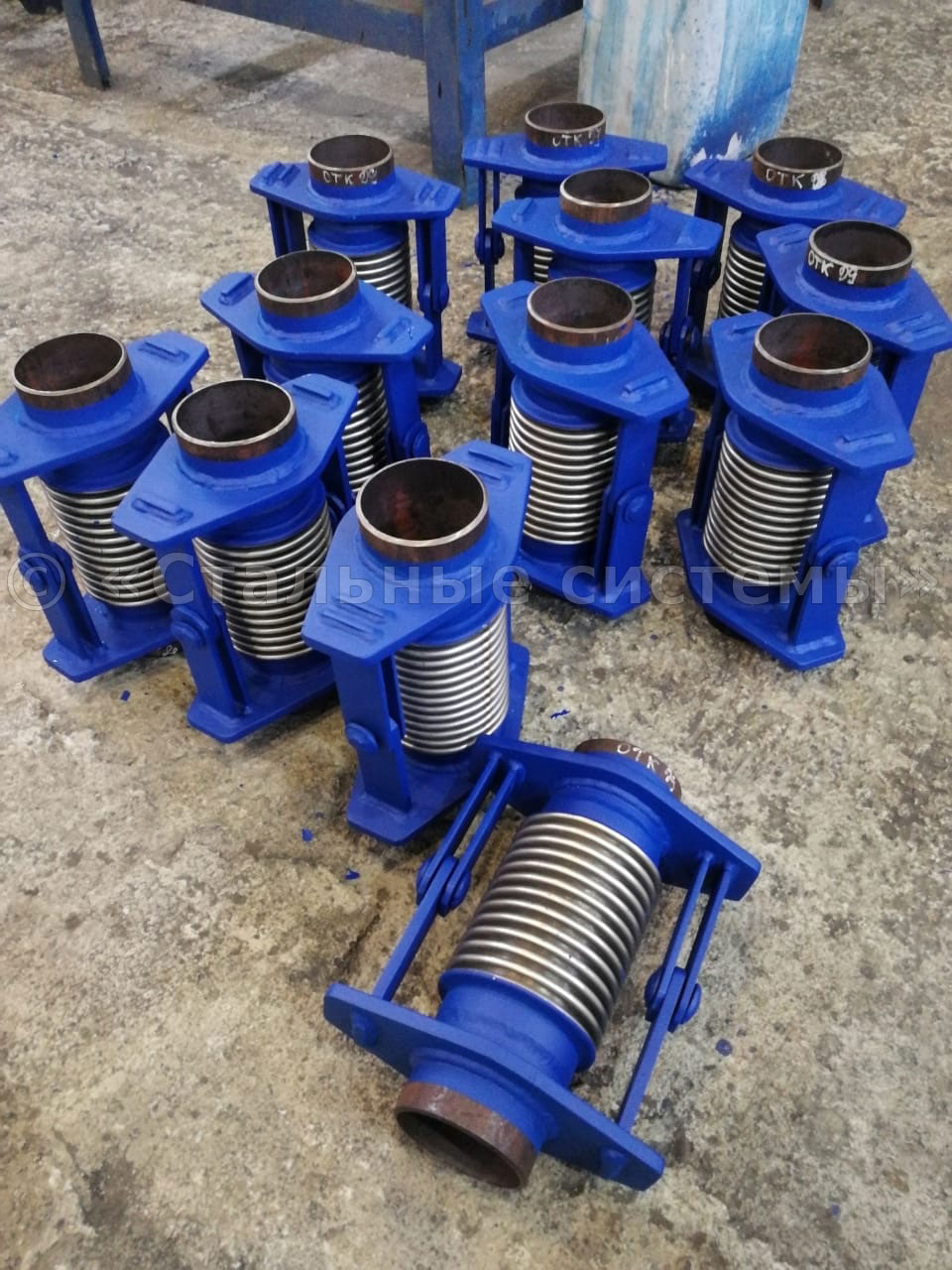

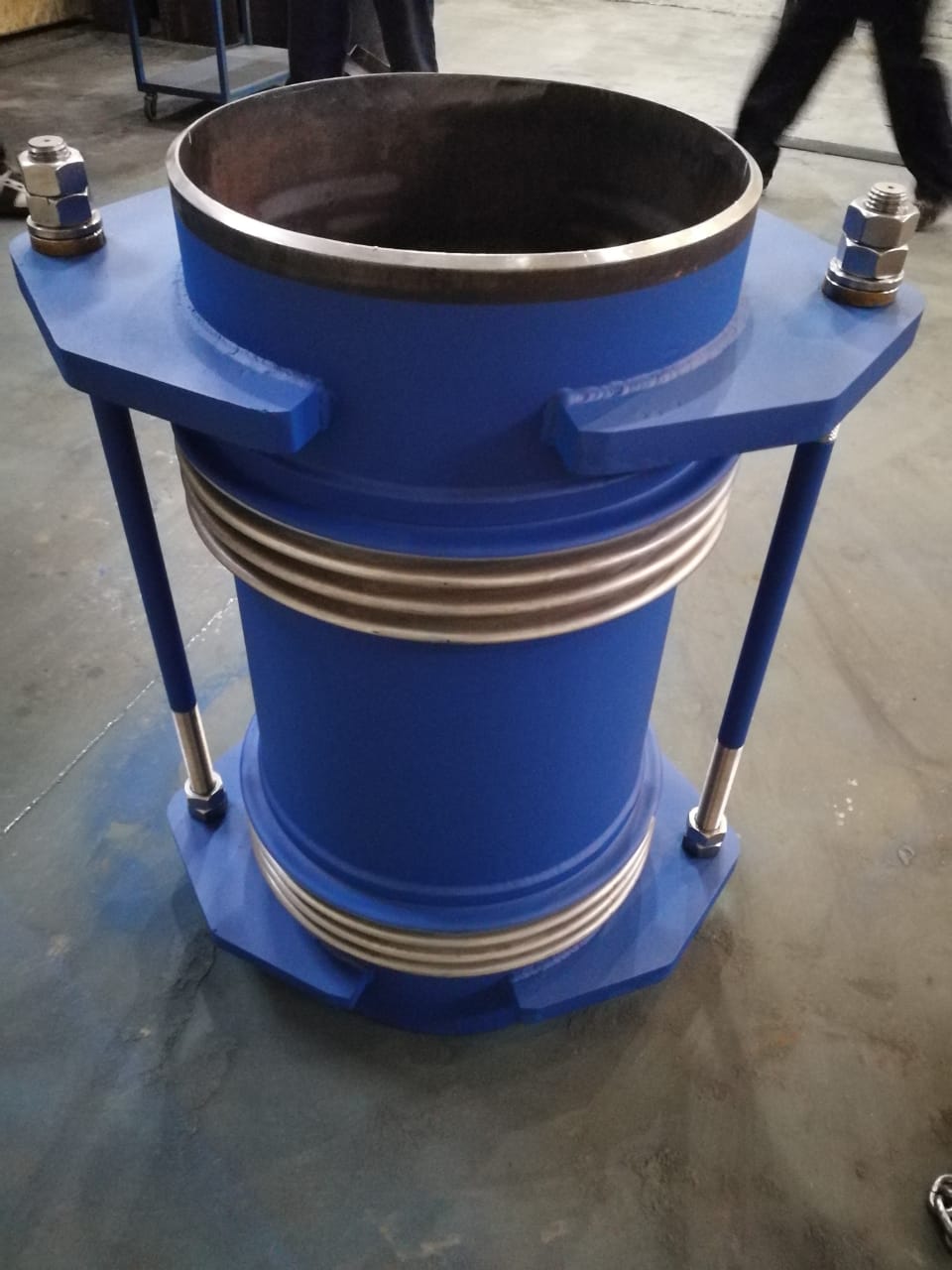

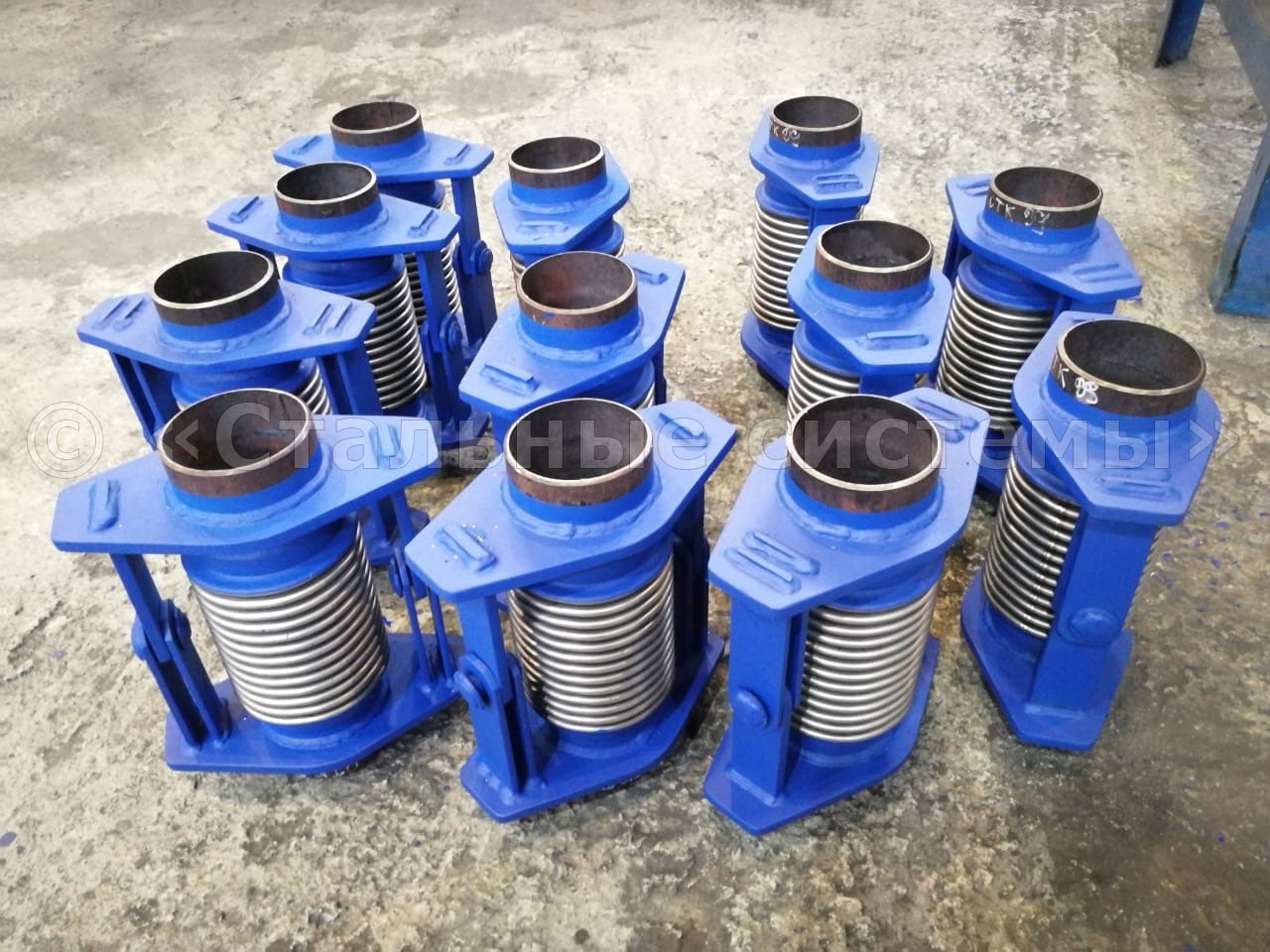

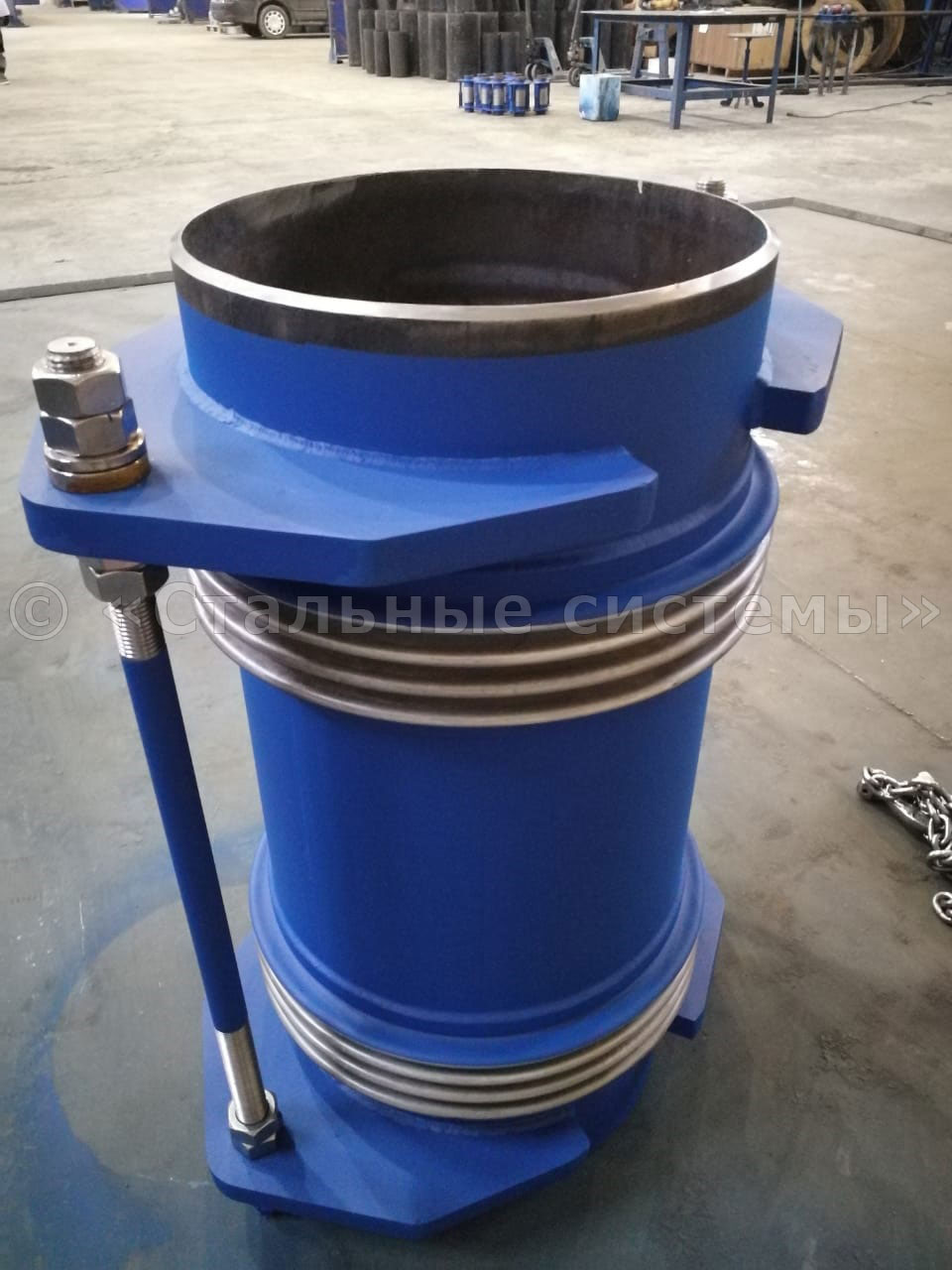

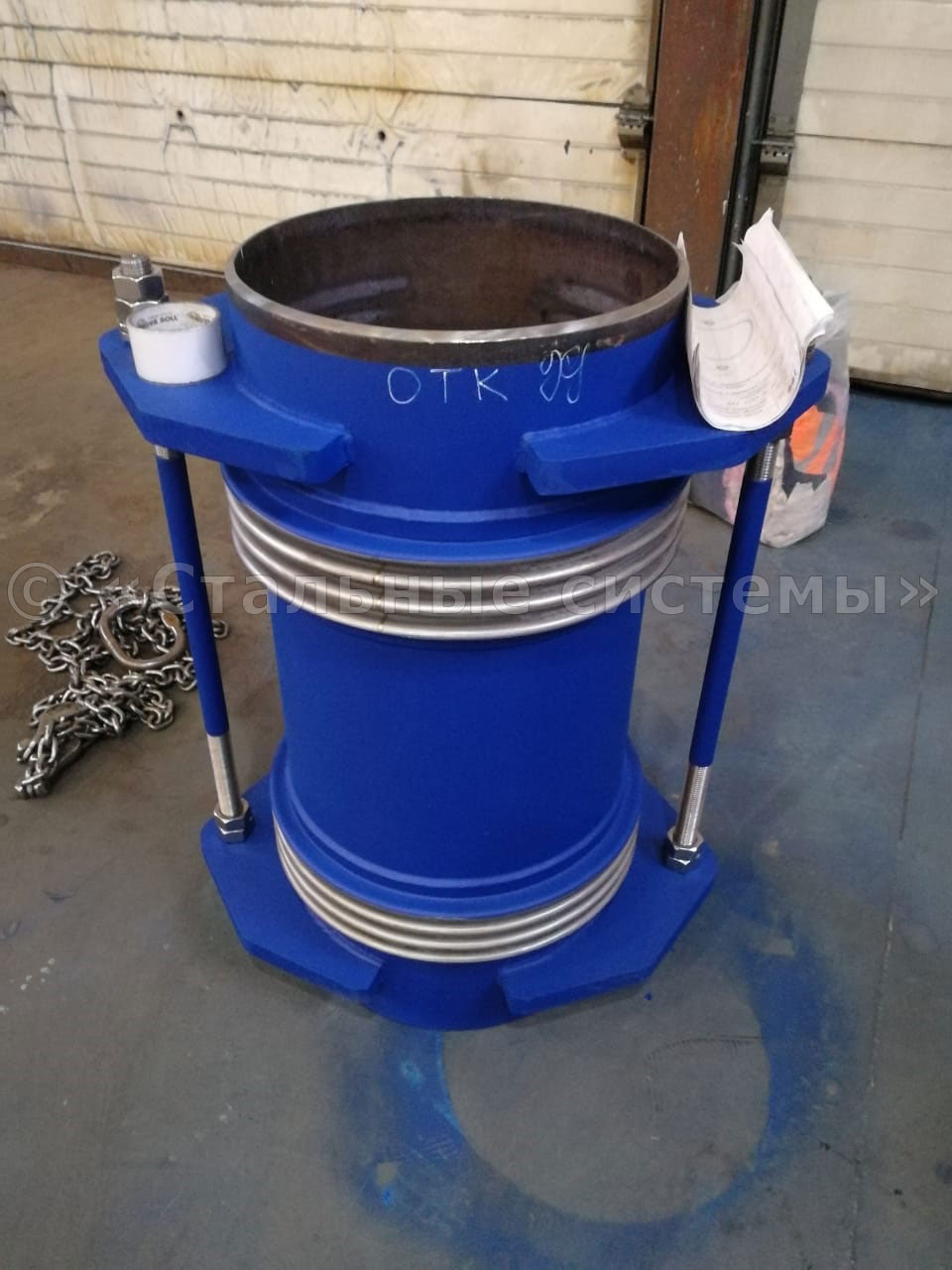

Сдвиговые компенсаторы применяются для компенсации сдвиговых смещений. Такие компенсаторы могут перемещаться одновременно во всех плоскостях для компенсации температурных удлинений двух участков трубы, идущих в разных направлениях. Как правило, сдвиговые компенсаторы оснащены наружными тягами, позволяющими перемещаться во всех плоскостях, а также нейтрализовывать распорные усилия (в т.ч. полный вакуум).

Изготавливаются с одним или двумя сильфонами. Концевые соединения фланцевые или под приварку.

Посмотрите видео демонстрацию принципа работы сдвигового компенсатора:

Варианты исполнения сдвиговых компенсаторов:

Сдвиговый компенсатор DN PN Кол-во сильфонов
Со свободными фланцами и тягами 50-500 6-25 один
С приварными фланцами и тягами 50-500 6-25 один
С патрубками под приварку и тягами 50-500 6-63 один
Со свободными фланцами и тягами 50-500 6-25 один
С приварными фланцами и тягами 50-500 6-25 один
С патрубками под приварку и тягами 50-500 6-63 один
С патрубками под приварку и шарнирами 250-2000 6-63 два
С патрубками под приварку и карданом 250-2000 6-63 два

Технические характеристики сдвиговых компенсаторов

Характеристики
Размеры Стандартные: DN 50 – 2000
Возможно изготовление индивидуальных размеров по специальному заказу.
Сильфон

Многослойный сильфон (один или два в зависимости от типа компенсатора)
Материал: EN 1.4541 / AISI 321 или EN 1471 / AISI 316 Ti

Соединение

Фланцевое (свободные или приварные фланцы), возможно изготовление нержавеющих фланцев по запросу.
Патрубки под приварку, возможно изготовление нержавеющих фланцев по запросу.

Рабочая температура, °С от -10 до +400 °С
Рабочая среда вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и др. среды.

Точные характеристики по конкретному типоразмеру компенсатора вы можете уточнить у наших специалистов по телефону или электронной почте.
