Неподвижные опоры ППУ ПЭ/ОЦ
Неподвижные опоры в ППУ изоляции реализуются в готовом состоянии для непосредственного монтажа. Их используют для прокладки над и под землей.
Опоры производятся из стали, имеющей изоляцию ППУ. Изделия обладают высокой прочностью, надежностью и долговечностью, что обеспечивает бесперебойный рабочий цикл. Тщательно продуманное качественное исполнение неподвижных опор в ППУ изоляции делают их стойкими к возникновению гнилостных и грибковых образований, плесени и других микроорганизмов.
Неподвижные опоры ППУ ПЭ / ОЦ нашего производства:
Изоляция трубы по ГОСТ 8732-78, 3262-75, 20295-80. Используем трубы любой марки стали: 09Г2С, 17Г1С, Ст 20.

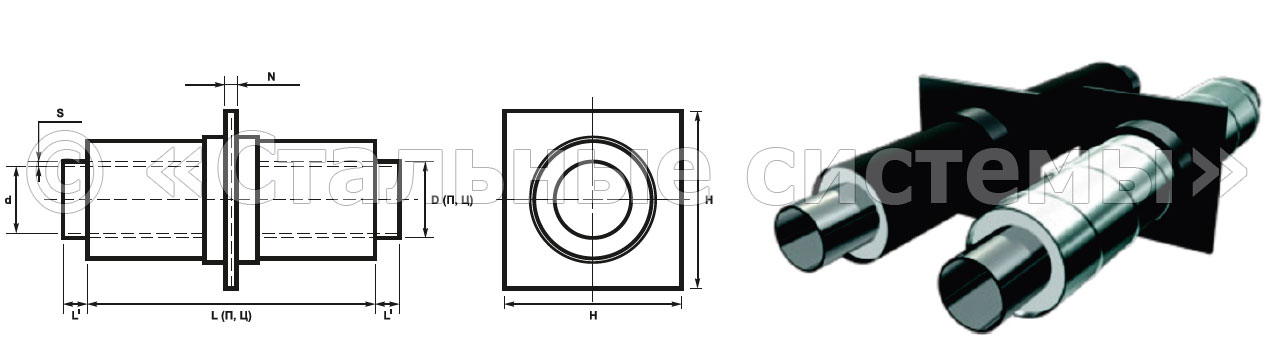

Технические характеристики неподвижных опор ППУ ПЭ/ОЦ
| Наружный диаметр стального перехода d, мм | Наружный диаметр изоляции по полиэтиленовой оболочке D, мм | Длина опоры L, мм | Высота опоры H, мм | Толщина опоры S, мм | P max*, T | |
|---|---|---|---|---|---|---|
| Тип 1 | Тип 2 | |||||
| 57 | 125 | 140 | 2000 | 255 | 15 | 7,5 |
| 76 | 140 | 160 | 275 | 15 | 7,5 | |
| 89 | 160 | 180 | 295 | 15 | 12,5 | |
| 108 | 180 | 200 | 315 | 20 | 20,5 | |
| 133 | 225 | 250 | 340 | 20 | 26,5 | |
| 159 | 250 | 280 | 400 | 25 | 36,0 | |
| 219 | 315 | 355 | 460 | 25 | 50,0 | |
| 273 | 400 | 450 | 550 | 30 | 75,0 | |
| 325 | 450 | 500 | 650 | 40 | 90,0 | |
| 426 | 560 | 630 | 750 | 40 | 120,0 | |
| * Максимальная нагрузка на элемент опоры | ||||||
Цены на неподвижные опоры в ППУ изоляции ПЭ и ОЦ
| Наружный диаметр труба / оболочка |
Опора неподвижная (L=1500 мм.),
рублей штука
|
|
|---|---|---|
| Стальная труба / стенка, мм |
Оболочка мм. | ПЭ (полиэтилен) / ОЦ (оцинкованная) оболочка |
| до 57 | 125 | 2 142 |
| 57х3,5 | 125 | 2 142 |
| 57х3,5 | 140 | 2 266 |
| 76х3,5 | 140 | 2 914 |
| 76х3,5 | 160 | 3 090 |
| 89х3,5 | 160 | 3 368 |
| 89х3,5 | 180 | 3 543 |
| 108х4,0 | 180 | 4 171 |
| 108х4,0 | 200 | 4 562 |
| 133х4,0 | 225 | 5 479 |
| 133х4,0 | 250 | 6 118 |
| 159х4,5 | 250 | 7 004 |
| 159х4,5 | 280 | 8 363 |
| 219х6,0 | 315 | 12 421 |
| 219х6,0 | 355 | 13 565 |
| 273х6,0 | 400 | 19 982 |
| 273х6,0 | 450 | 21 887 |
| 325х6,0 | 450 | 26 409 |
| 325х6,0 | 500 | 28 191 |
| 426х6,0 | 560 | 32 475 |
| 426х6,0 | 630 | 33 670 |
| 530х7,0 | 710 | 38 542 |

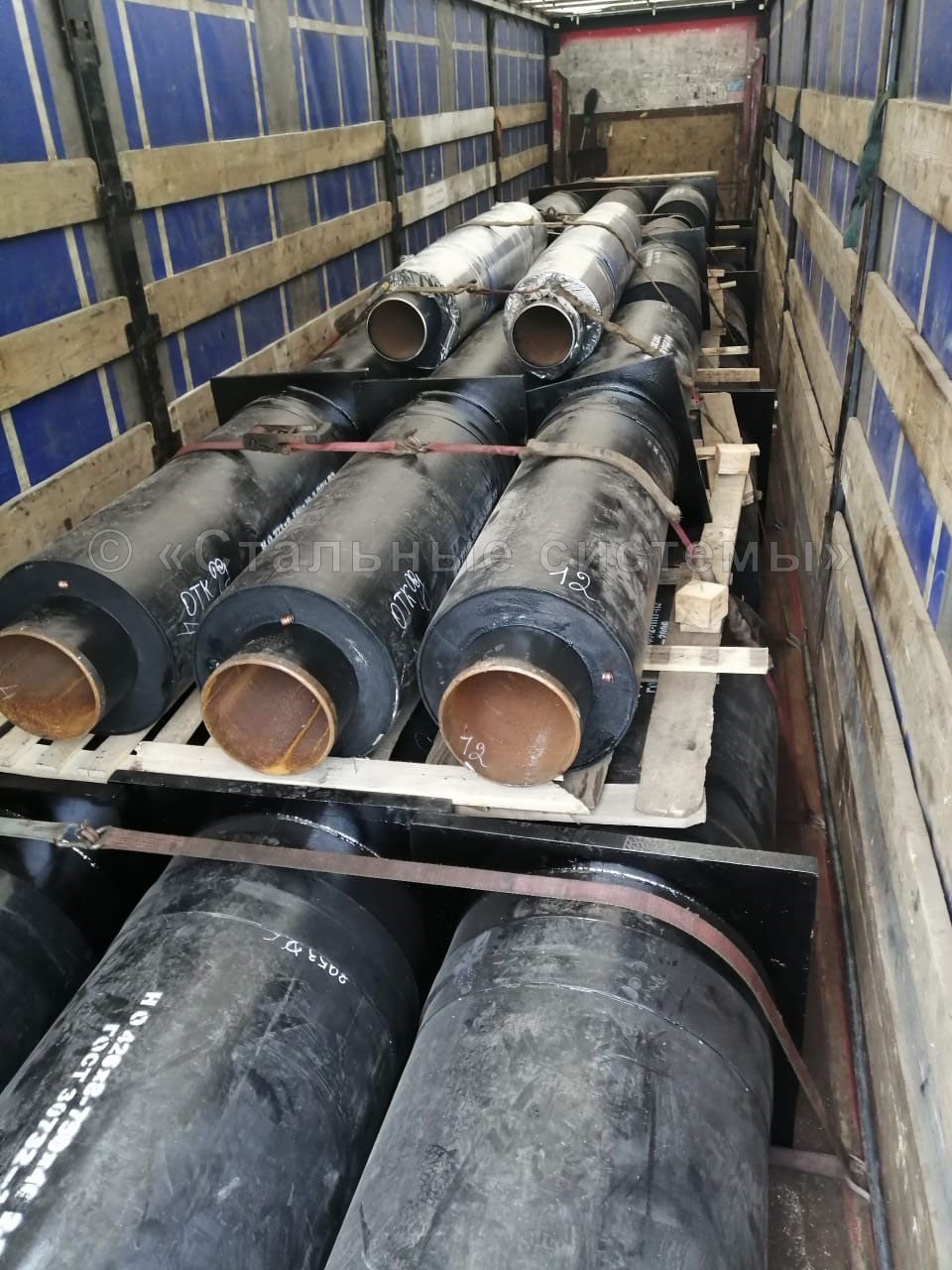

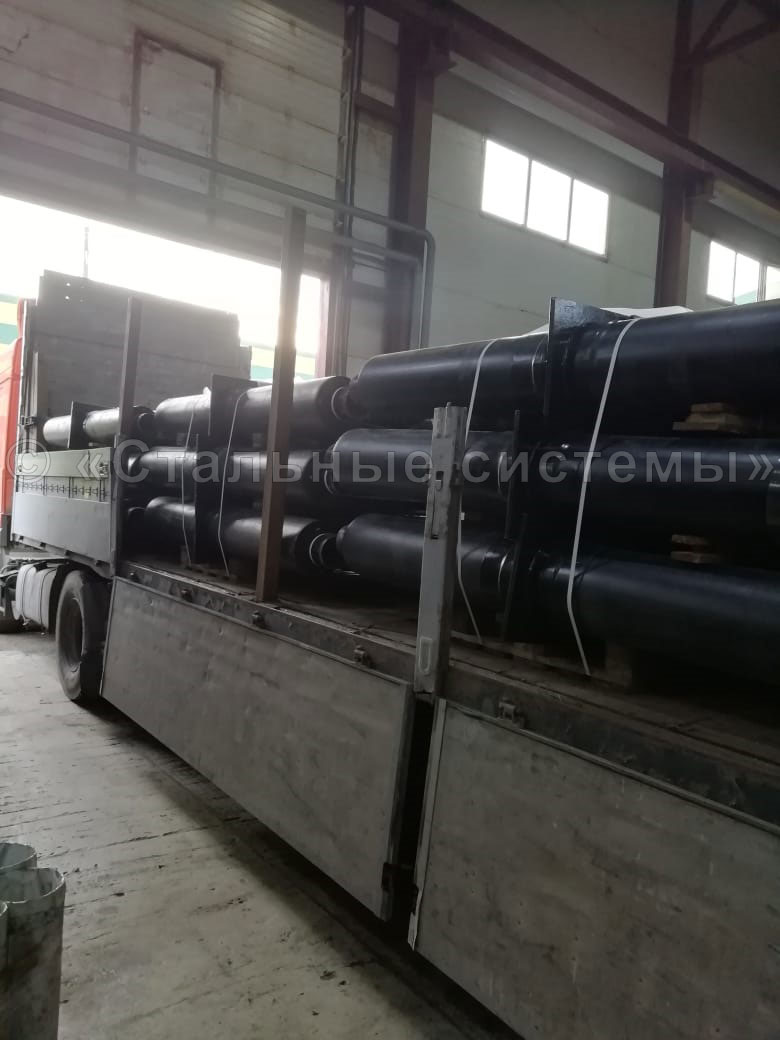

Наша компания предлагает все элементы трубопроводов высокого качества. Неподвижные опоры в ППУ изоляции находятся в наличии на складе и готовы к отправке в любой регион России и СНГ.
Строгое соответствие ГОСТ при производстве неподвижных опор ППУ
Наша компания производит неподвижные опоры в ППУ изоляции в строгом соответствии с ГОСТ 30732-2006.
В производстве используются стальные трубы строго по ГОСТ 10704 / 10705. Оболочка из полиэтилена и цинка – собственного производства.
Также наша компания изготавливает неподвижные щитовые опоры в ППУ с ОДК (НЩО). Они применяются для бесканальной прокладки, для придания устойчивости трубопроводам, при возникновении тепловых и осевых нагрузок, чтобы исключить смещение. Такие опоры могут быть выполнены с усиленной конструкцией щита (из железобетона) по чертежам Заказчика, иметь отличную длину патрубков и толщину стенок и изоляционного слоя.
